項目 |
描述 |
供 電
|
供電電壓
|
DC:9~36V
|
功耗
|
Average:194.6mA @12V,
|
MAX:240mA @12V
|
接 口
|
串口
|
1 * RS485 / RS232
|
1 * RS485
|
DI
|
2路,支持開關量和計數量模式切換
|
開關量采集,9-36V為高,0-2V為低,濾波時間可調
|
計數量采集,計數頻率5-65535ms可設,最大計數量程2^32
|
DO
|
2路DO,C型繼電器,3線制, NO負載10A-277VAC/28VDC,NC負載5A-250VAC
|
AI
|
2路,模擬量采集,電流輸入,范圍4-20mA
|
結 構
|
尺寸
|
79.6x 58 x110 (mm)
|
重量
|
<300g
|
接口
|
端子,孔徑 1.5mm(直徑)
|

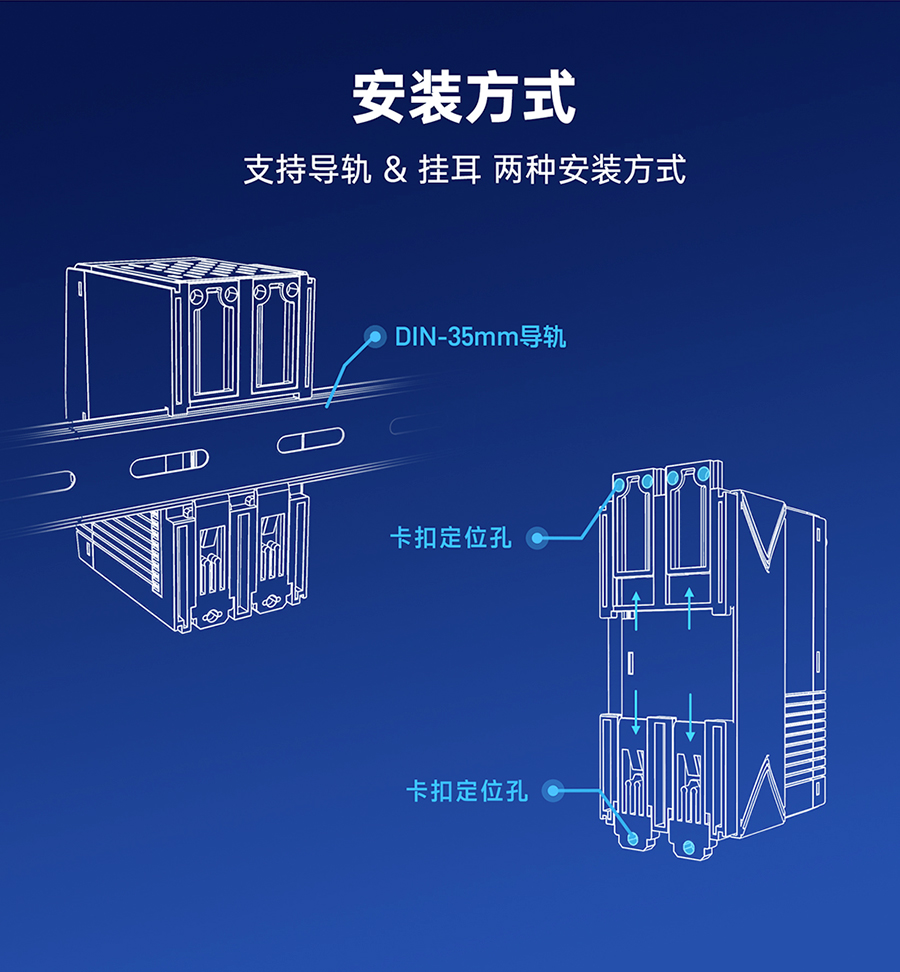

安裝方式
|
掛耳或?qū)к?
|
拓展方式
|
滑軌,內置連接器
|
防 護
|
靜電
|
IEC61000-4-2,Level 3,class B,接觸放電6KV,空氣放電8KV
|
浪涌
|
IEC61000-4-5,Level 3,class B,電源回路共模2KV,差模1KV,信號回路1KV
|
脈沖群
|
IEC61000-4-4,Level 3,class B,電源回路2KV,信號回路1KV
|

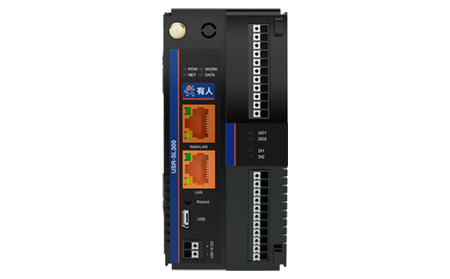

指 示 燈
|
供電
|
POW,上電亮起,斷電熄滅
|
工作
|
WORK,設備正常工作時,1s閃爍一次
|
網絡
|
NET, 無網絡熄滅,蜂窩網絡常亮,以太網閃爍
|
數據
|
DATA, 串口有數據通信綠燈快速閃爍,無數據通信熄滅
|
DO狀態
|
閉合亮起,斷開熄滅
|
DI狀態
|
有效輸入亮起,無效輸入熄滅
|
網 口
|
標準
|
10M/100M,RJ45, MDI/MDIX自切換
|
數量
|
1* WAN/LAN + 1*LAN
|
WAN
|
默認DHCP
|
DNS服務器地址
|
主服務器默認119.29.29.29,備用DNS服務器默認:8.8.8.8
|
LANIP
|
默認:192.168.1.1
|
LAN子網掩碼
|
默認:255.255.255.0
|
DHCP服務
|
默認開啟
|
蜂 窩 網 絡
|
蜂窩網絡
|

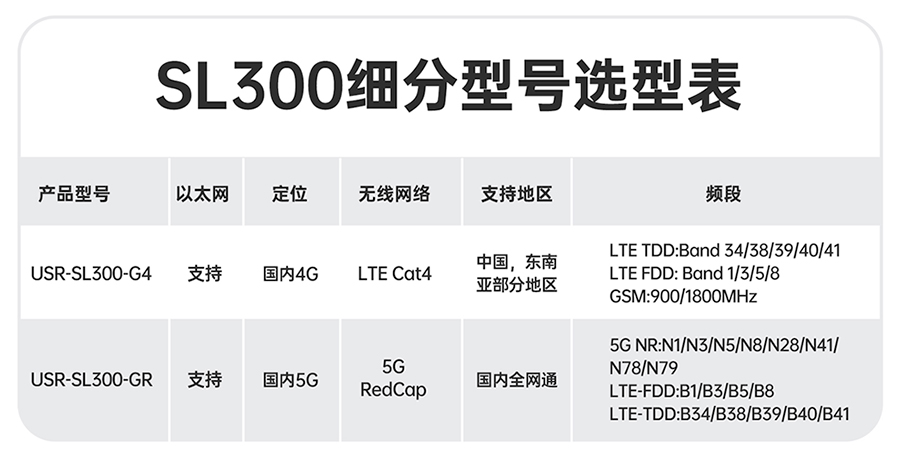

G4版:LTE Cat4:4G/3G/2G全網通,上行100M,下行150M(適用中國境內)
|
GR版:5G Redcap:4G/3G/2G全網通(適用中國境內)
|
SIM
|
G4版:雙卡單待,出廠默認內置SIM2,SIM1為外置卡,Micro SIM標準
|
GR版:雙卡單待,出廠默認內置SIM2,SIM1為外置卡,Micro SIM標準
|
天線
|
SMA-F,外螺內孔
|

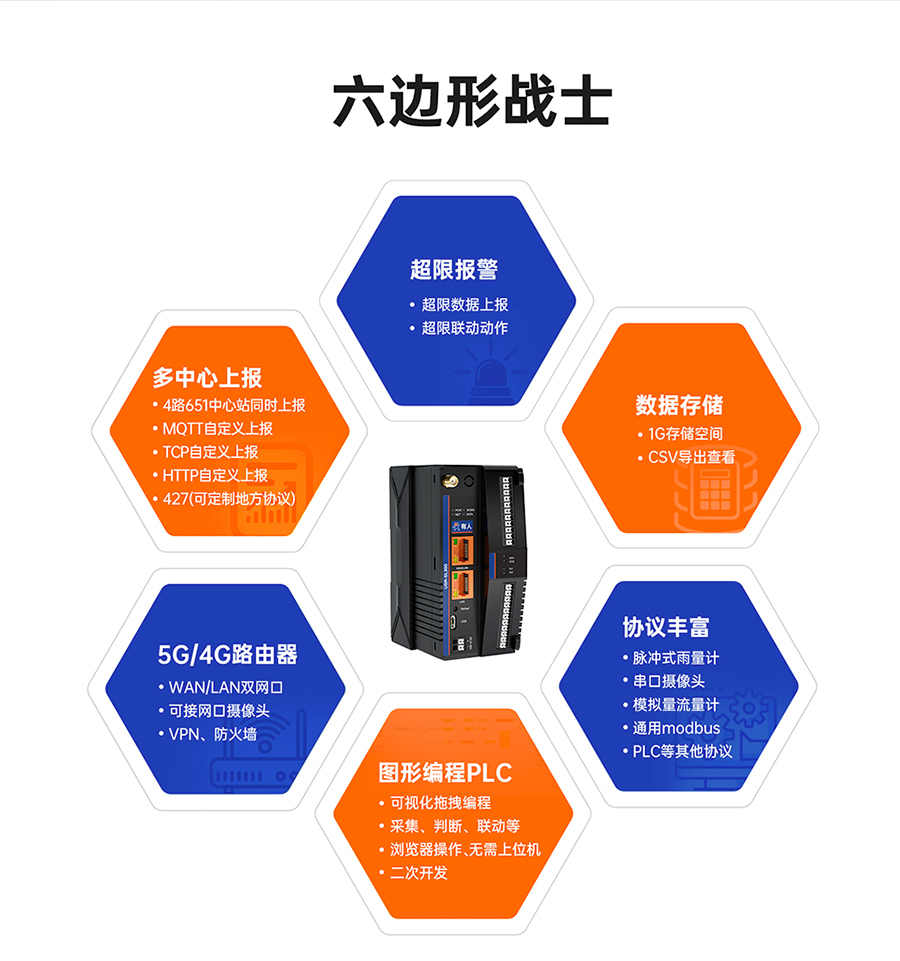

其 他 功 能
|
網絡協議
|
ICMP,IPv4,IP,ARP,TCP,UDP,DHCP,DNS,HTTP,MQTT,SNMP
|
參數配置
|
內置Web
|
邊緣網關
|
主動采集,邊緣計算,分組上報,2000+點位,自定義Json上報模版
|
通信鏈路
|
2路,支持TCP/UDP/HTTP/MQTT協議,支持SSL加密
|
斷網緩存
|
2G緩存空間,分組上報內容按條存儲
|
數據存儲
|
1G存儲空間,用于存儲SL651的數據
|
采集協議
|
脈沖雨量筒(DI)、模擬量(AI)、Modbus RTU/TCP(485),多種PLC協議,DL/T645協議
|
協議轉換
|
Modbus RTU/TCP,OPC UA,Json,Bacnet,104,SL651,SL427(定制)
|

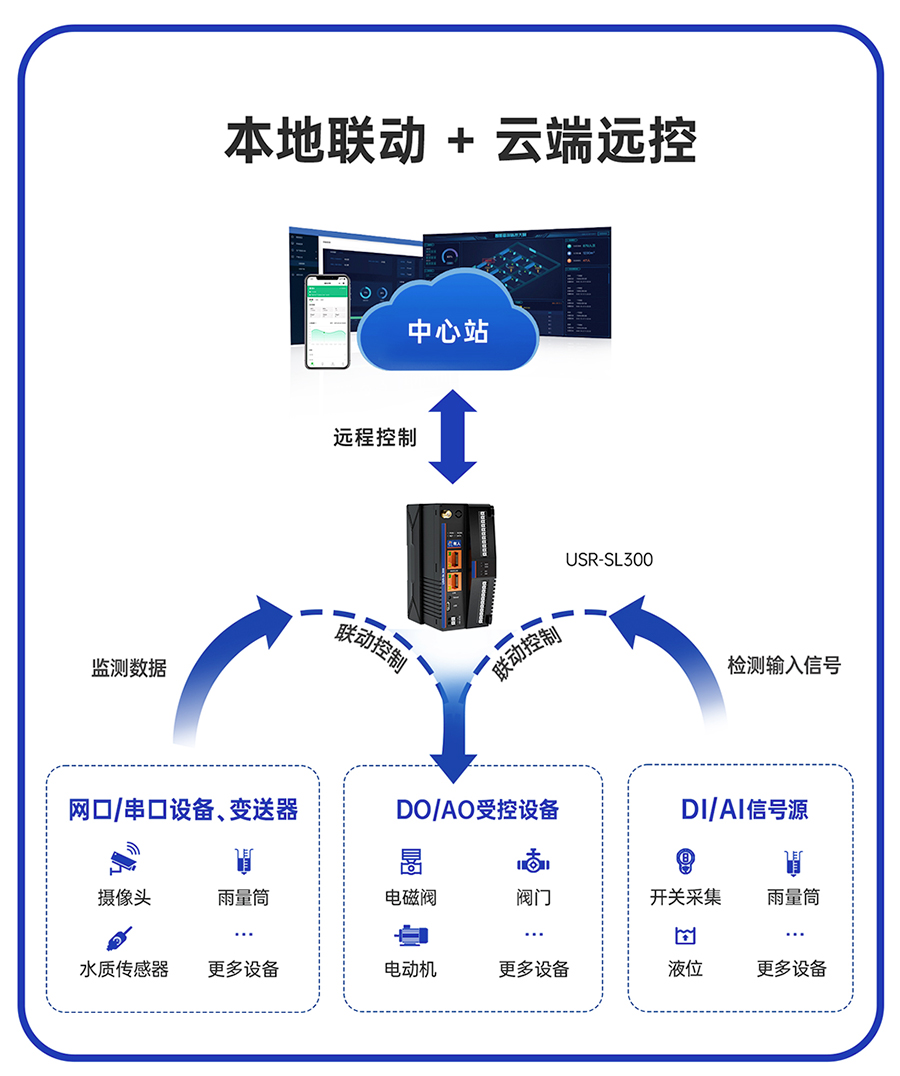

聯動控制
|
多點位聯動,短信報警,DO動作,云端報警
|
圖形化編程
|
Nodered圖形化二次開發
|
快速上云
|
支持阿里云,亞馬遜等平臺的快速接入
|
路由
|
支持靜態路由
|
VPN
|
支持PPTP,L2TP,OpenVPN
|
時間校準
|
支持NTP,瀏覽器時間同步和手動設置,支持時區設置
|

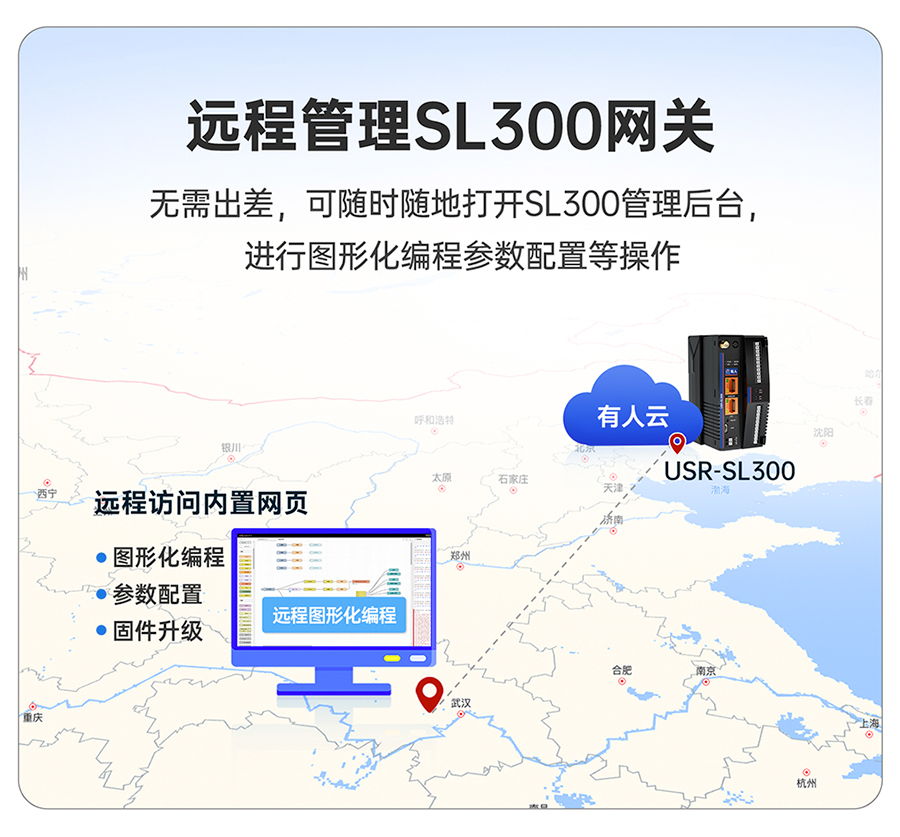

異地組網
|
支持通過有人云DM平臺實現異地組網
|
防火墻
|
端口過濾,端口映射,端口轉發,DMZ
|
