USR-M511 連接有人云實現模板組態
2020-03-13

要下載的軟件和說明書

  說明書:http://wxxtd.cn/Download/535.html

  軟件設計手冊:http://wxxtd.cn/Download/536.html

設置軟件:http://wxxtd.cn/Download/579.html

基本測試案例:http://wxxtd.cn/Faq/303.html

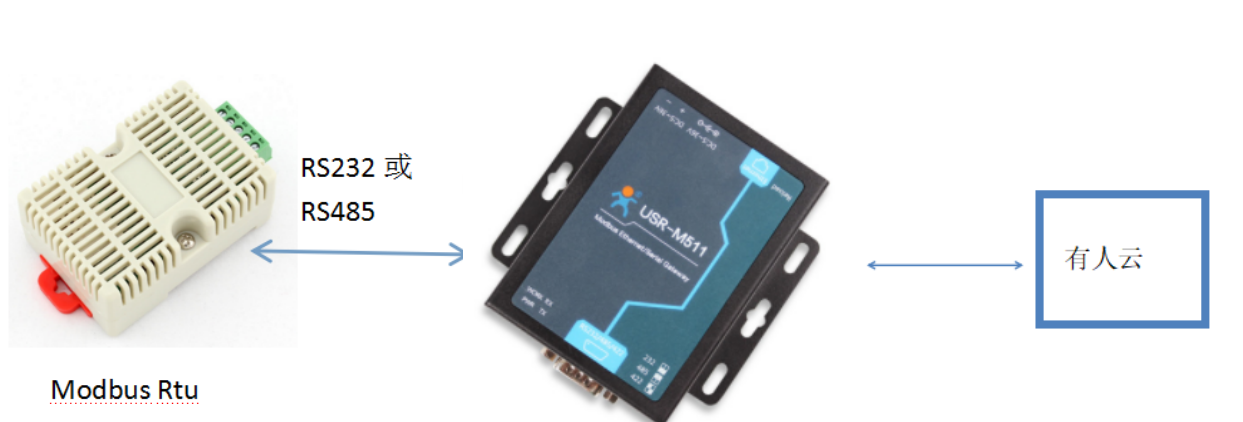

1. M511連接12V電源適配器,串口連接電腦。

2. 電腦要與M511在同一網段下,這里以M511與電腦通過網線連接同一路由器為例進行操作

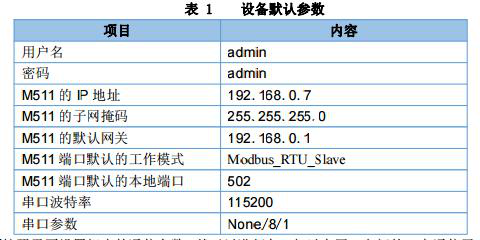

默認參數如圖所示

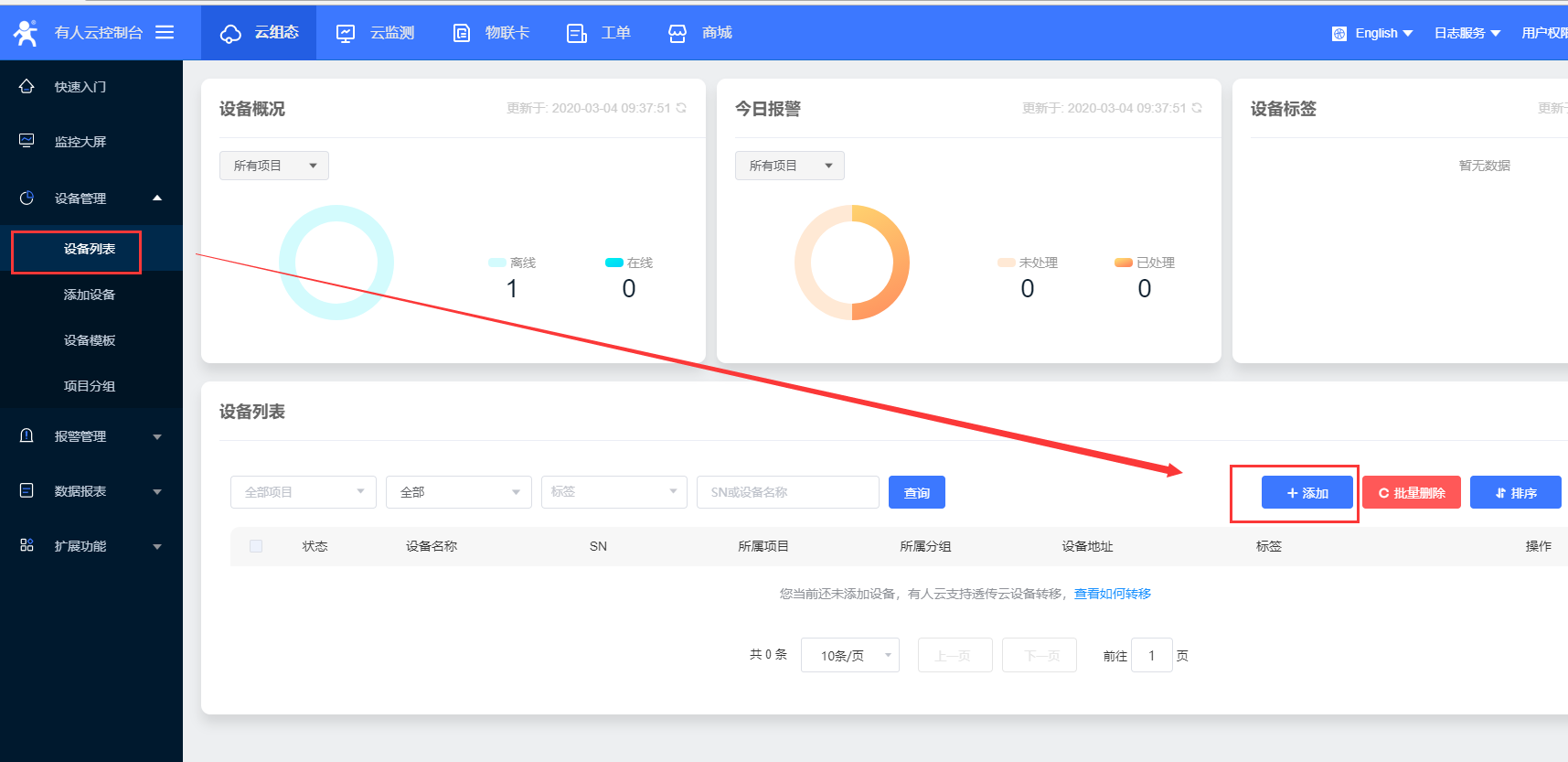

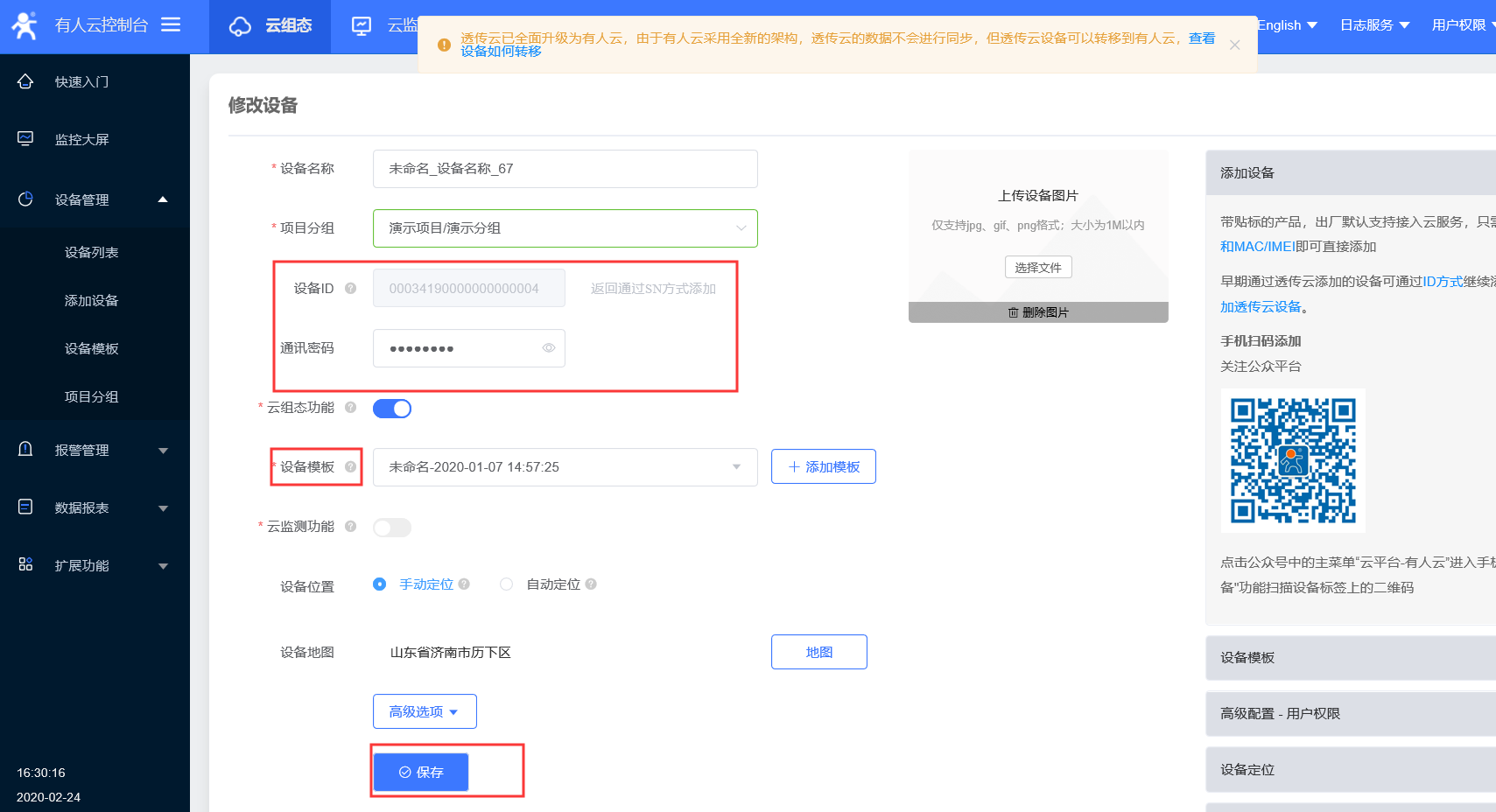

3.注冊有人云通行證,通過通行證進入有人云,在設備管理中通過ID方式添加設備,設備模板選擇modbusrtu。



必須使用設備ID的方式添加設備

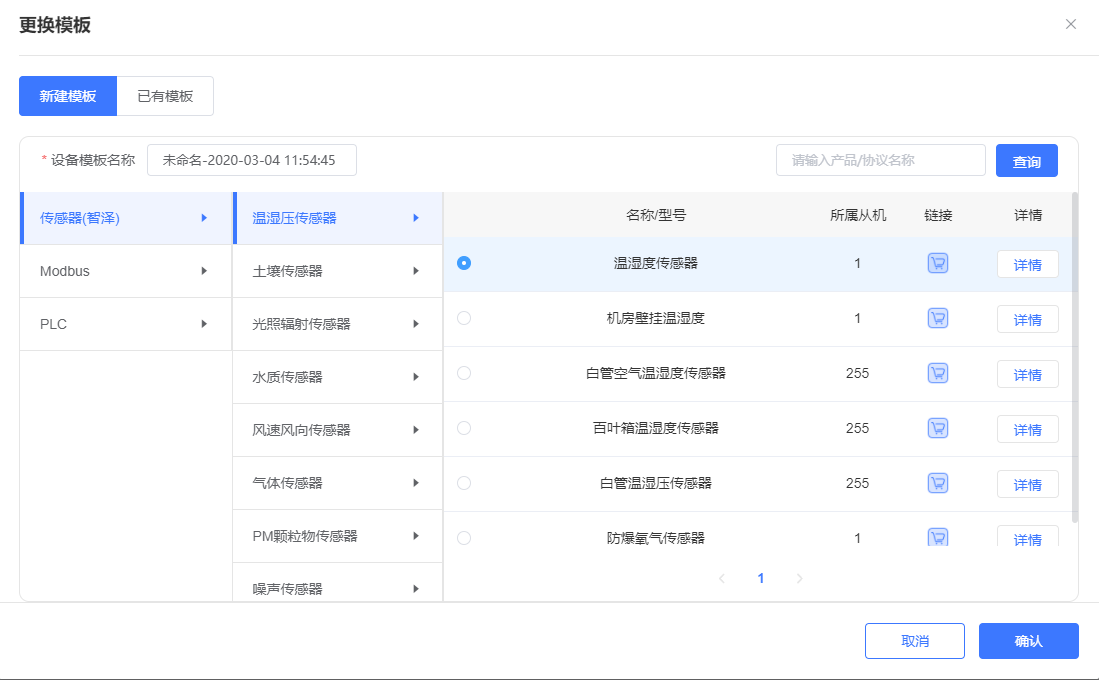

設備模板這里以溫濕度傳感器為例

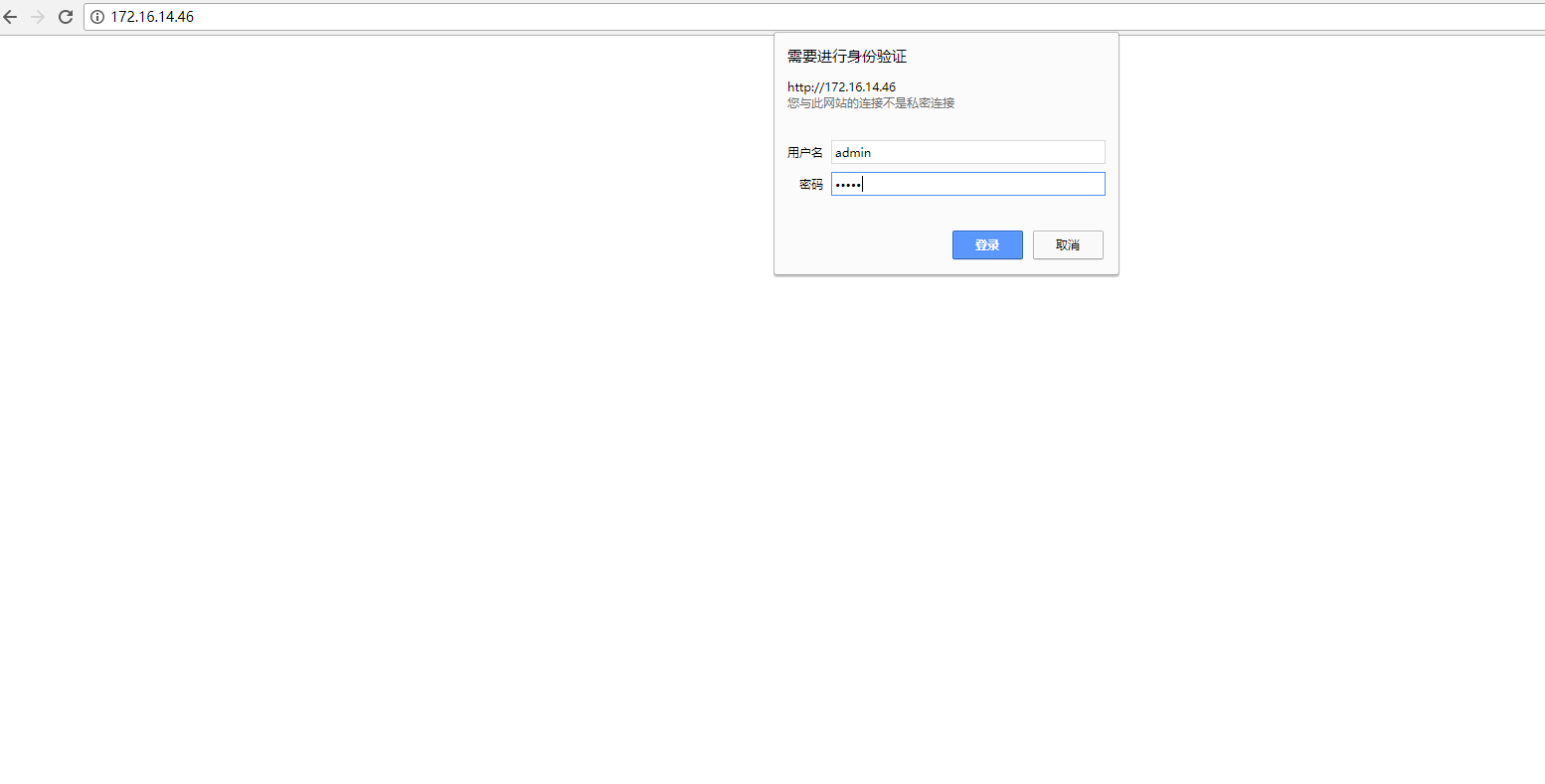

4.進入M511其內置網頁,用戶名及密碼默認都為admin。

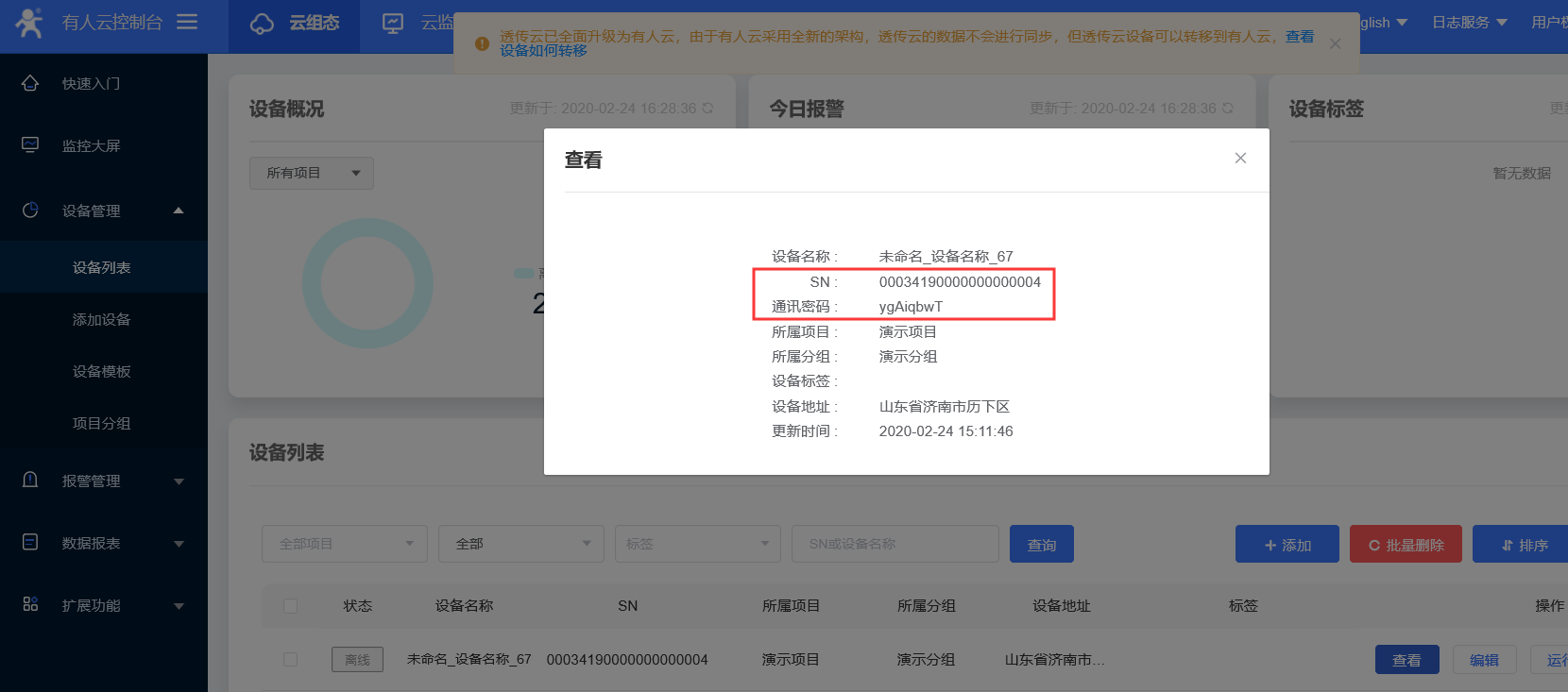

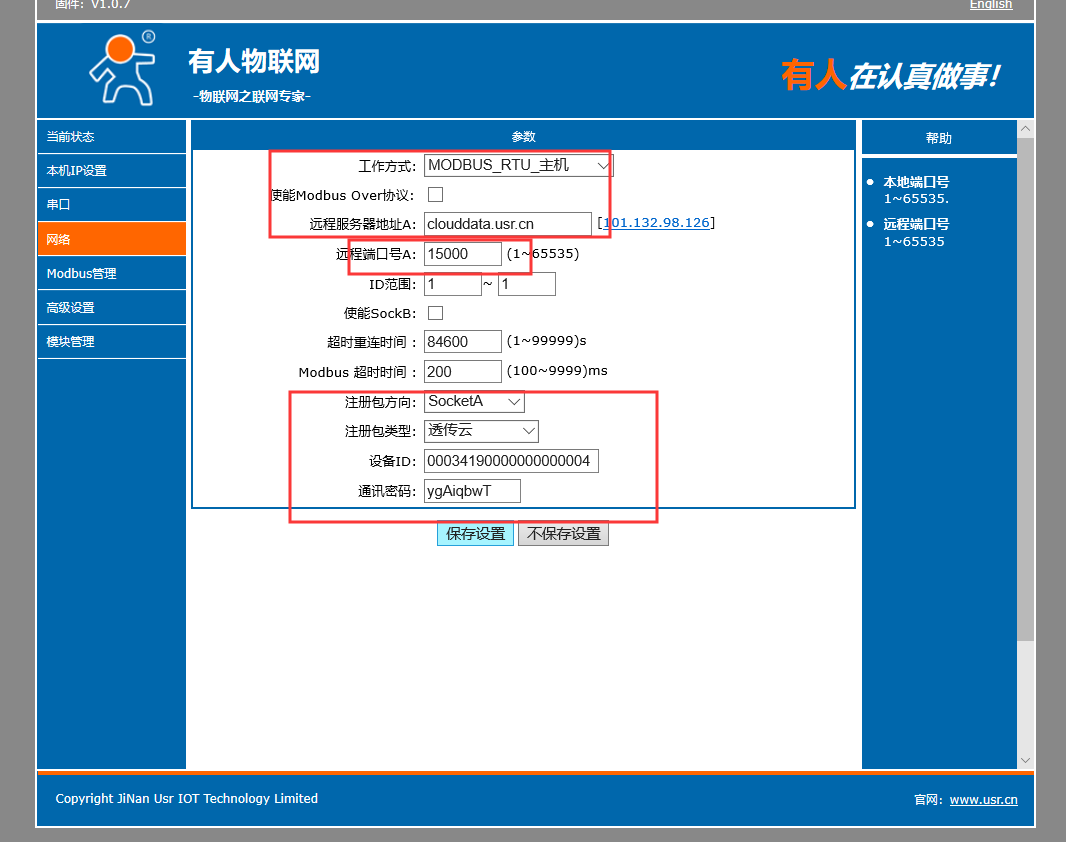

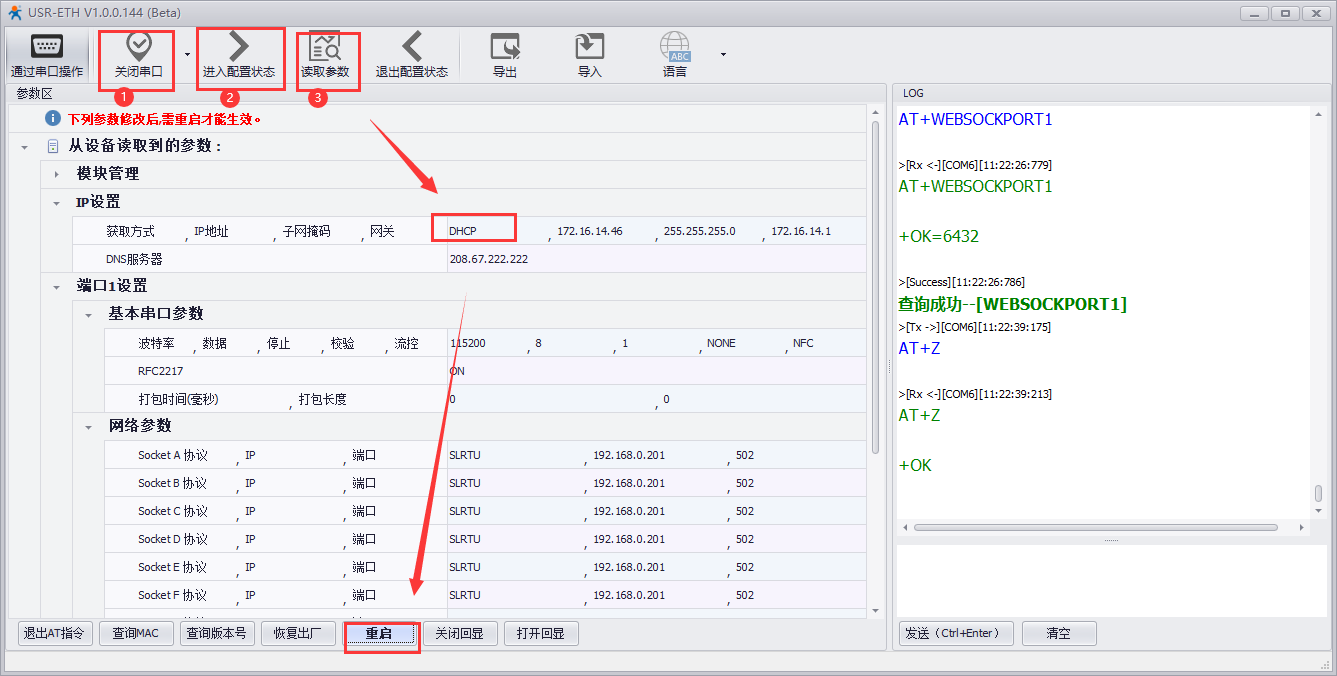

5.設置相關參數。選擇工作方式為MODBUS TU,遠程服務器為clouddata.usr.cn,端口號為15000。開啟注冊包,注冊包使用SOCKET A、透傳云。設備ID是通過有人云中設備列表查看按鈕查看設備SN與通訊密碼,填寫入內置網頁。

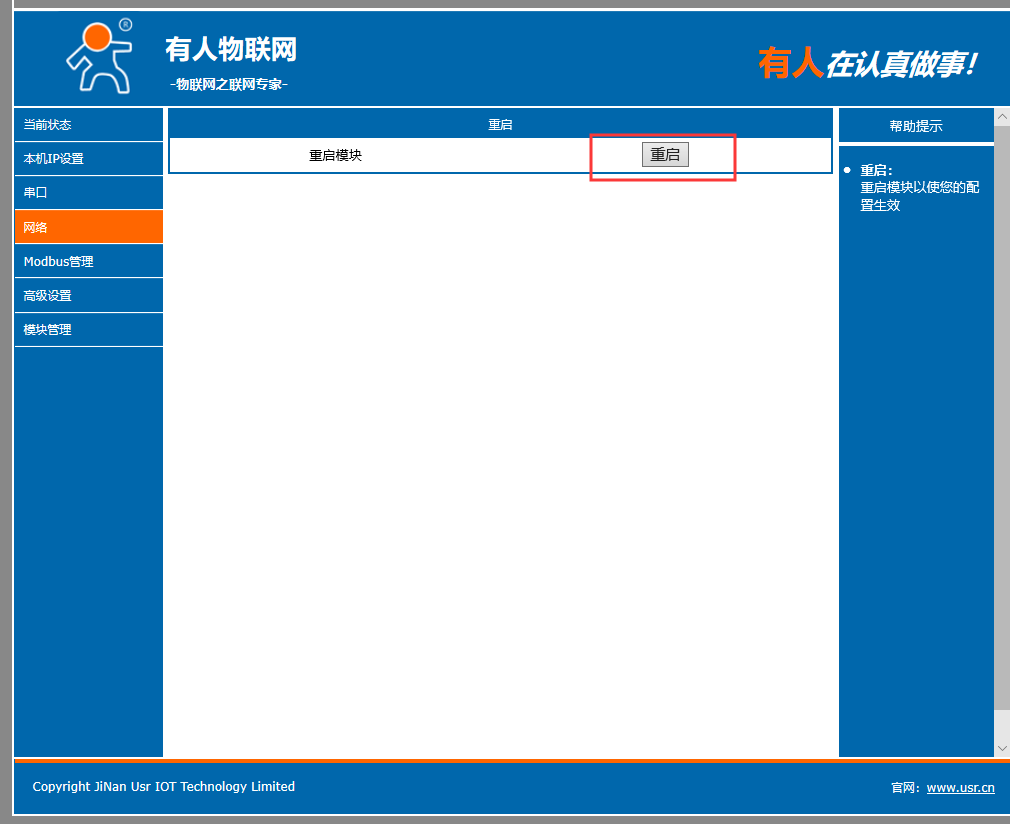

6.完成設置后需要重啟模塊。

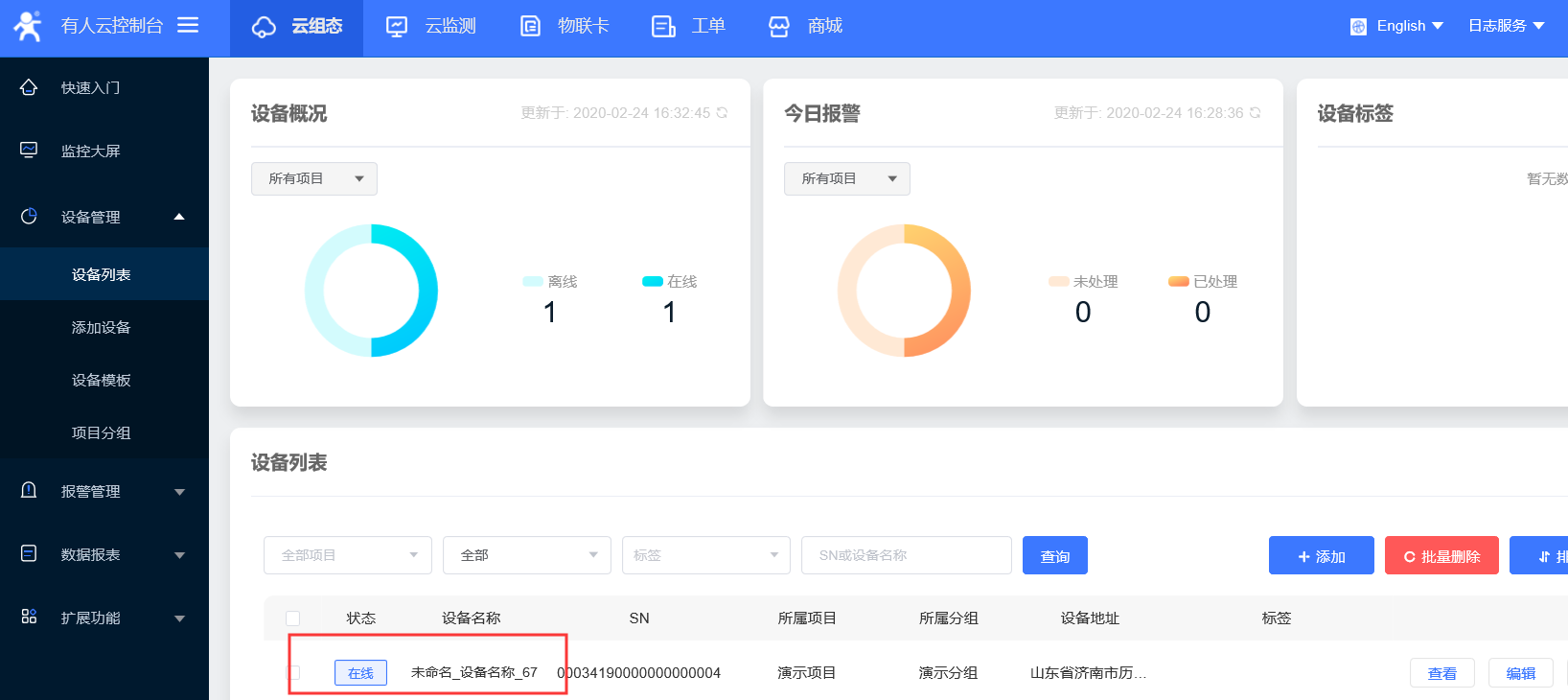

7.完成設置后回到有人云,即可看到設備上線成功。

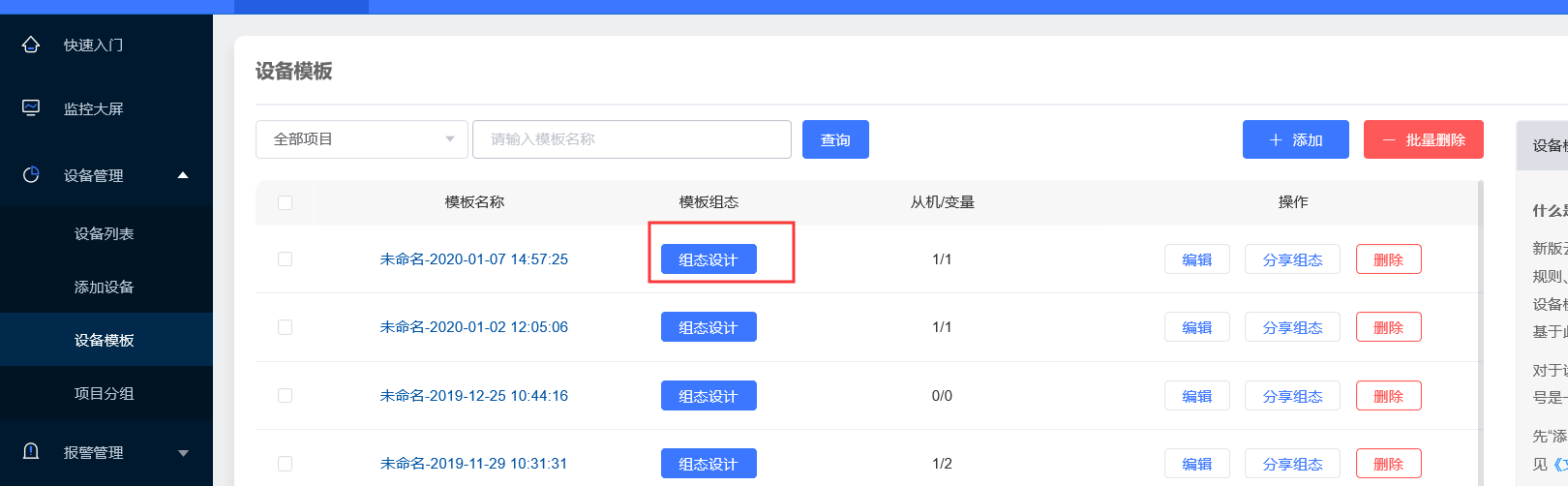

8.將進入設備管理——設備模板——組態設計,拖拽控件綁定數據點,完成組態繪制

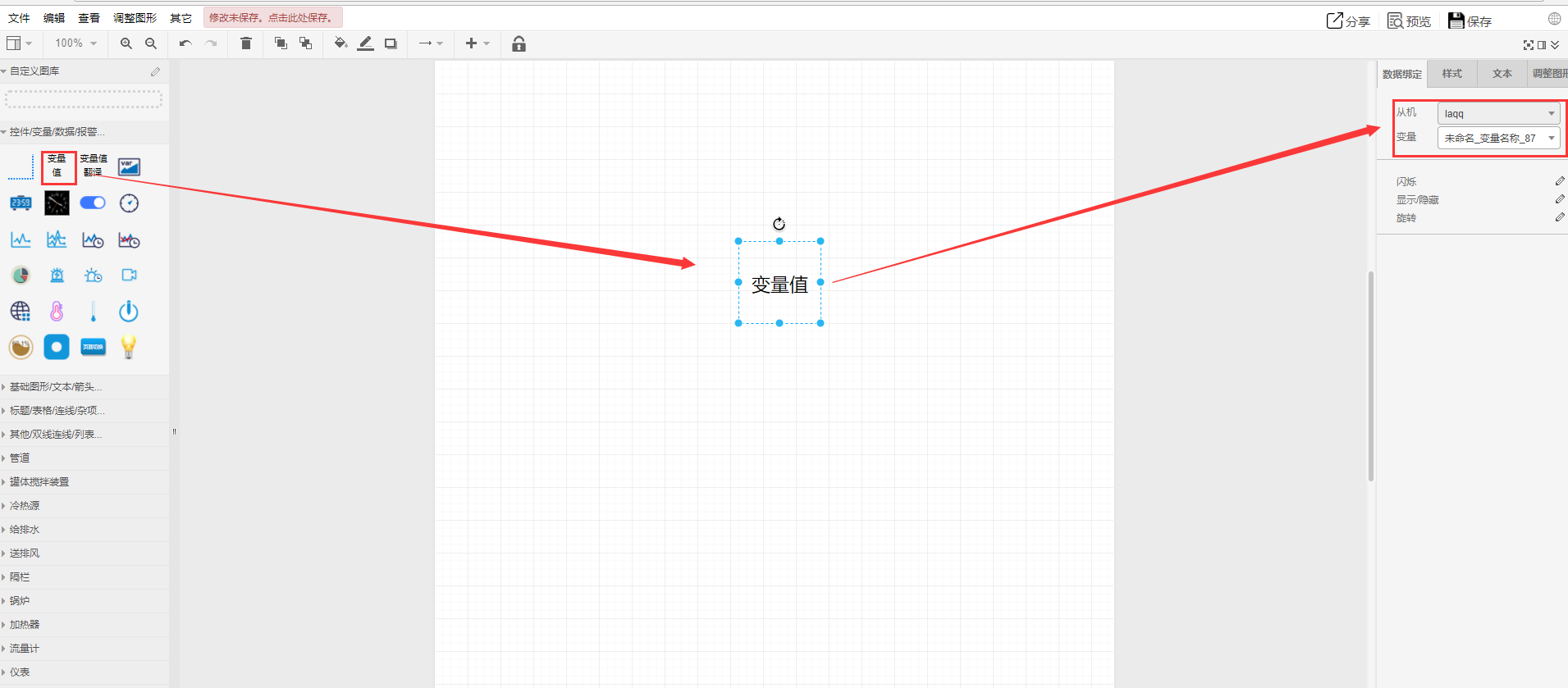

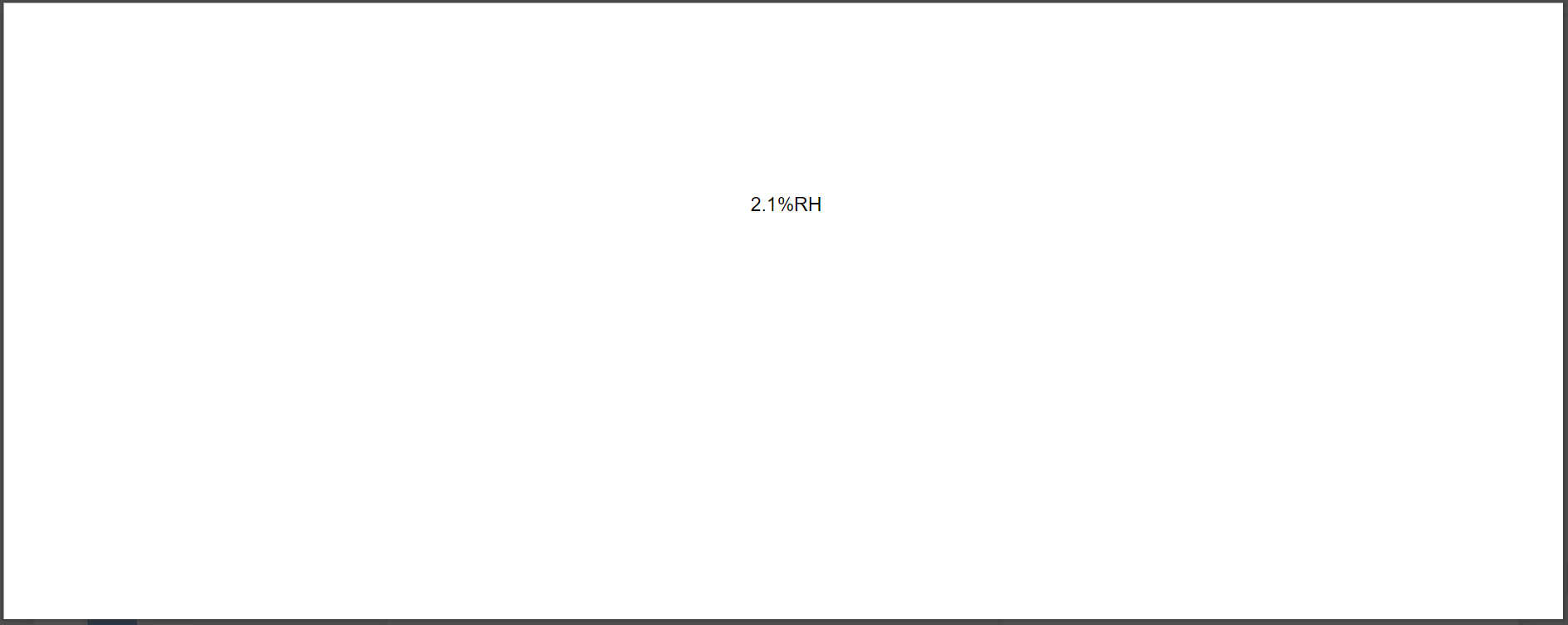

9.進入組態設計,在左側控件欄選擇設備模板中所添加設備數據點的展示類型控件,這里以數值型數據為例,拖拽變量值控件至畫布,最左側綁定數據點,點擊保存預覽后,即可在大屏展示組態。
