低成本系列連接串口服務器通信實例

一、資料下載

串口網絡調試助手：http://wxxtd.cn/Download/27.html

M0設置軟件：http://wxxtd.cn/Download/257.html

二、準備工作

1、串口服務器USR-TCP232-302  數量1個
2、電源適配器 5V 數量1個
3、網線 數量1根
4、RS232串口線 數量1條
5、電腦 數量1臺

三、數據流向

串口——302——PC

四、調試步驟

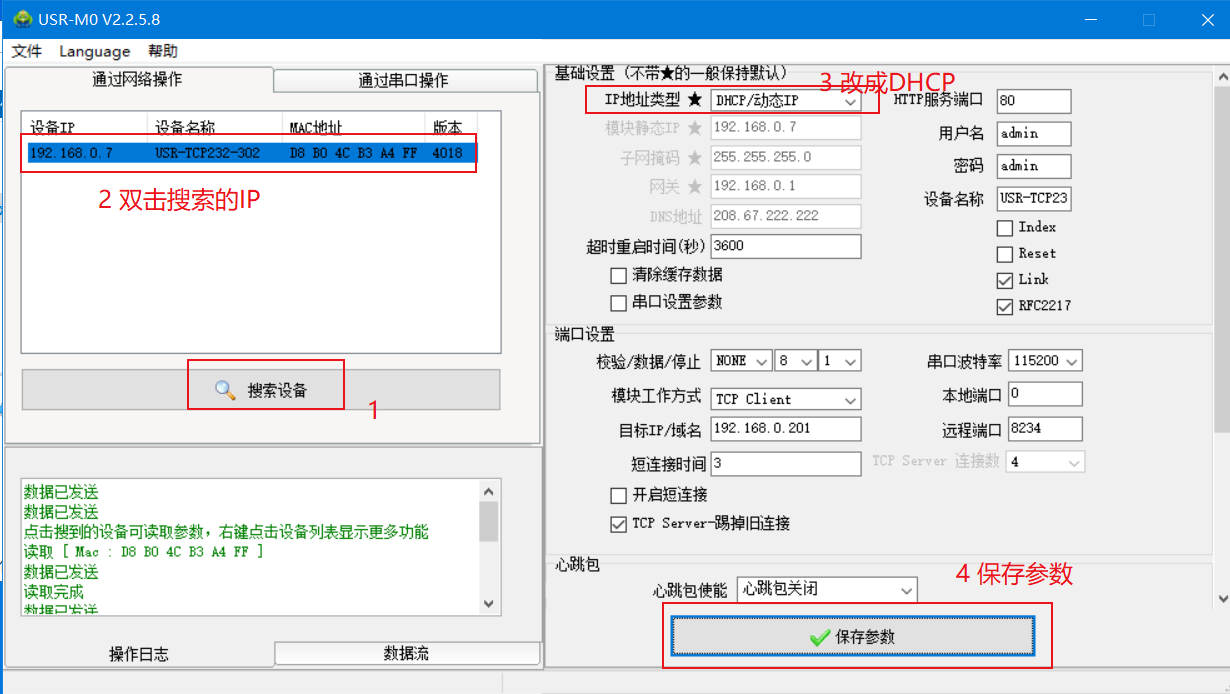

1、將M0模塊網線直連電腦，打開參數設置軟件，點擊“搜索設備”，點擊搜索到的設備名稱，將IP類型改為“DHCP”，點擊“保存參數”，如圖。

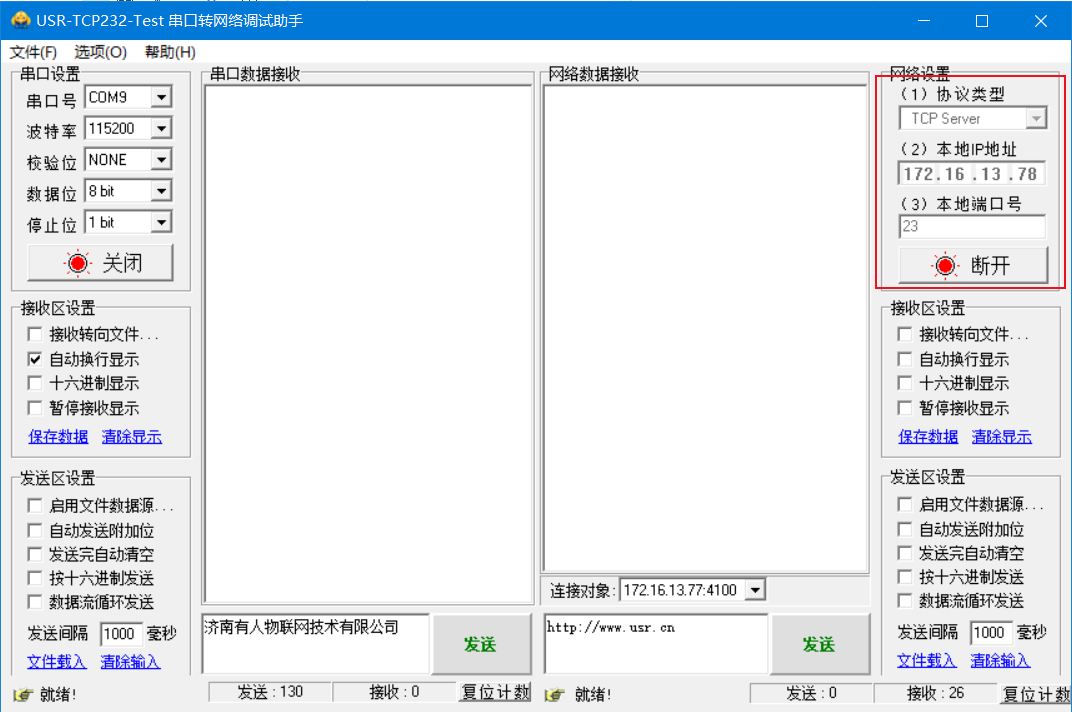

2、在服務器上開一個監聽，如圖

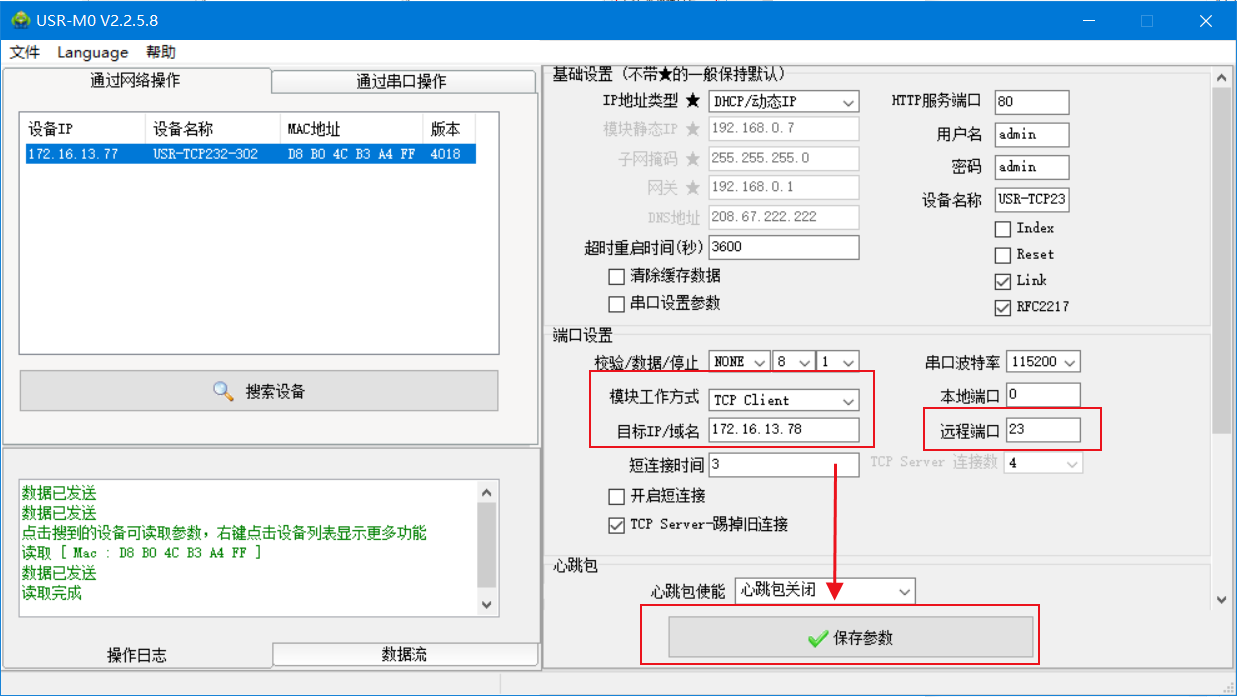

3、將M0模塊網線直連路由器，電腦連入該路由器，打開參數設置軟件，重新搜索設備，設置模塊工作方式為“TCP Client”，目標IP為該服務器的IP，遠程端口號為服務器的上位機軟件的端口號。點擊“保存參數”，如圖

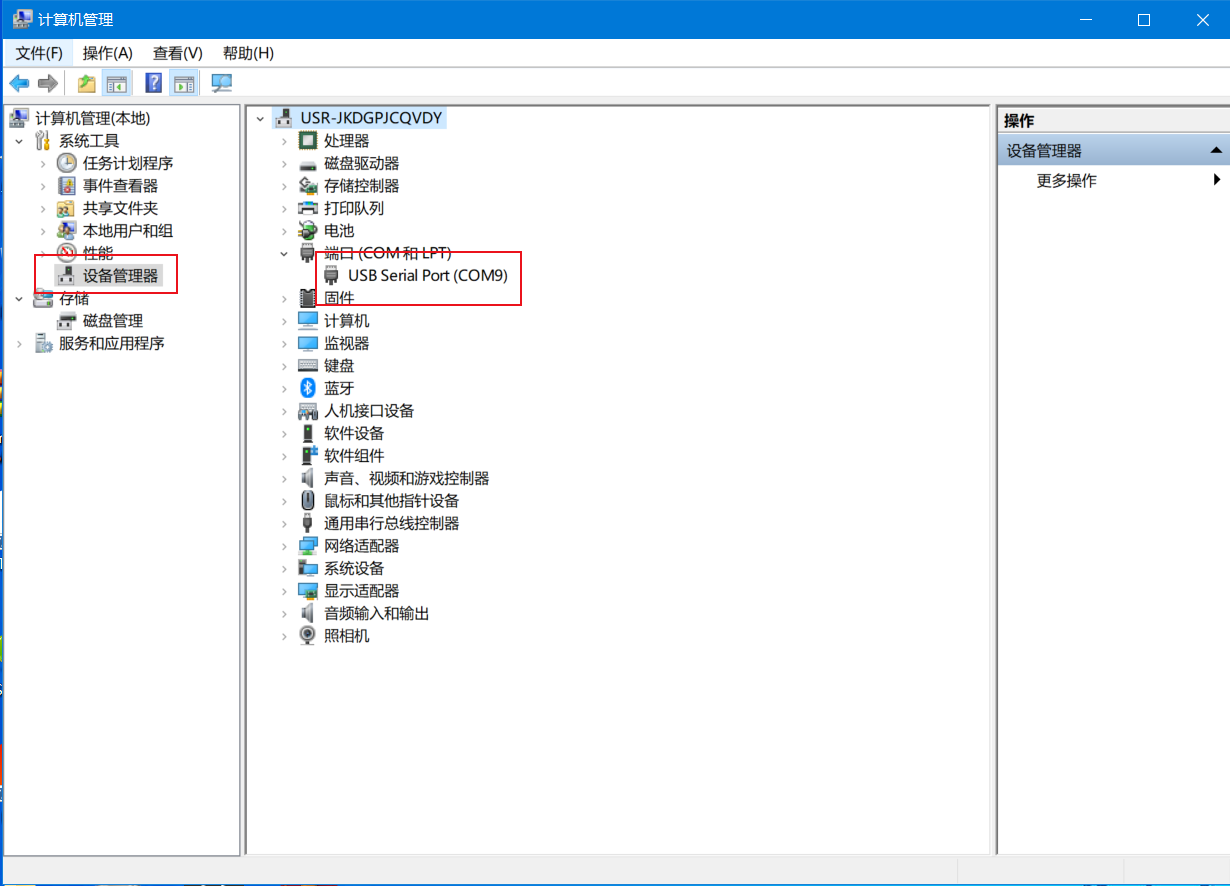

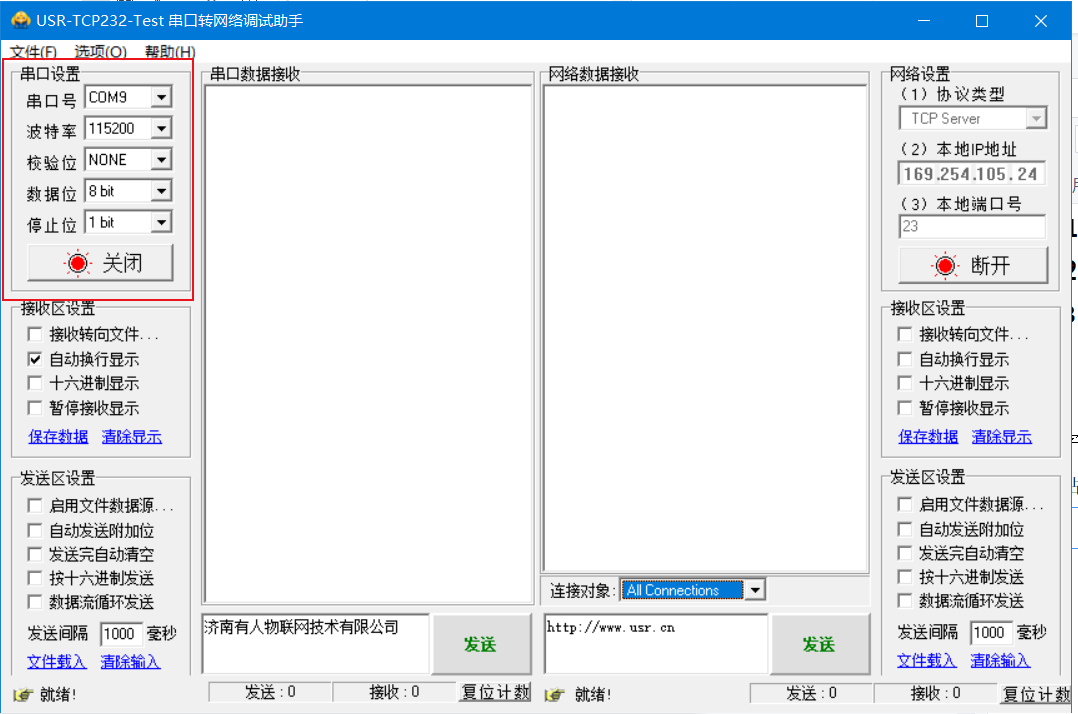

4、模塊重啟后，將模塊串口連接電腦，打開串口調試助手，選擇對應的串口號（電腦—設備管理器—端口），注意串口參數要和模塊的串口參數一致。

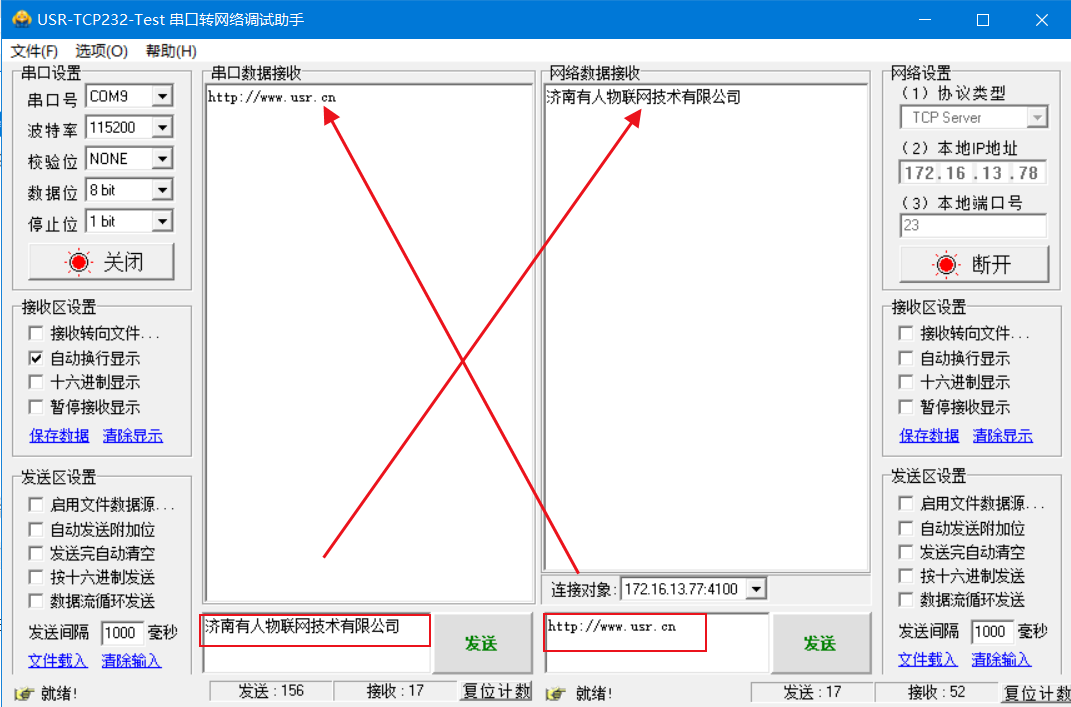

5、發送數據，此時在服務器上可以接收到串口發送的數據，串口也可以接收服務器發送的數據，如圖
