USR-WIFI232-B2連接有人云(V6)云端輪詢示例
2024-07-04


USR-WIFI232-B2連接有人云(V6)云端輪詢示例

一、資料下載

USR-WIFI232-B2軟件設計手冊:http://wxxtd.cn/Download/356.html

USR-WIFI232-B2 設置軟件:http://wxxtd.cn/Download/707.html

測試底板:http://wxxtd.cn/Product/44.html

如果有實際MODBUS RTU串口從機設備,可以直接接產品串口,串口參數設置一致,測試有人云云端輪詢采集從機數據功能。

如果沒有實際串口從機設備,用于調試產品功能,可以找USB串口線,電腦百度去網上下載MODBUS SLAVE 調試軟件,安裝到電腦,模擬實際串口MODBUS RTU從機設備。

二、硬件連接

1、所需物品

USR-WIFI232-B2 模塊 1個

USR-WIFI232-B2 測試底板 1個

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-WIFI232-B2 的232串口接USB串口線到電腦USB口,接好天線,然后產品接12V電源適配器上電。

3、查看端口號

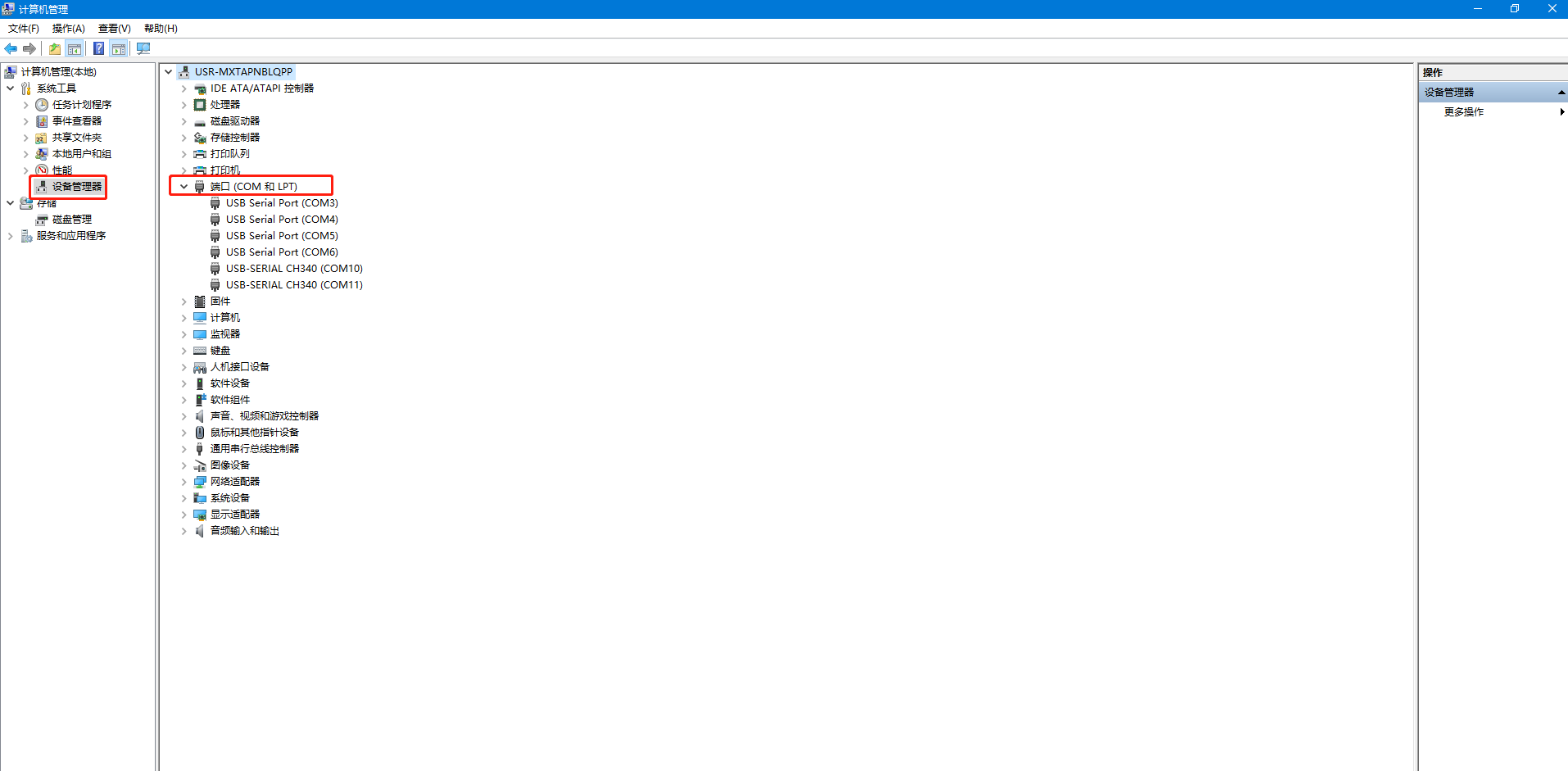

電腦鼠標點擊計算機管理,右擊,點開設備管理器,點擊端口,查看接USR-WIFI232-B2的USB-RS232串口線COM口號,COM3。

三、有人云參數設置

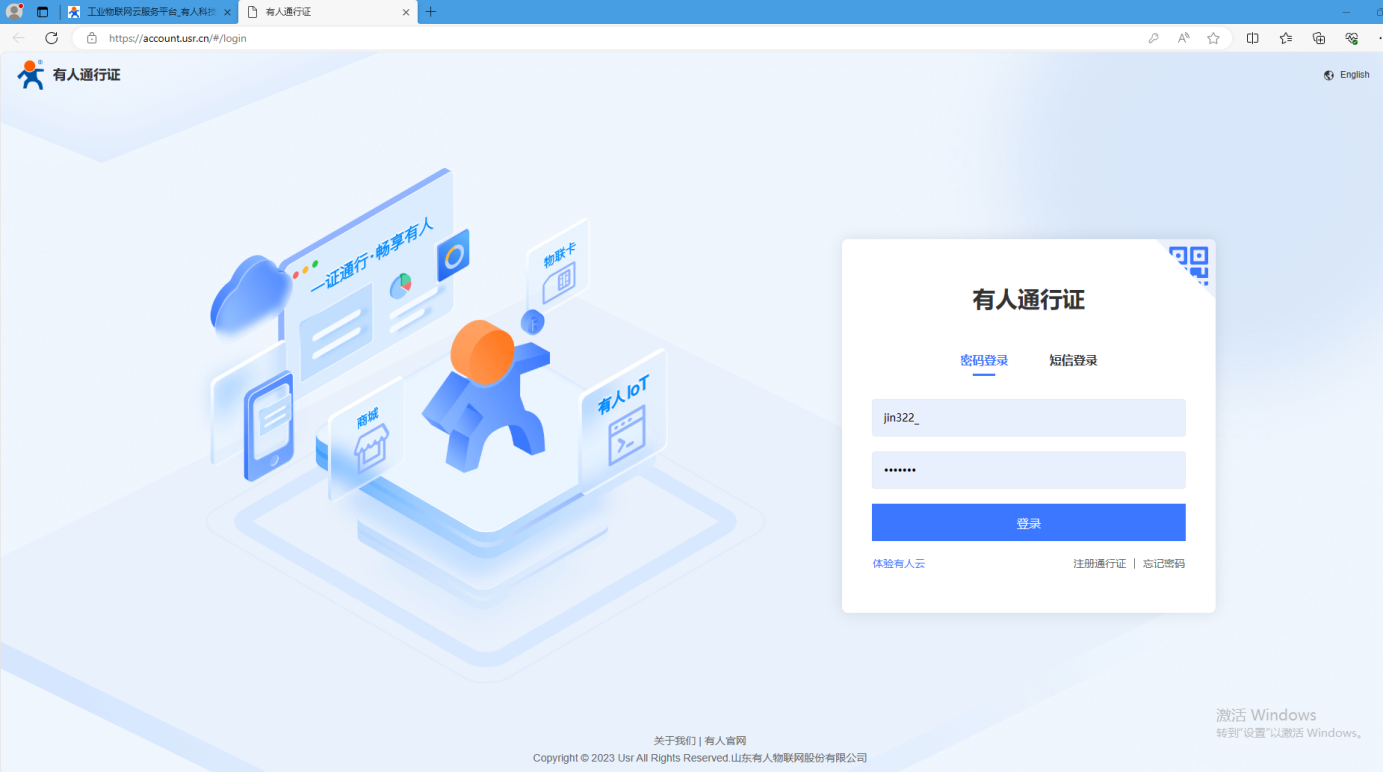

1、登錄有人云賬號

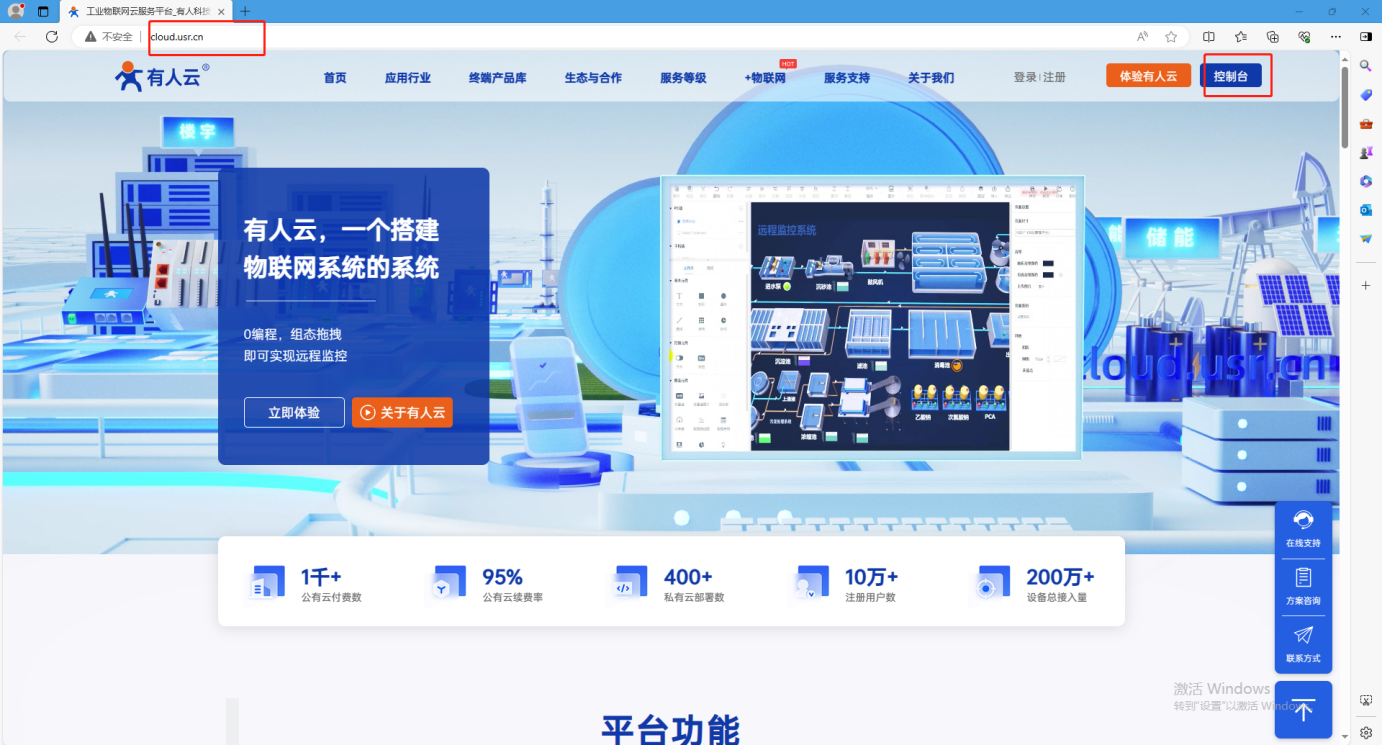

wxxtd.cn 點擊有人云跳轉到登錄頁面。

2、添加USR-WIFI232-B2設備

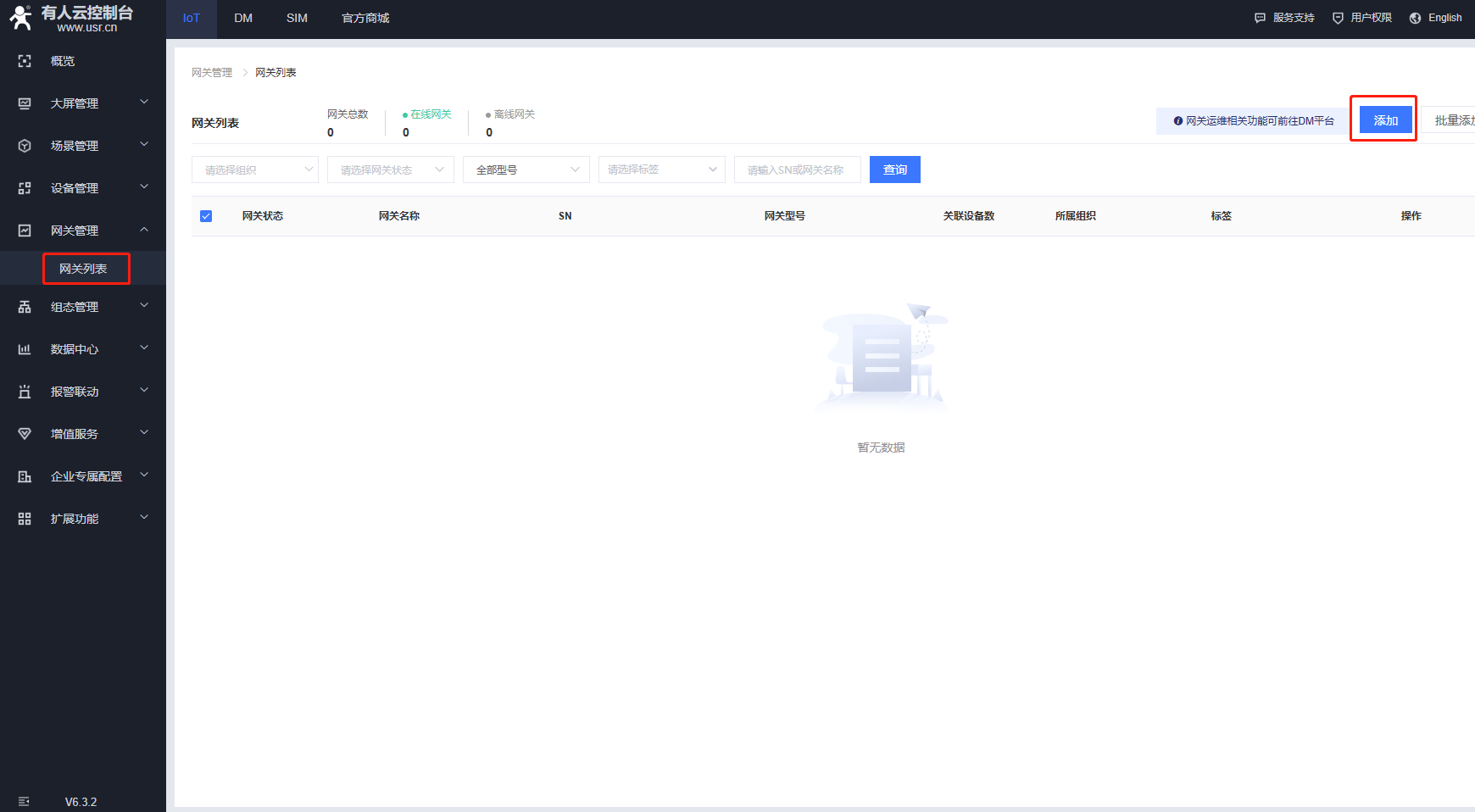

(1)點擊網關管理,網關列表,點擊添加,點擊單個添加。

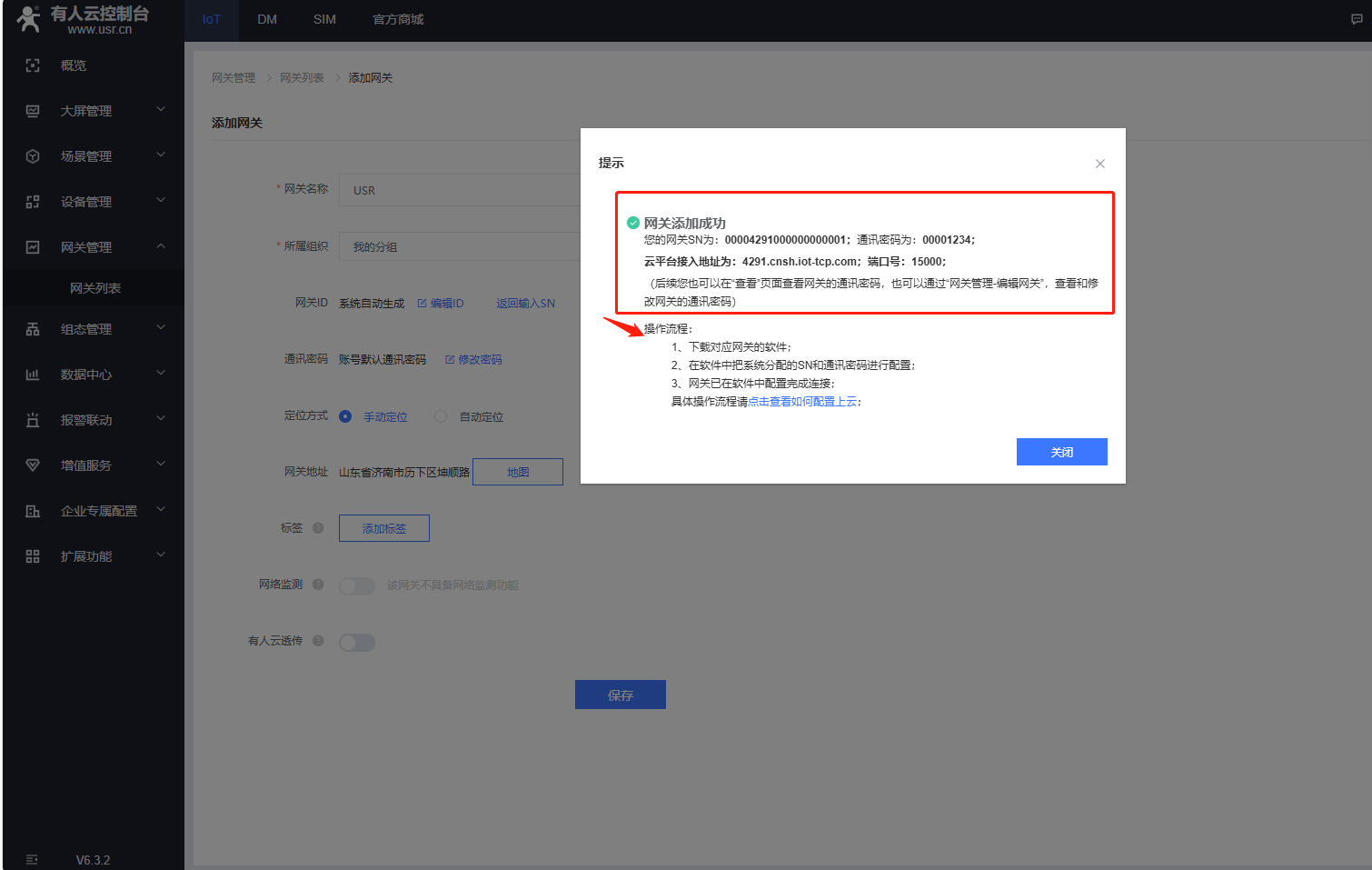

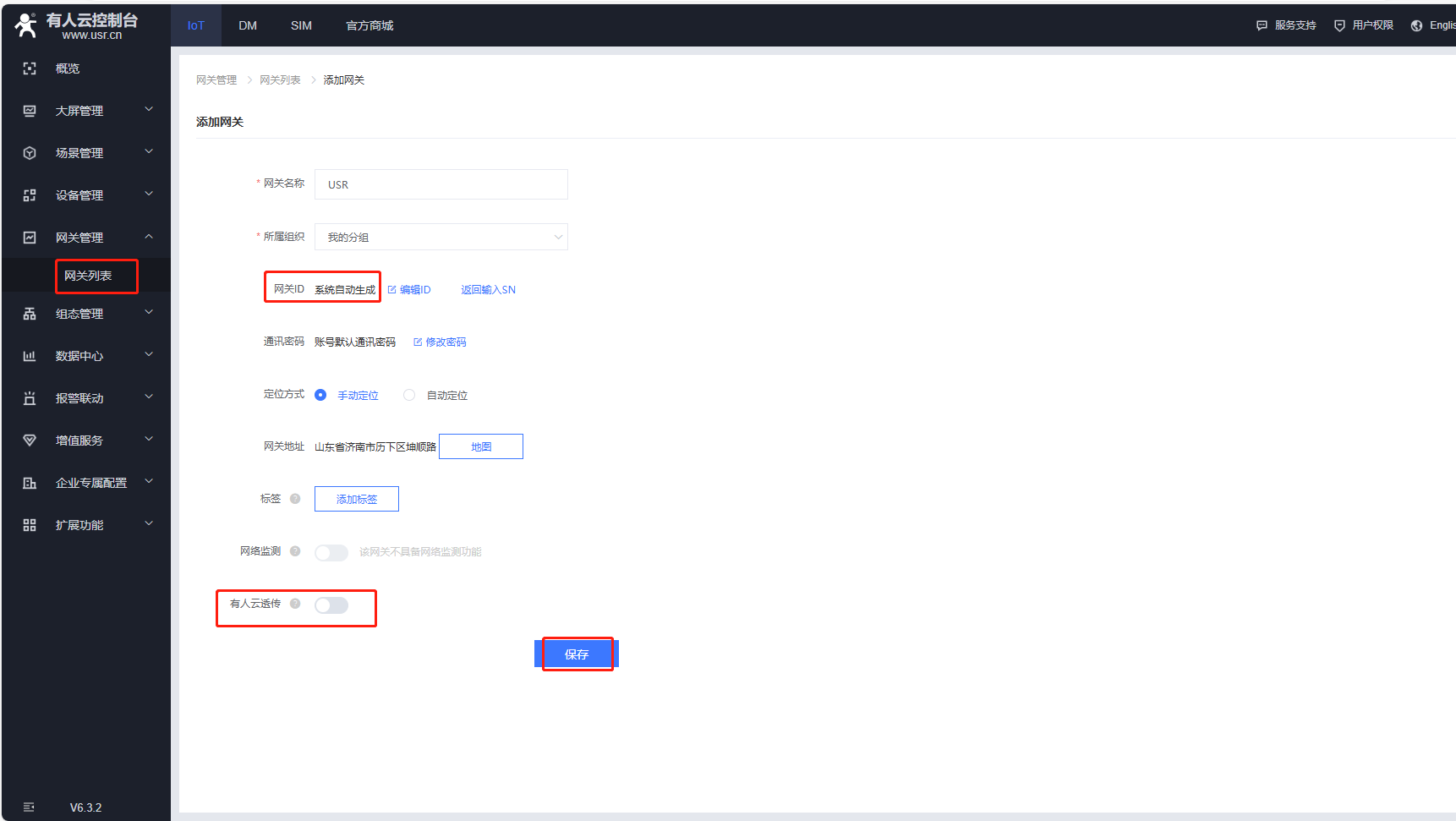

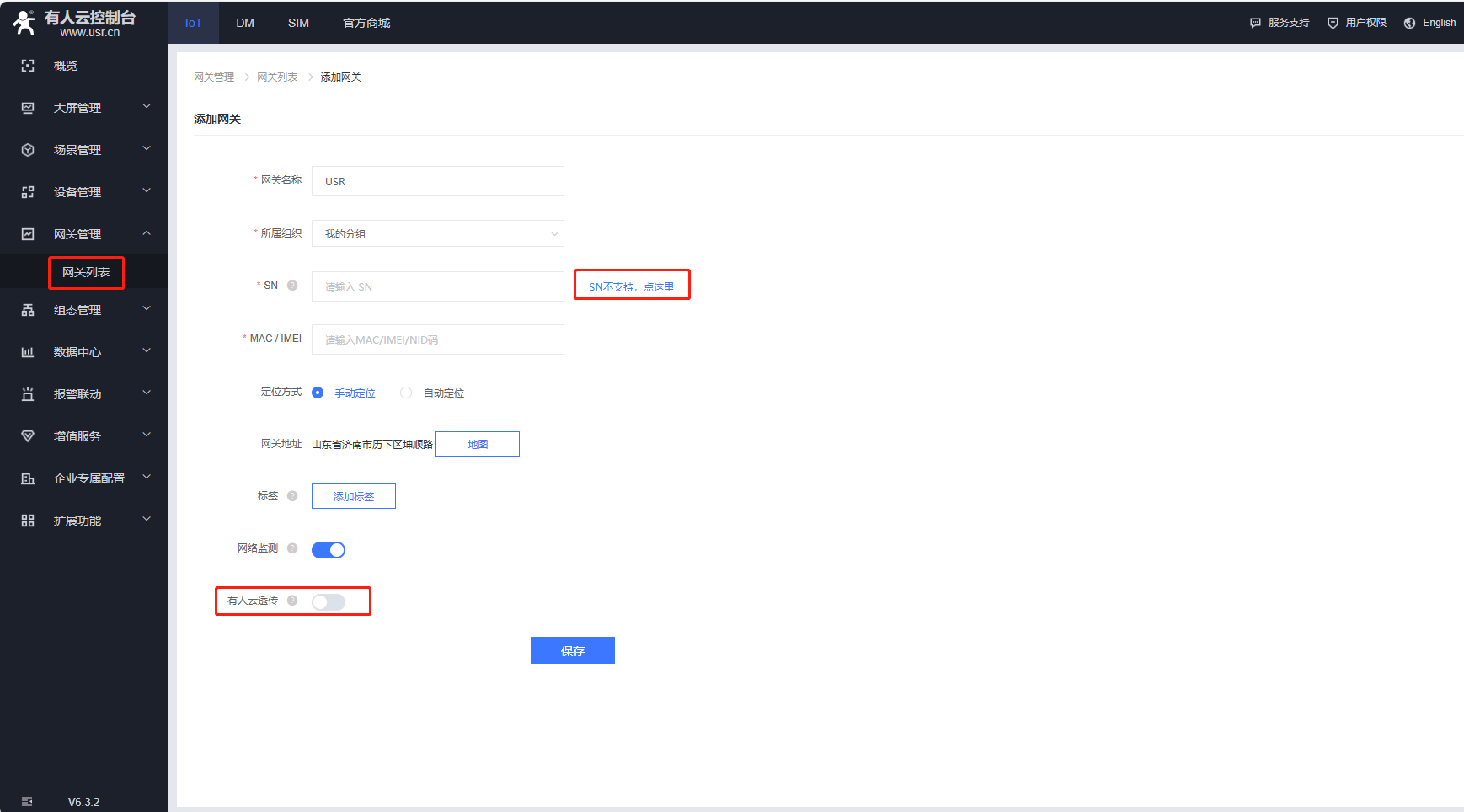

(2)USR-WIFI232-B2不支持SN添加有人云的產品,在有人云添加網關的時候,點擊SN不支持點這里,自動生成ID和密碼,有人云透傳需要關閉,最后點擊保存。

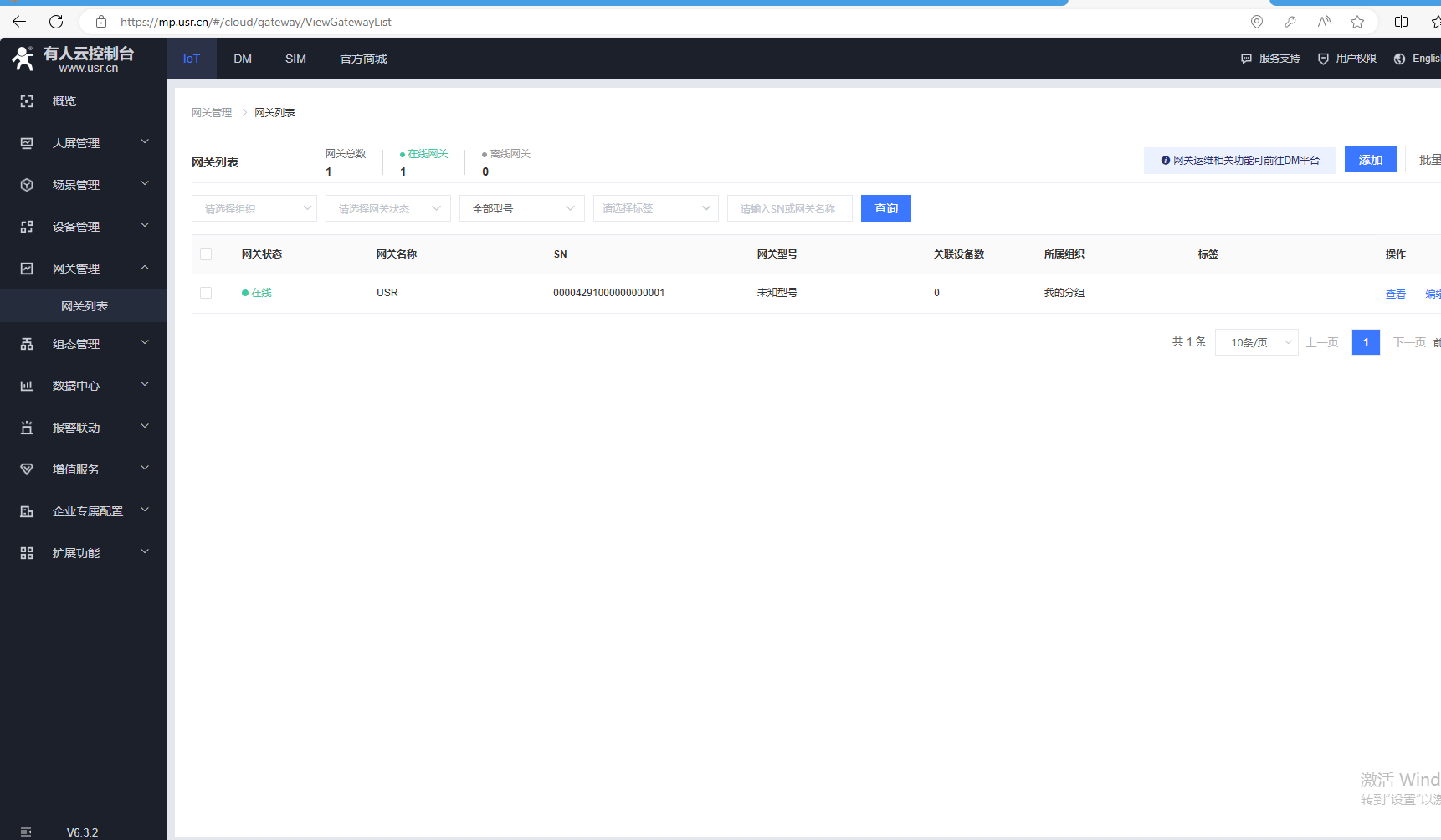

(3)添加完成,返回網關列表。

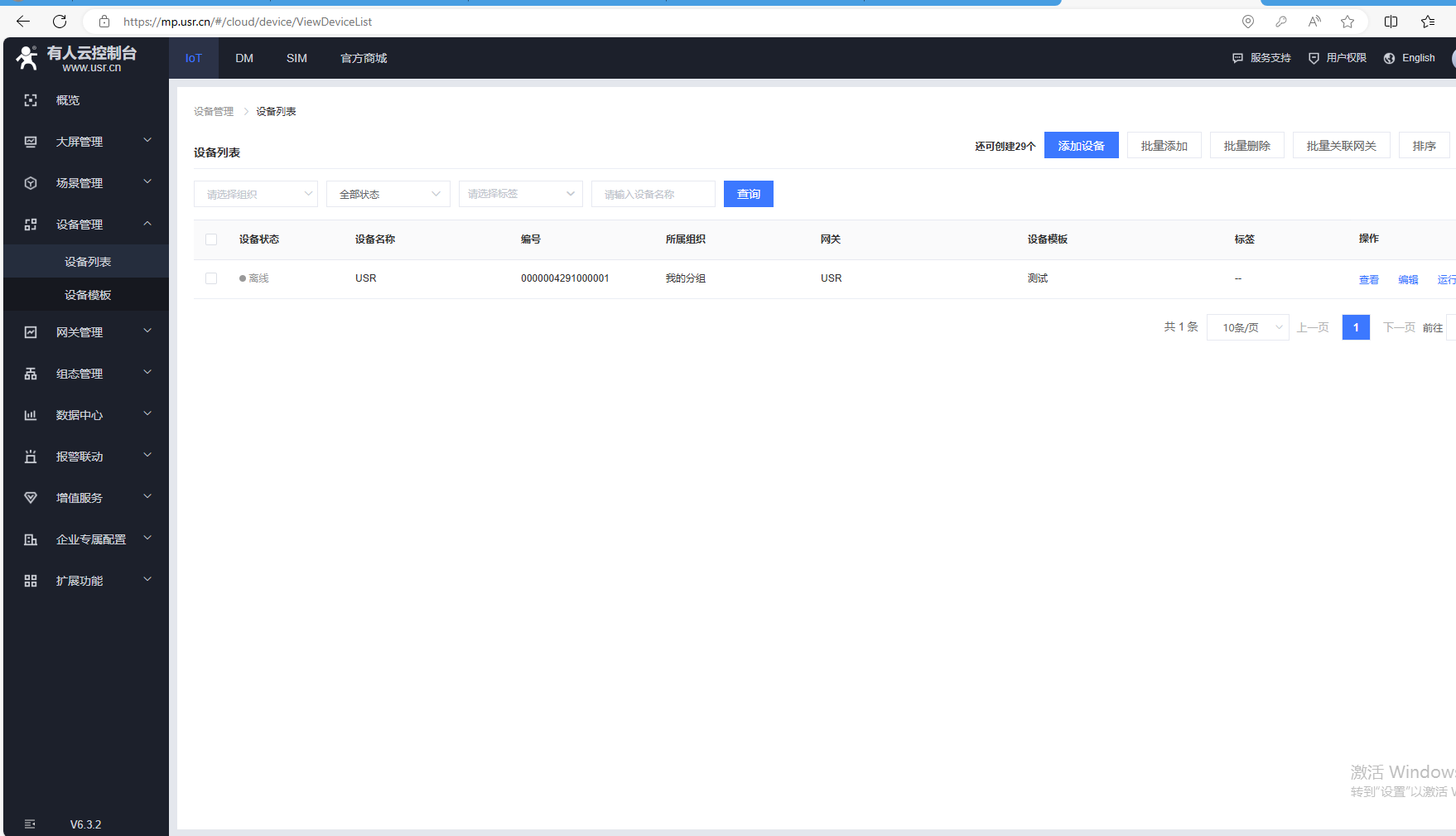

(4)添加設備,點擊設備管理,點擊設備列表,點擊添加設備。

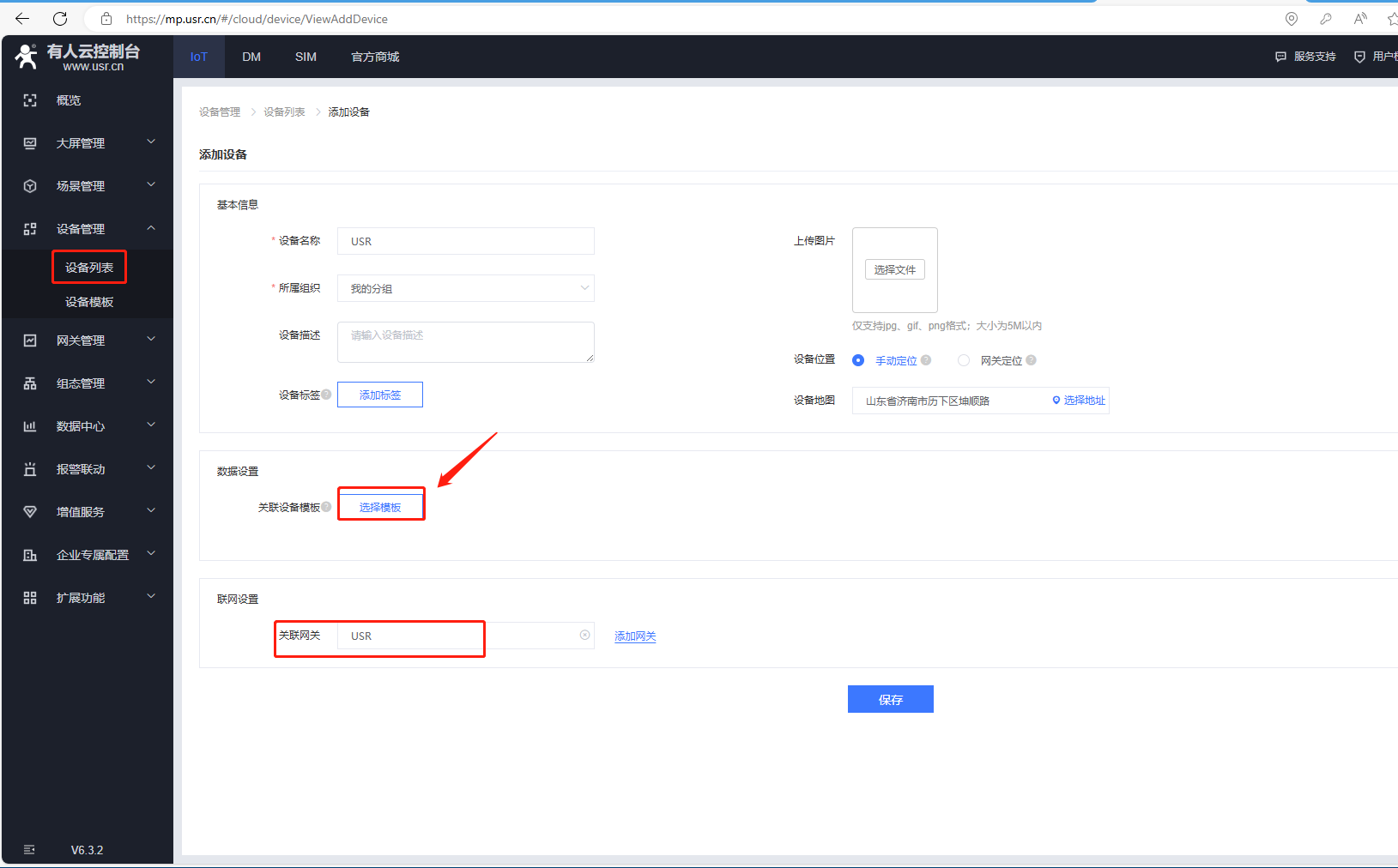

(5)添加模板,輸入設備名稱,點擊選擇模板。

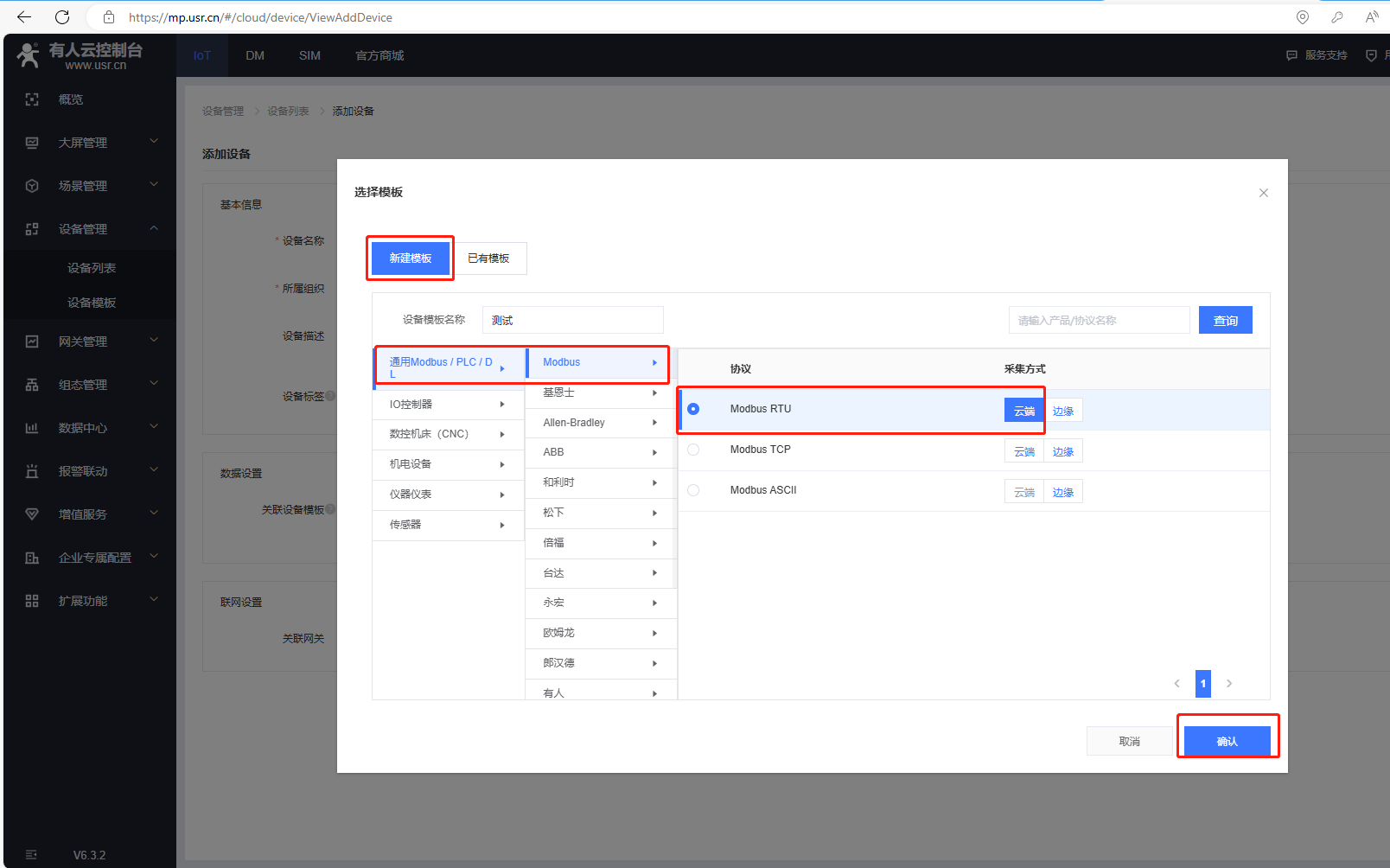

選擇新建模板,輸入設備模板名稱,通用Modbus/PLC/DL,選擇Modbus,協議選擇Modbus Rtu,采集方式云端,最后確認。

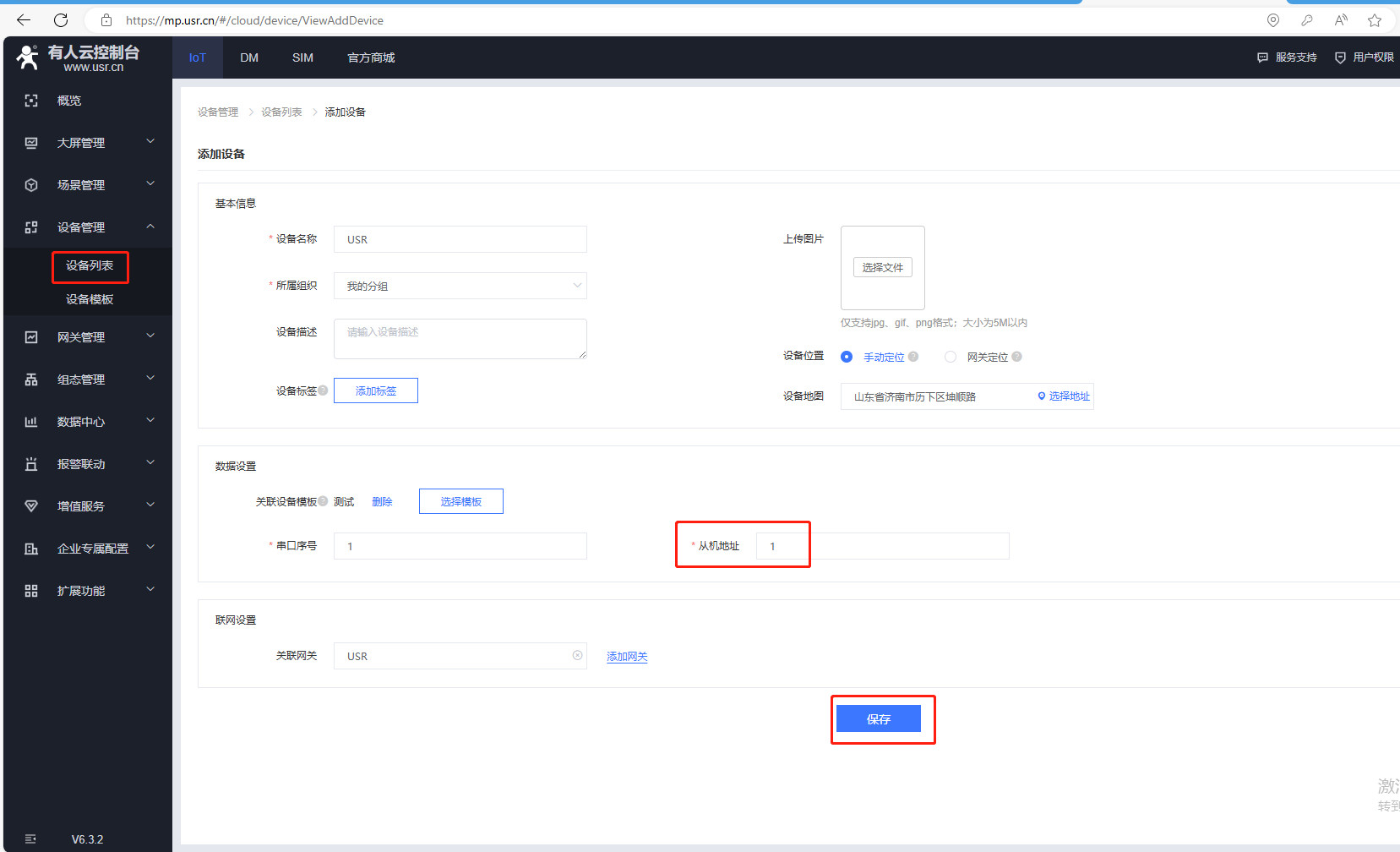

(6)添加從機,串口序號默認1,從機地址1(實際應用,填所接串口設備的十進制從機地址號)

聯網設置,關聯網關選擇自身設備,USR-WIFI232-B2,最后點擊保存。

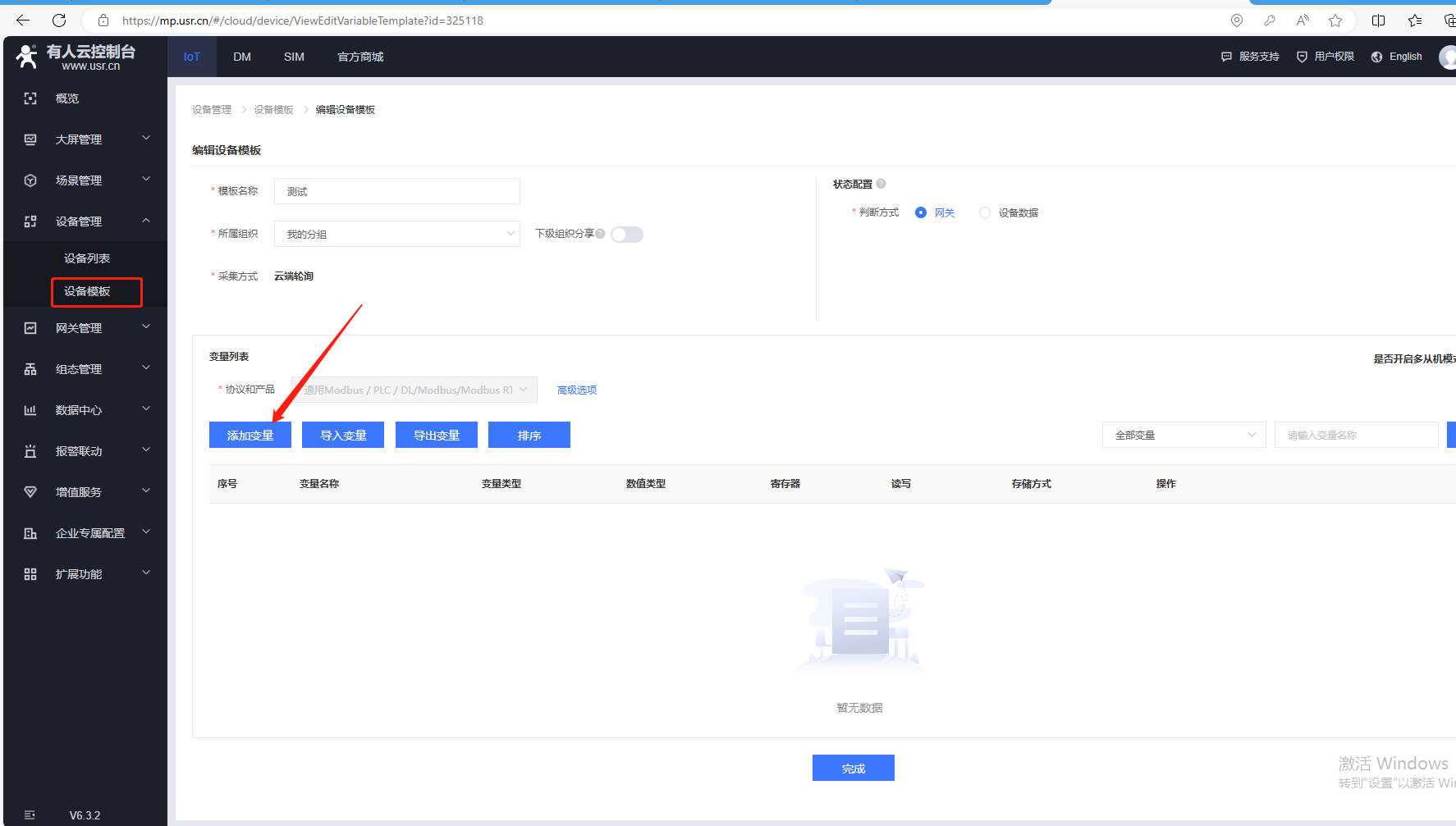

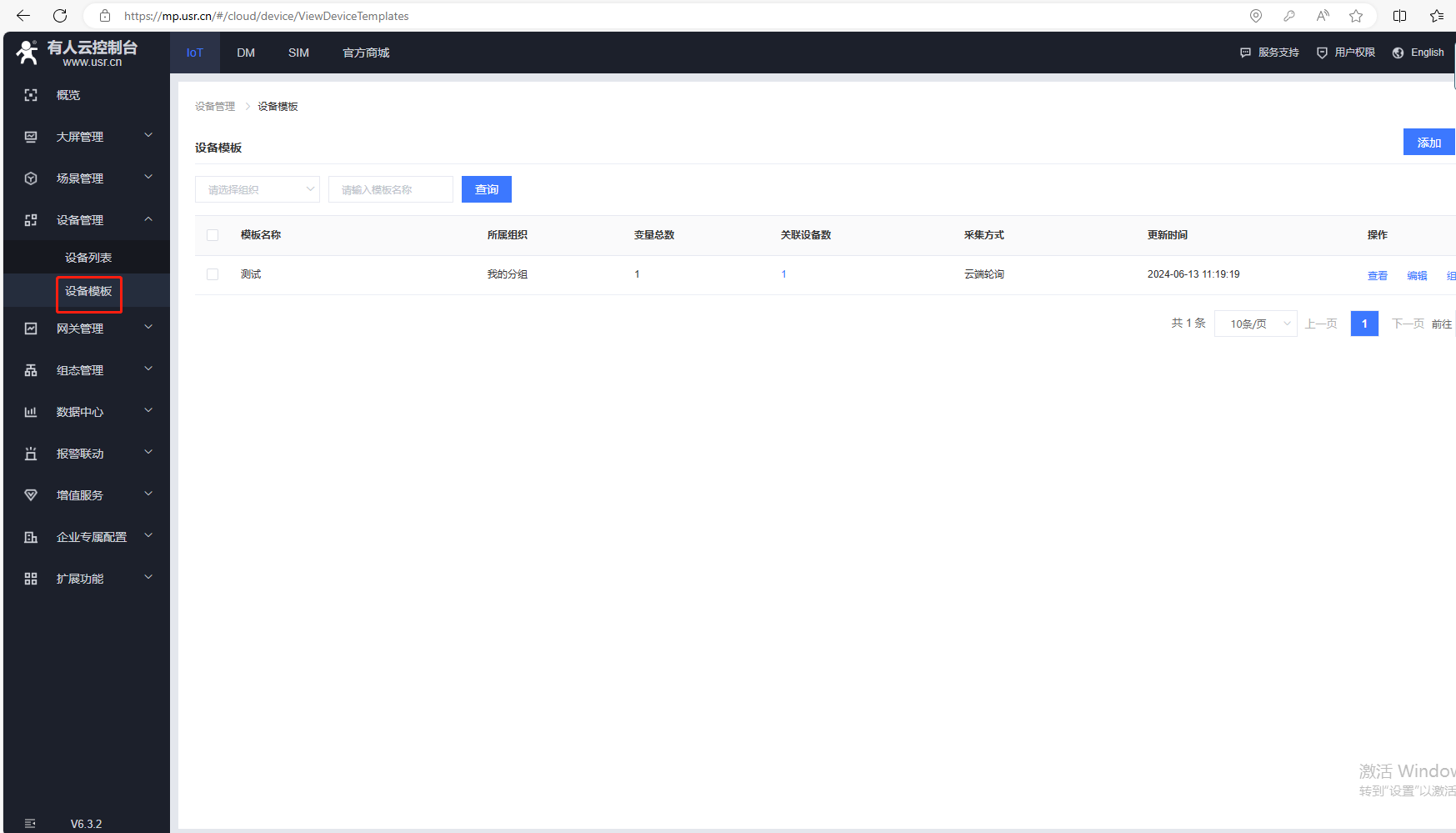

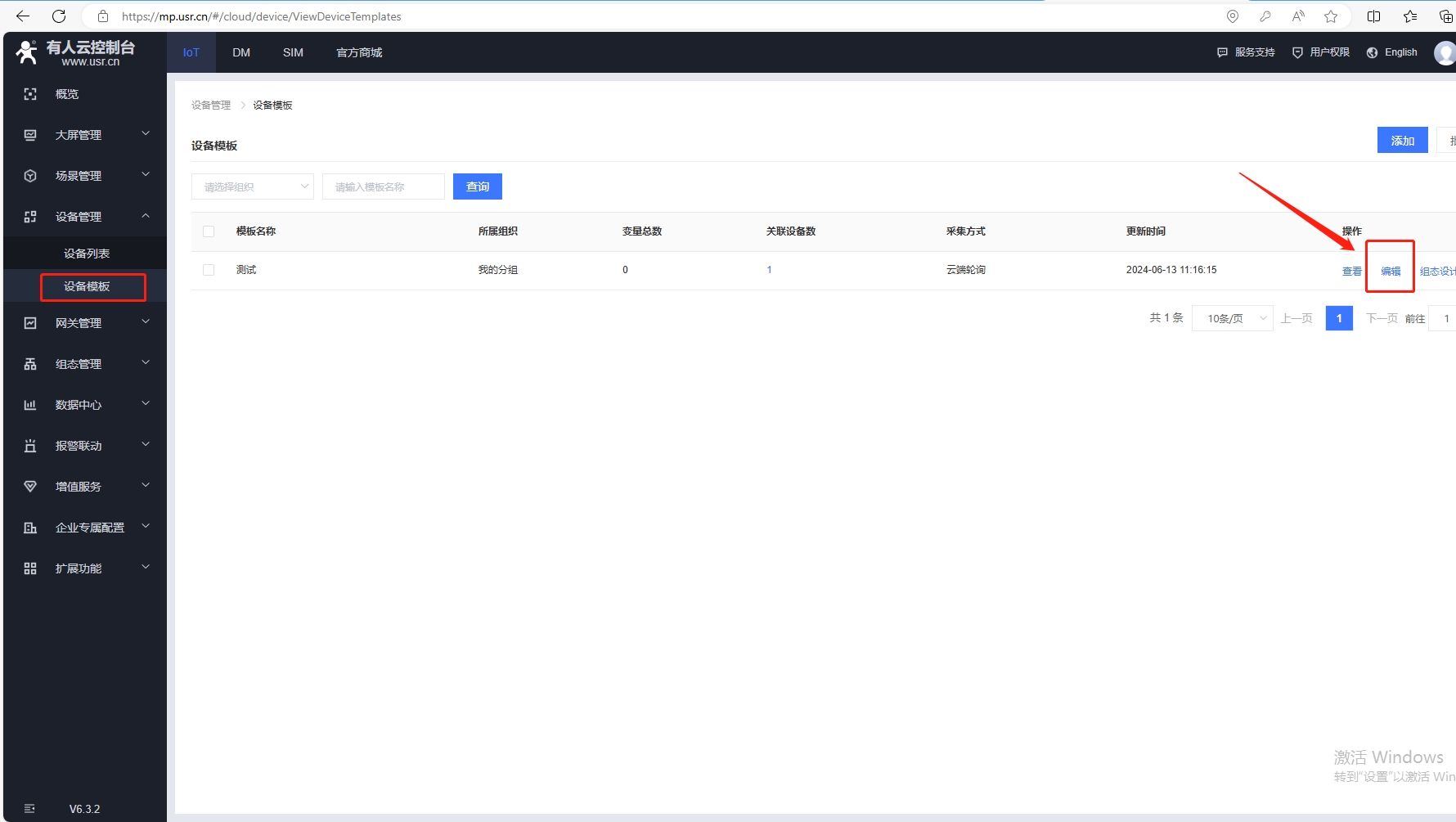

(7)添加變量,點擊設備管理,點擊設備模板,點擊編輯。

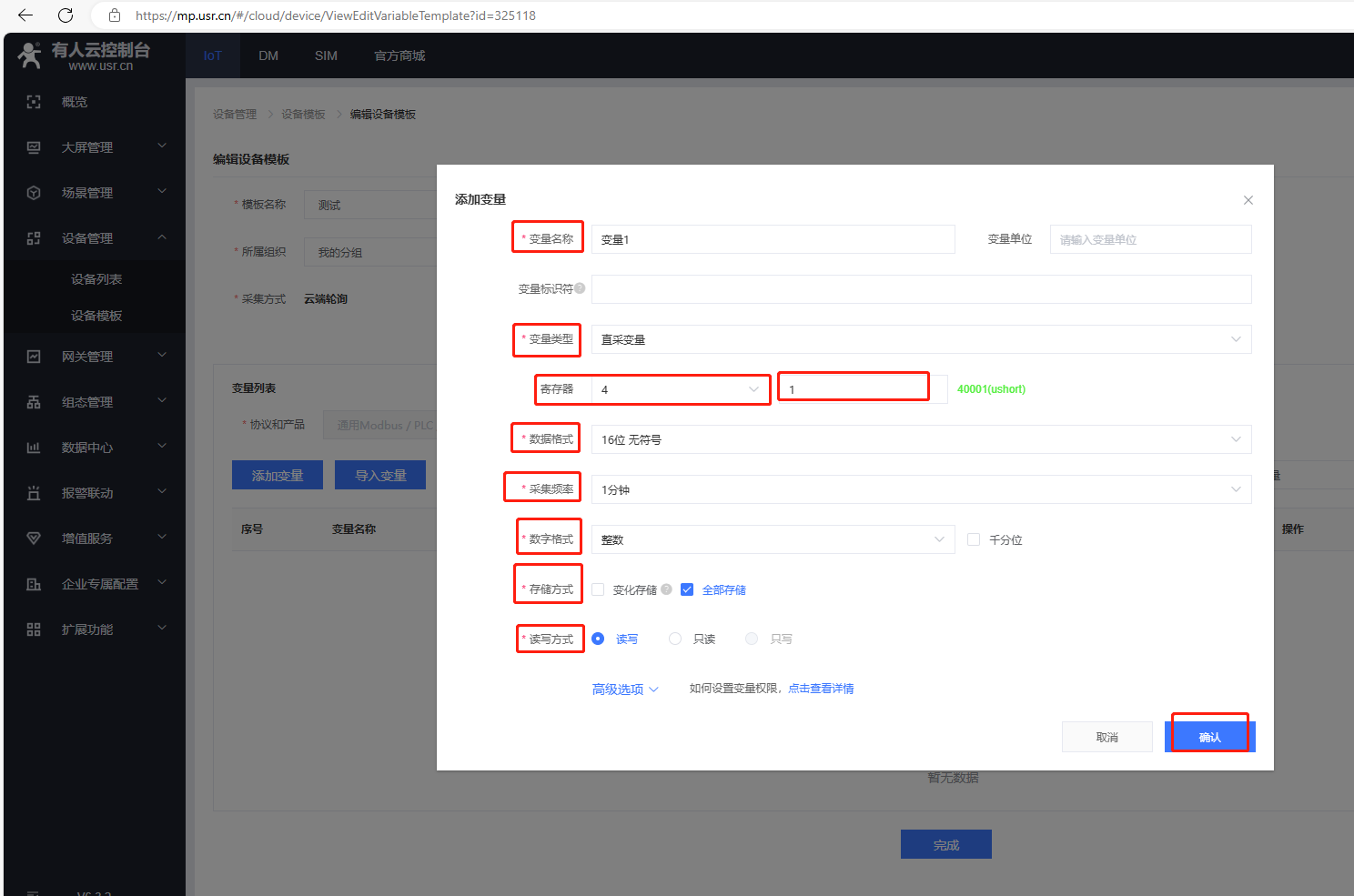

輸入變量名稱,選擇變量類型,寄存器功能碼用4(對應03讀功能碼),變量設置1(對應實際寄存器地址十進制0,實際寄存器地址十進制加1,填入變量)。

采集頻率1分鐘。

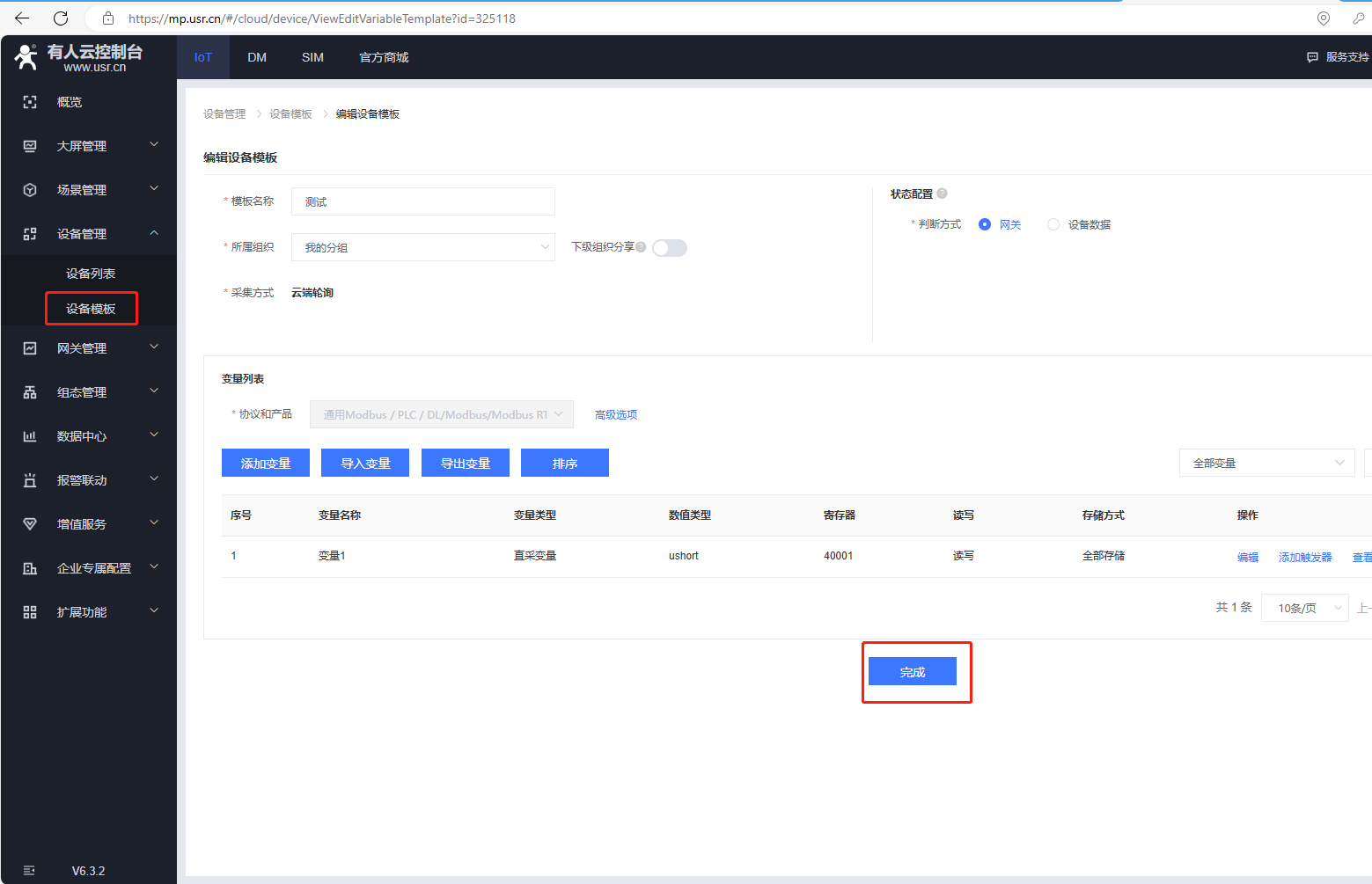

可以選擇存儲方式和讀寫方式,點擊確認,最后點擊完成。

四、USR-WIFI232-B2參數設置

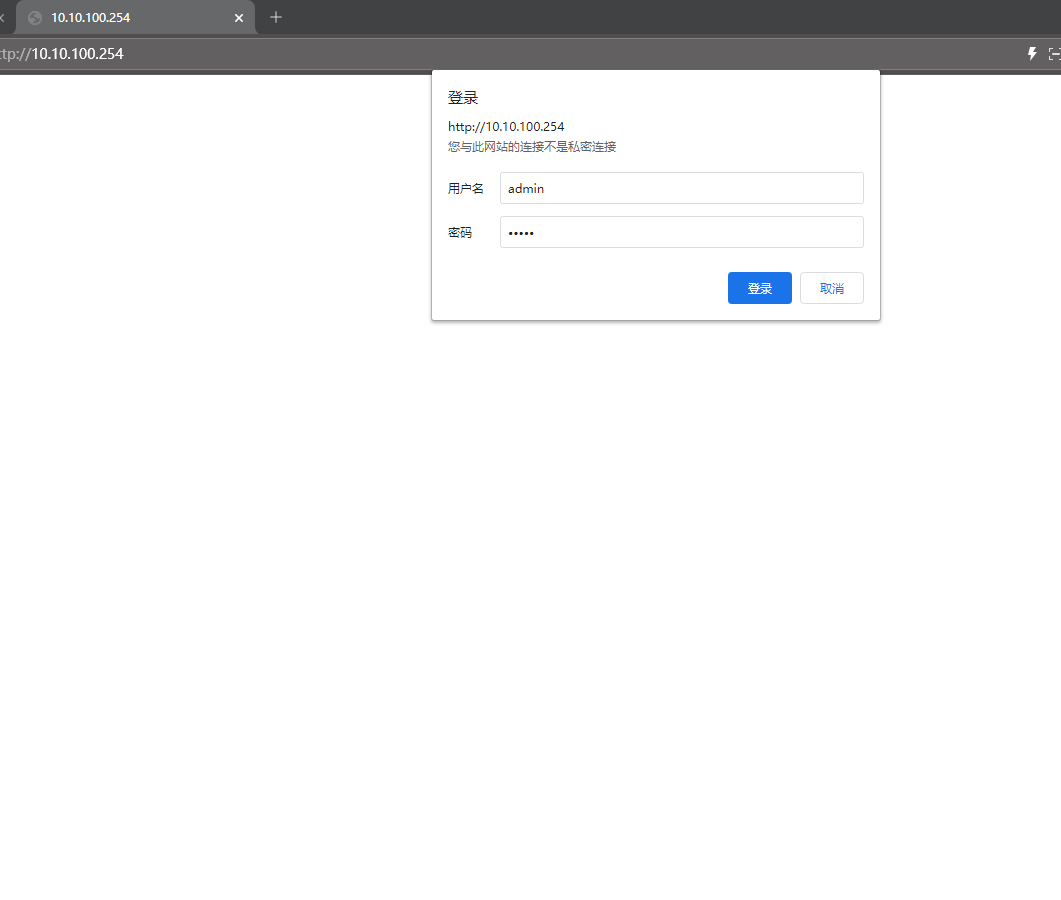

1、電腦連接USR-WIFI232-B2的WiFi,瀏覽器輸入10.10.100.254登陸網頁

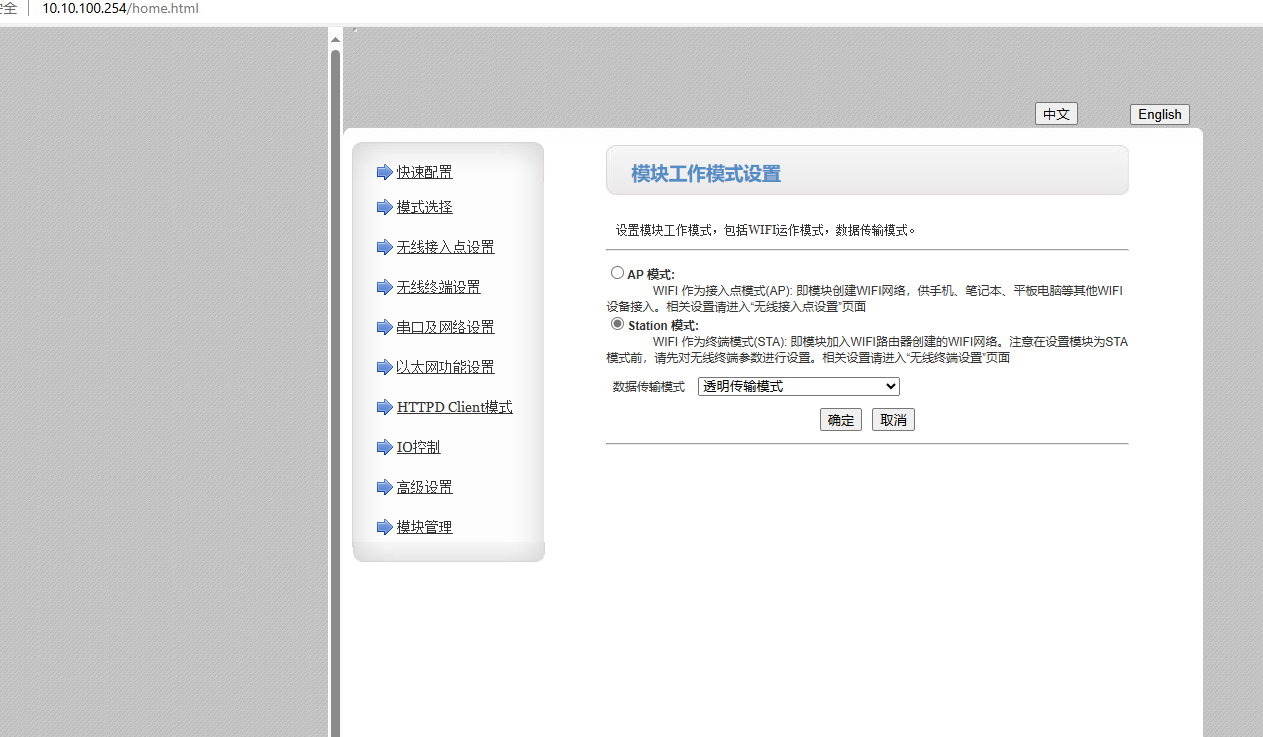

2、模式設置STA模式

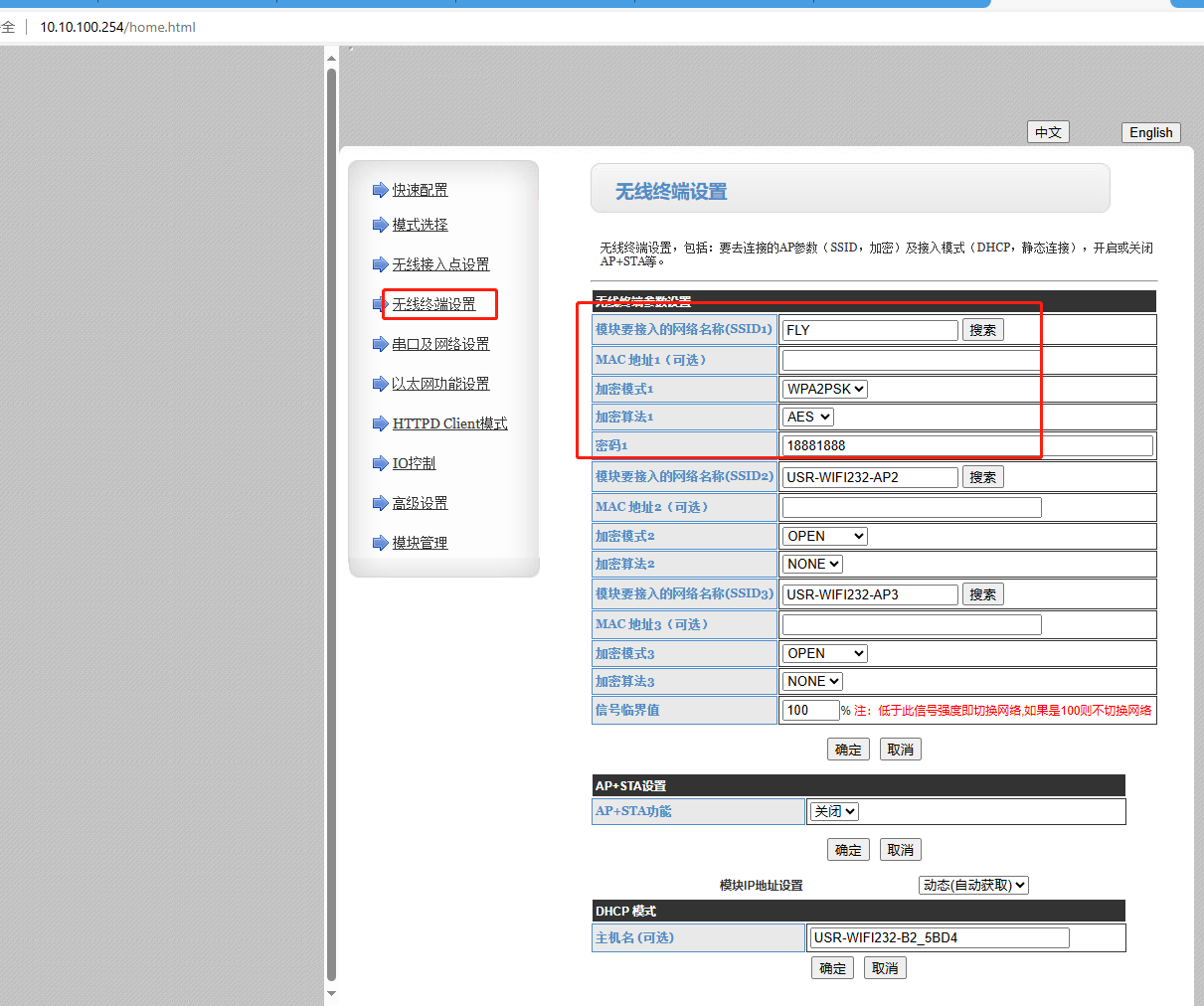

3、無線終端配置

設置要連接的可以上外網的路由器WiFi和密碼,點擊確定。

4、串口及網絡設置

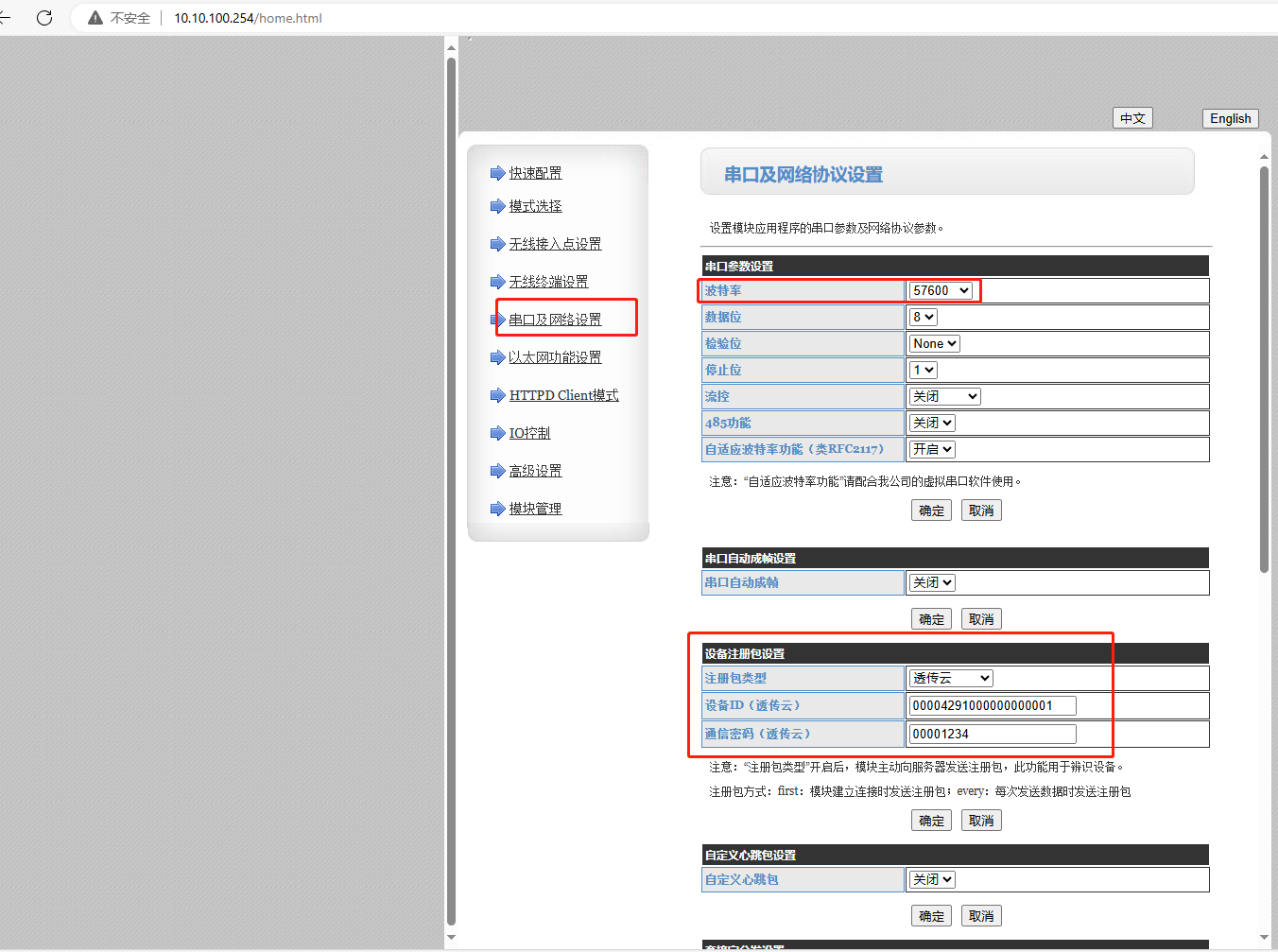

串口參數波特率57600。

開啟注冊包,選擇透傳云,設備ID填添加有人云的ID 00004291000000000001,通信密碼填00001234,點擊確定。

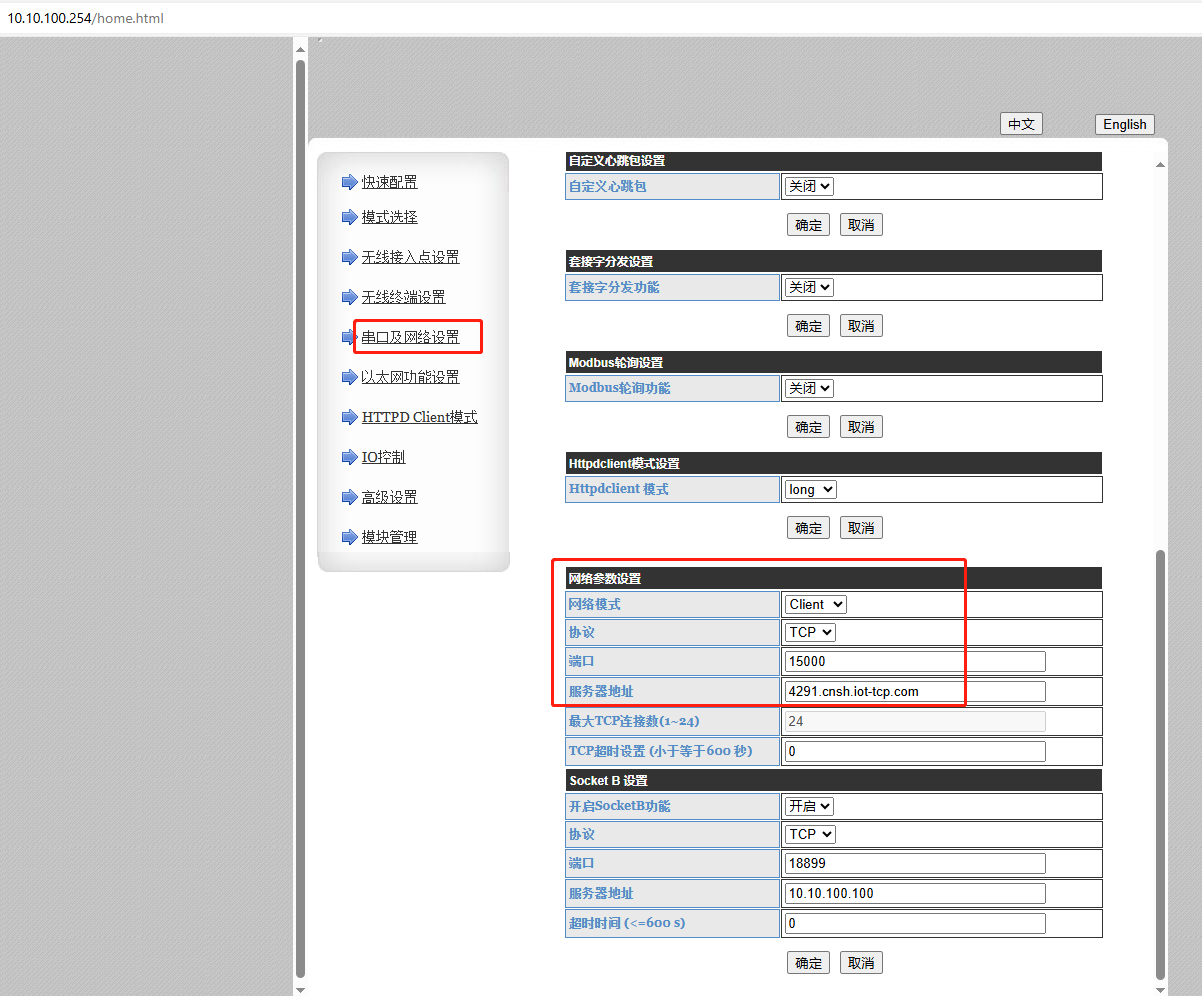

網絡參數模式CLient,協議TCP,端口15000,服務器地址填4291.cnsh.iot-tcp.com。

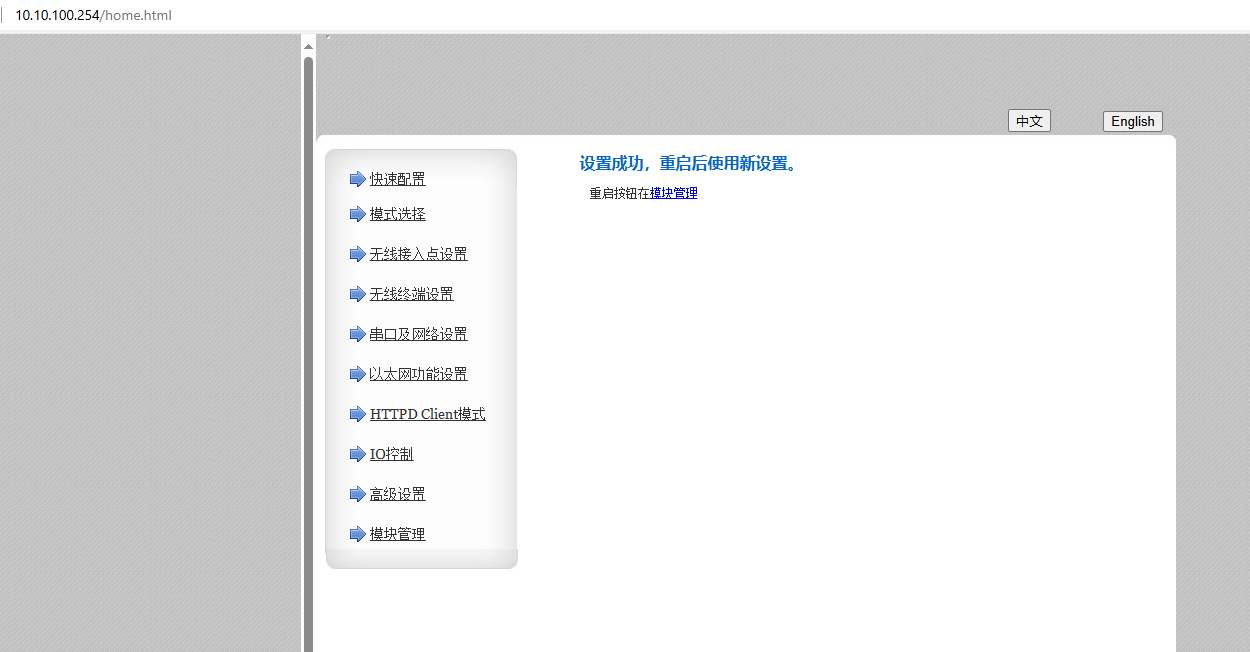

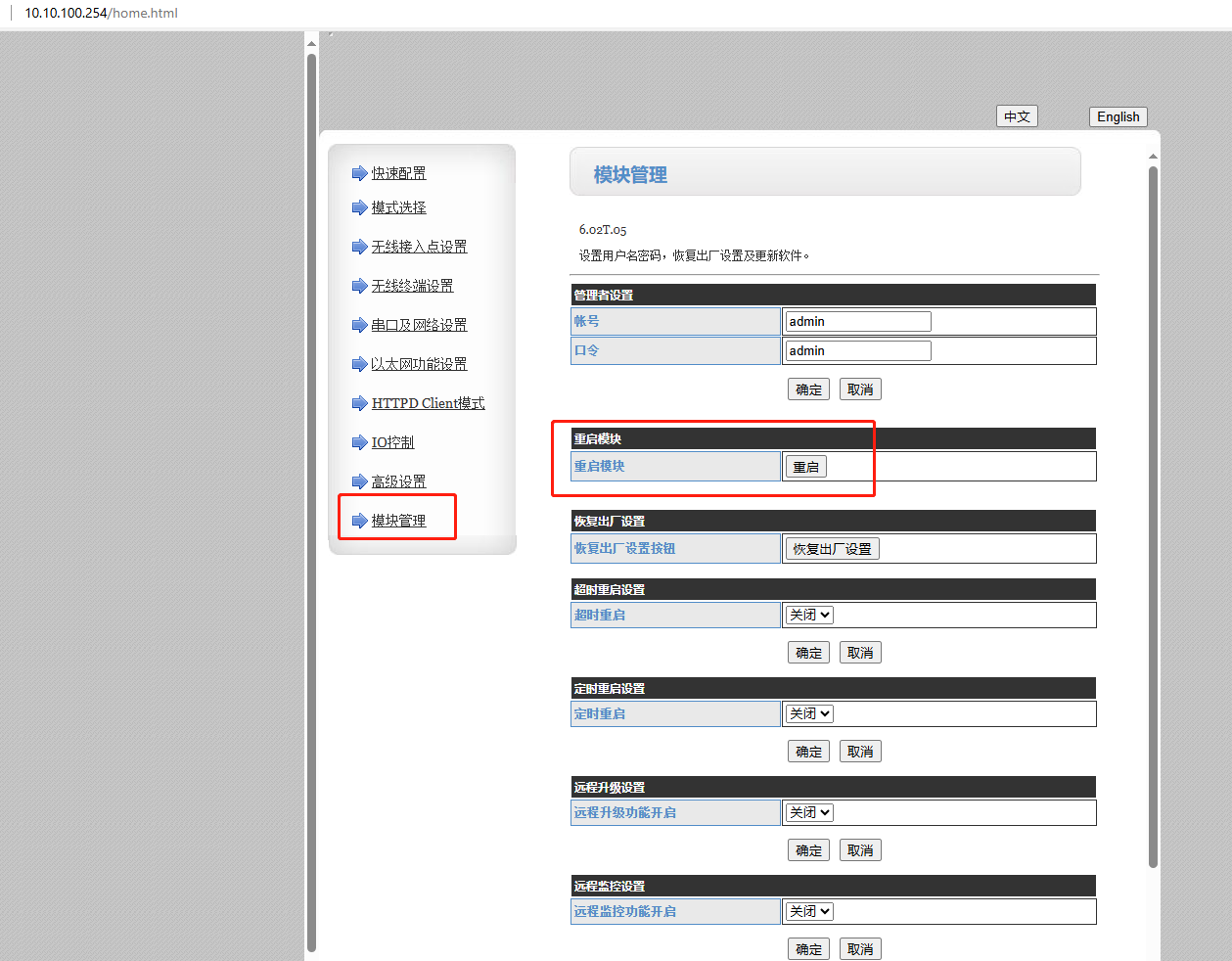

5、模塊重啟

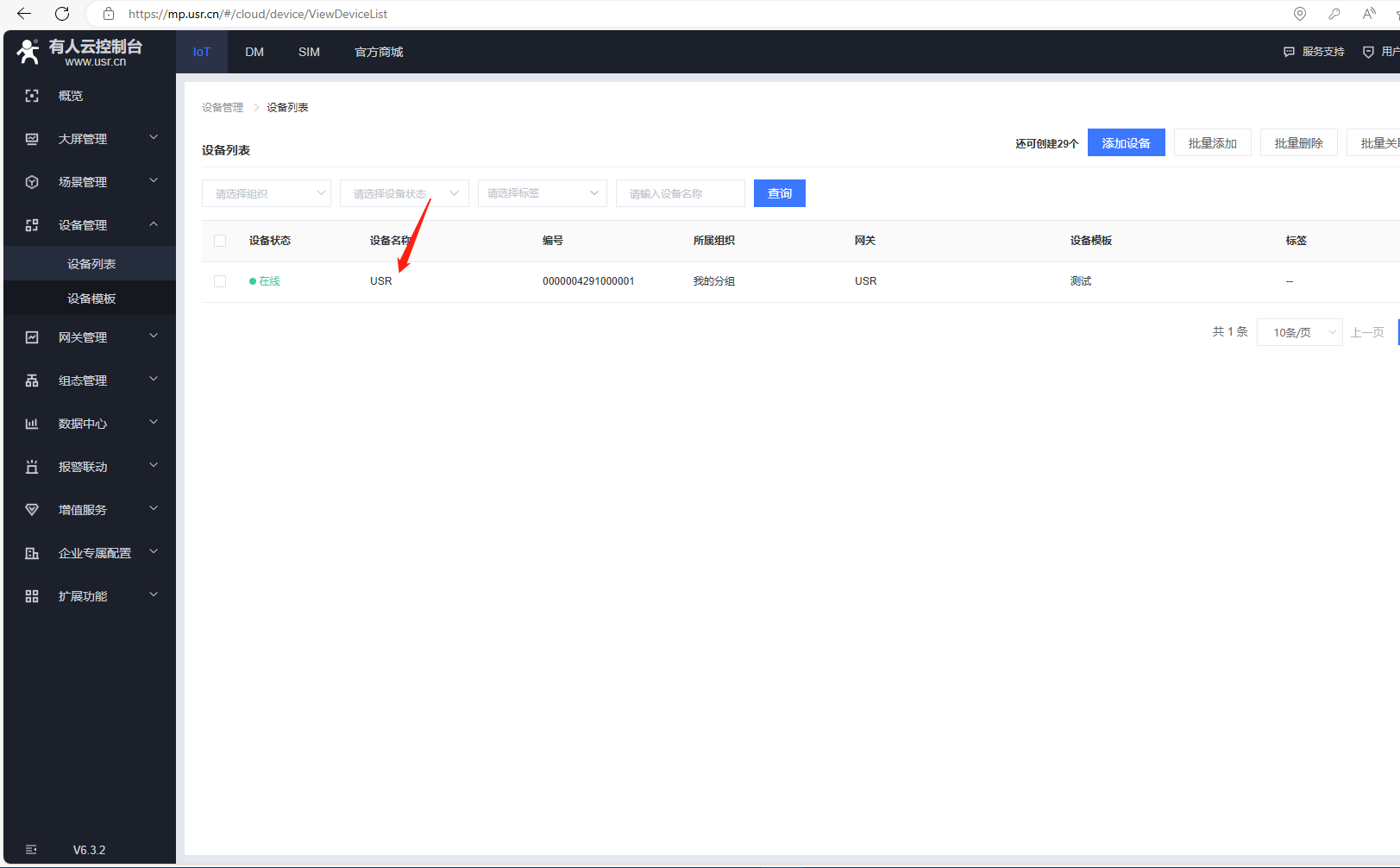

6、有人云設備在線返回設備列表,點擊設備名稱,可以去查看變量當前值。

五、數據調試

1、打開串口軟件MODBUS slave軟件,配置參數

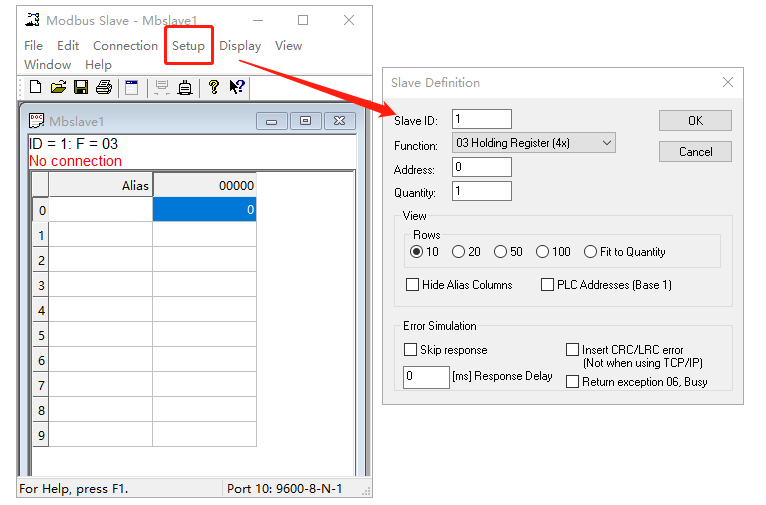

(1)點擊Setup,Slave ID從機地址用1,F(xiàn)unction功能碼用03,Address寄存器起始地址用0,Quantity寄存器地址數量用1。

就是模擬從機地址1,采集1個寄存器地址0的數據。

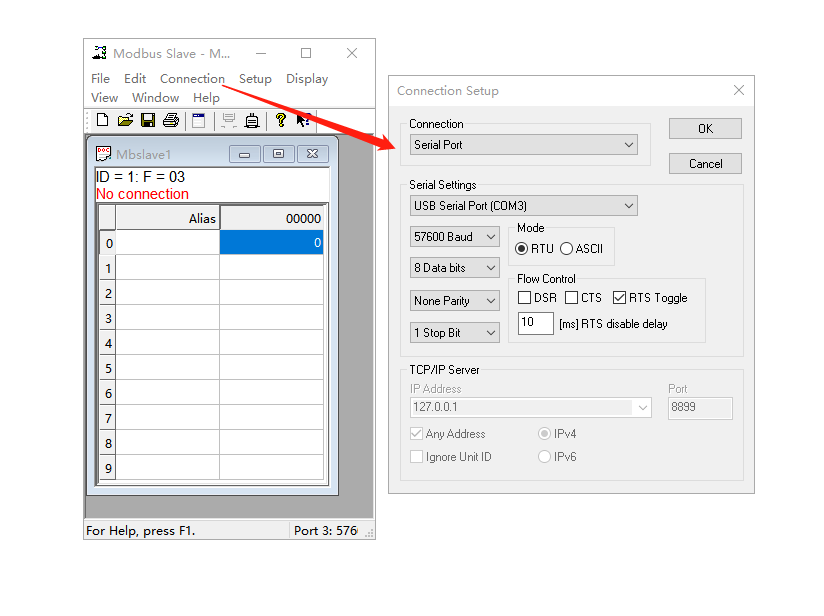

(2)點擊Connection,選擇串口,對應USR-WIFI232-B2所接USB-RS232串口線的COM口號,串口參數和USR-WIFI232-B2串口參數保持一致。 Mode選擇RTU,模擬MODBUS RTU協議串口。

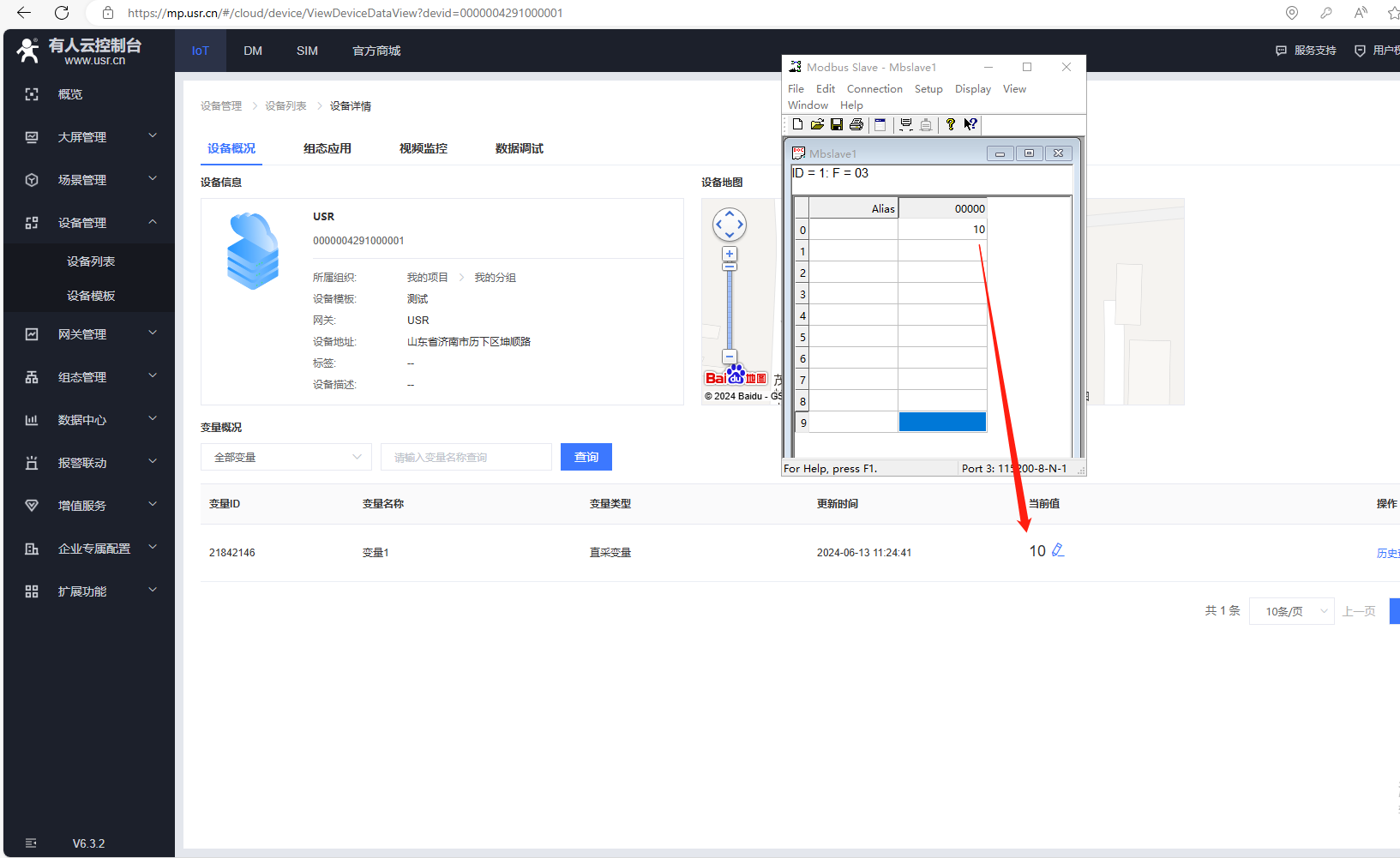

2、MODBUS slave數據設置10,有人云設備列表1分鐘采集,可以看到變量采集的當前值數據10。

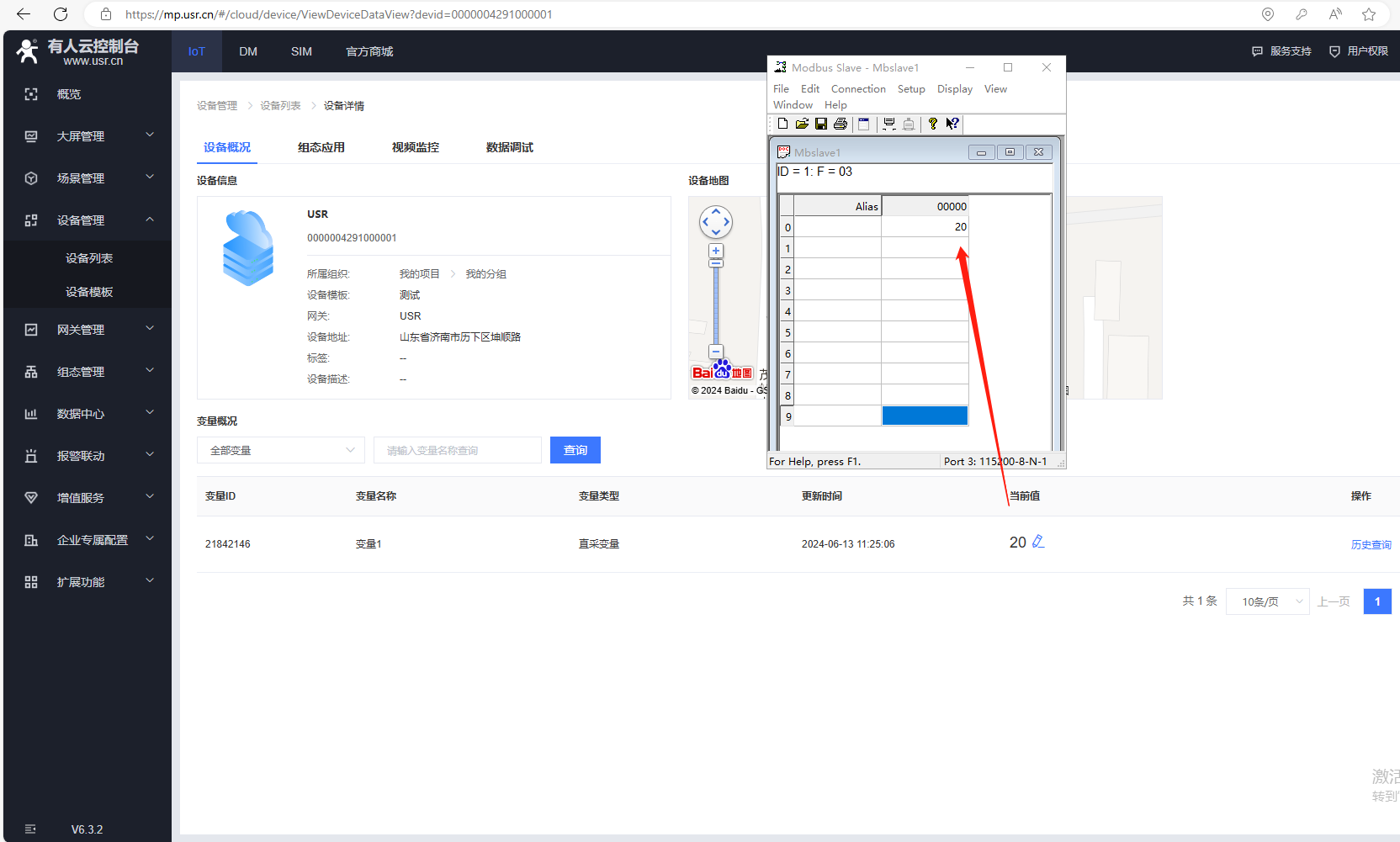

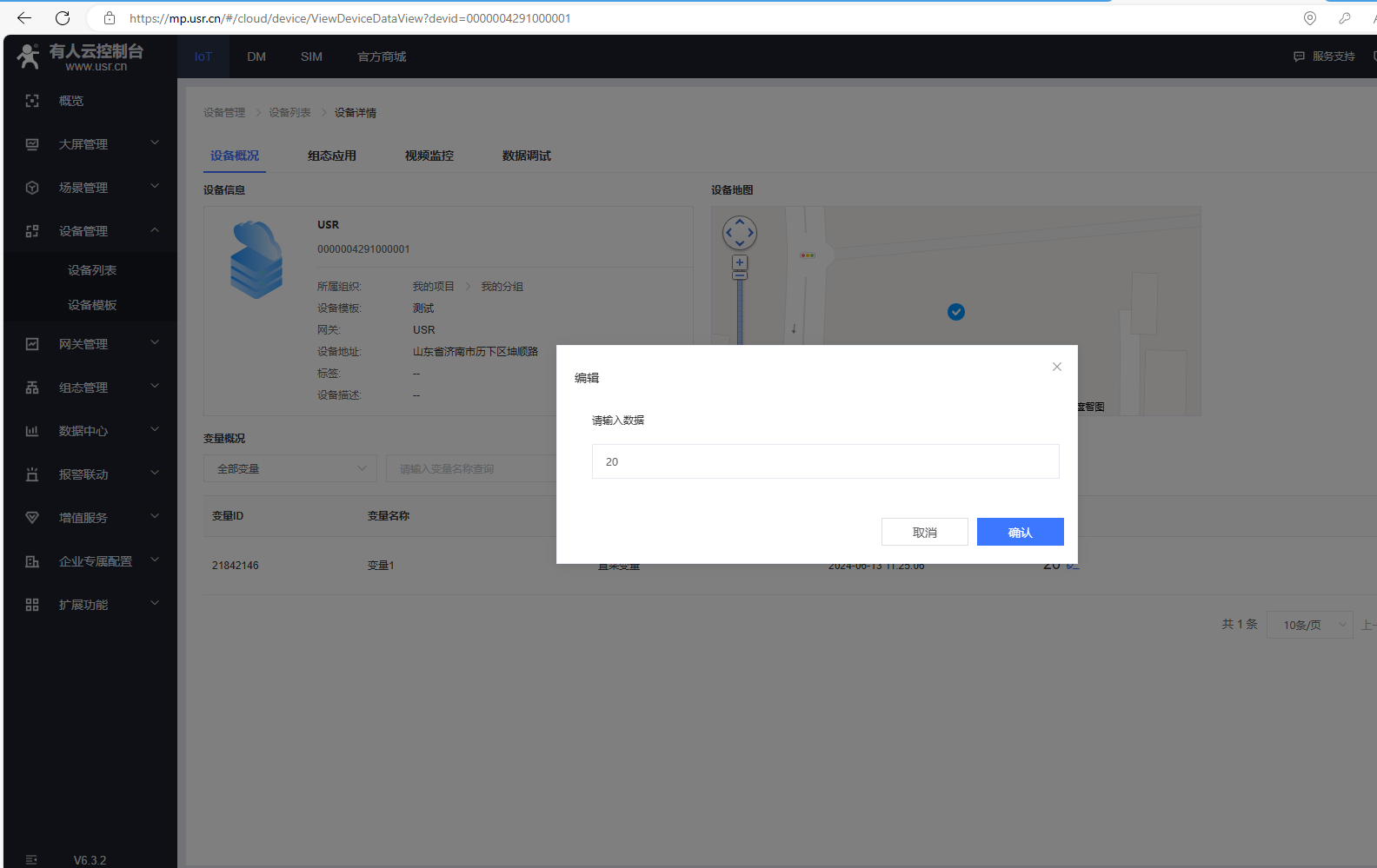

3、有人云寫數據20,MODBUS slave數據變?yōu)?0。

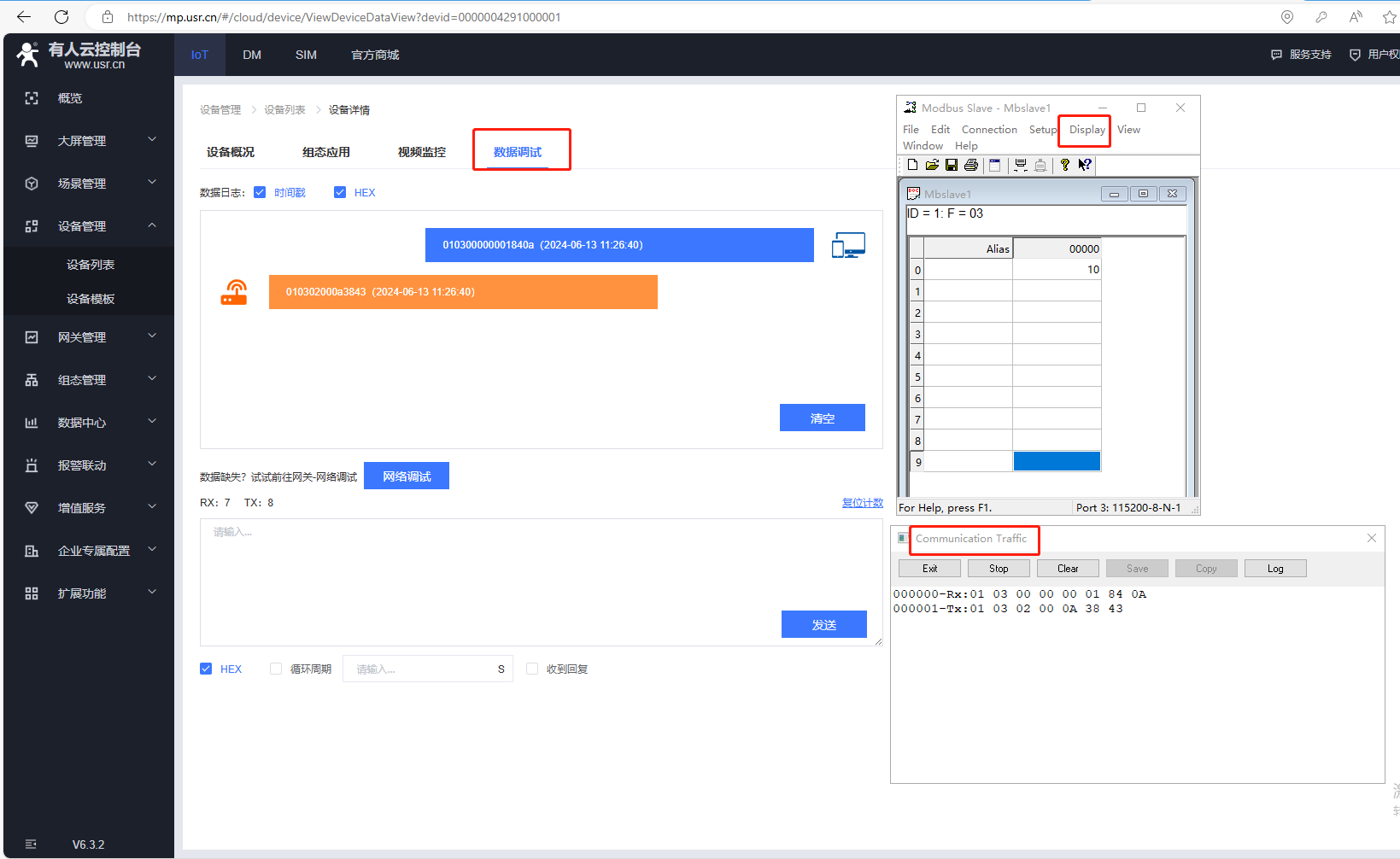

4、有人云數據調試功能

還可以利用有人云的數據調試功能,查看有人云的數據收發是否正常。

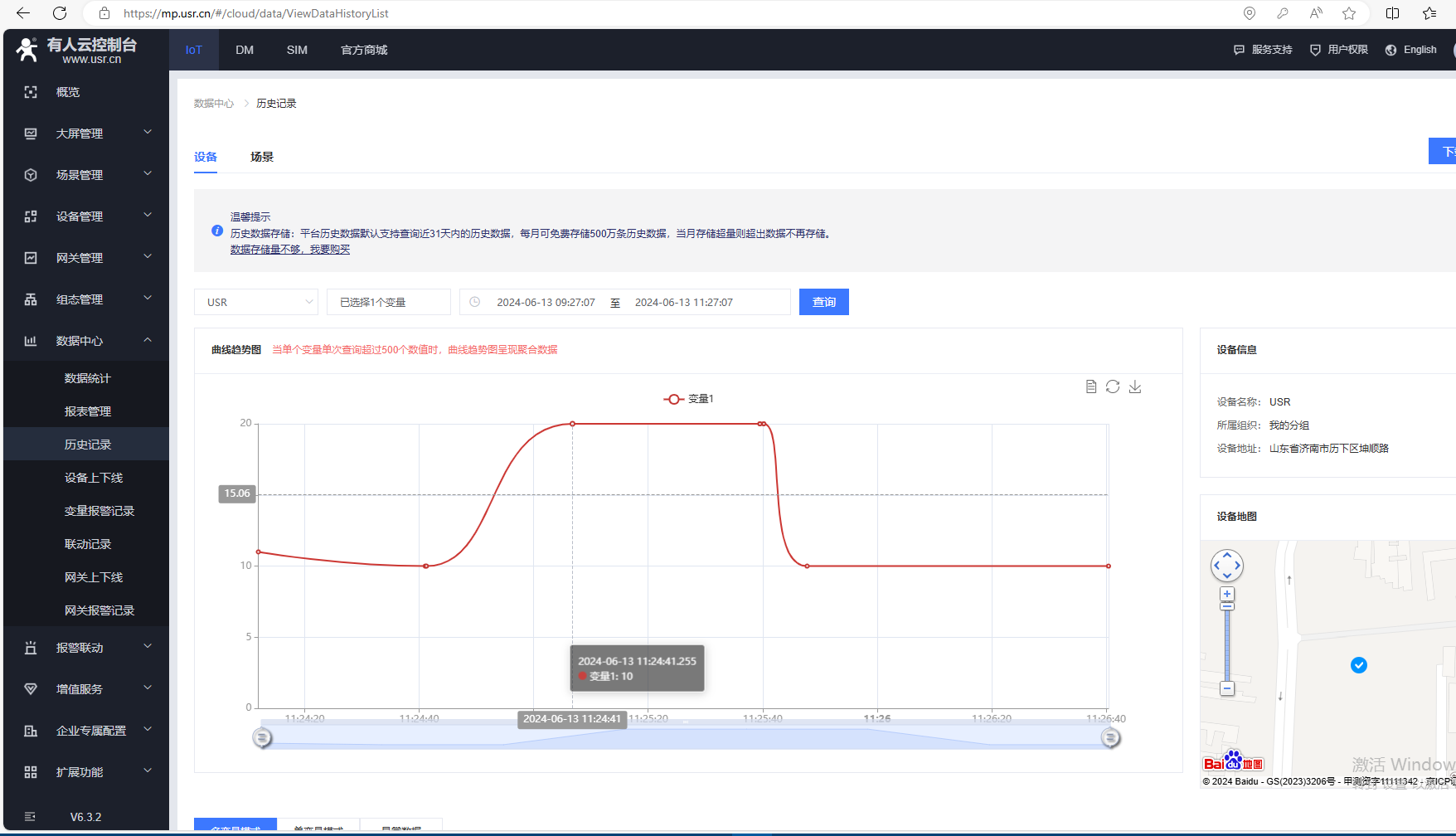

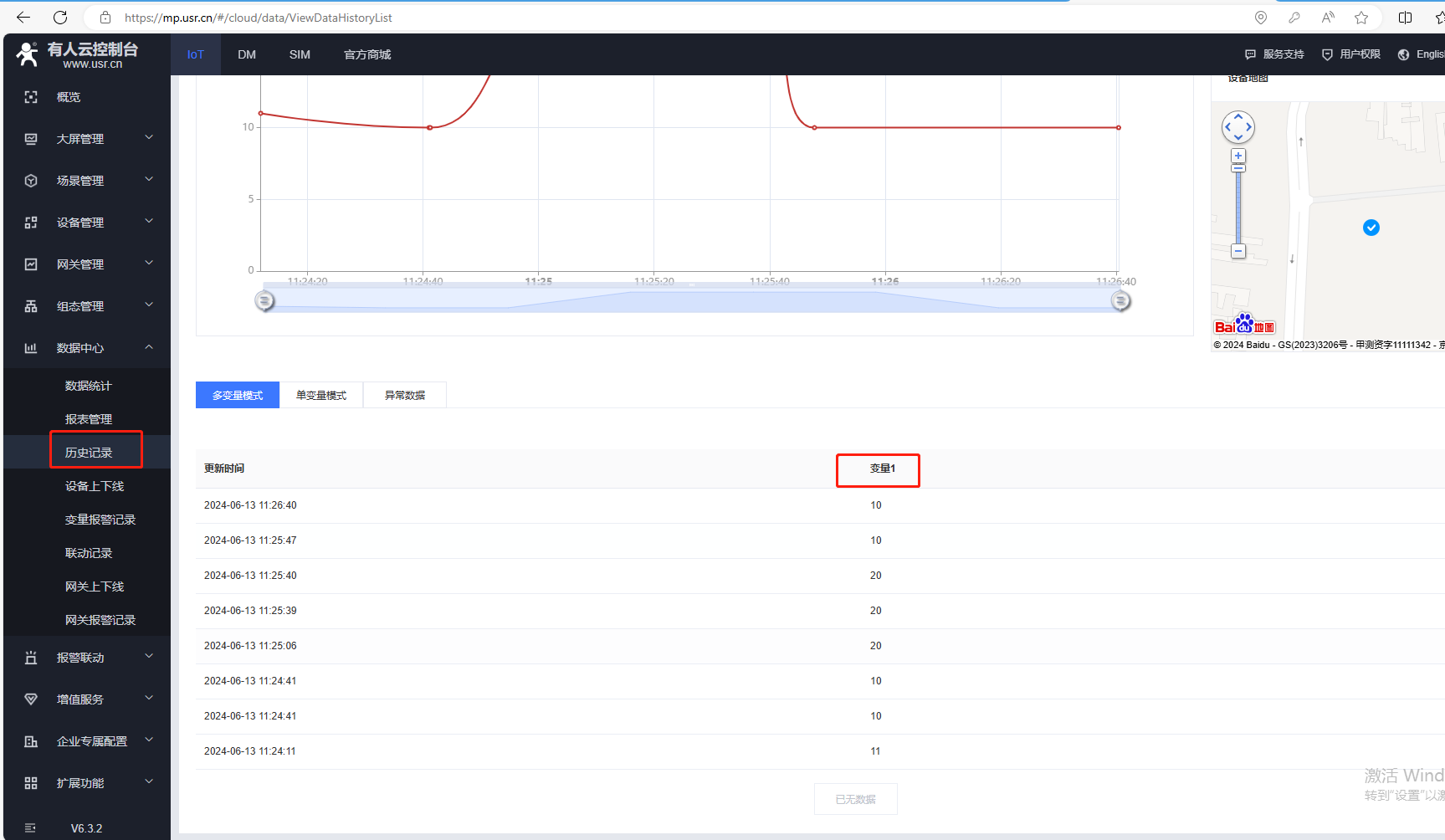

5、數據中心,歷史記錄查看歷史曲線和歷史數據




編寫人:金志方 編寫日期:2024-07-04

審核人:金志方 審核日期:2024-07-04

訂正版本:V1.0 訂正內容:初稿
