USR-G780s（輕邊緣）TCP連接遠程服務器透傳上報示例

一、資料下載

USR-G771&G780s使用說明書（輕邊緣）鏈接：http://wxxtd.cn/Download/1435.html

USR-G771&G780s標準AT指令集（輕邊緣）鏈接：http://wxxtd.cn/Download/1437.html

USR-CAT1 設置軟件(輕邊緣）鏈接：http://wxxtd.cn/Download/1438.html

MODBUS SLAVE軟件可以百度自行下載

二、硬件連接

1、所需物品

USR-G780s 產品 1臺

12V電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

USR-G780s 的232串口接USB-RS232串口線到電腦USB口，然后產品接12V電源適配器上電。

電腦下載并打開 USR-CAT1 設置軟件(輕邊緣），安裝MODBUS SLAVE軟件。

3、查看端口號

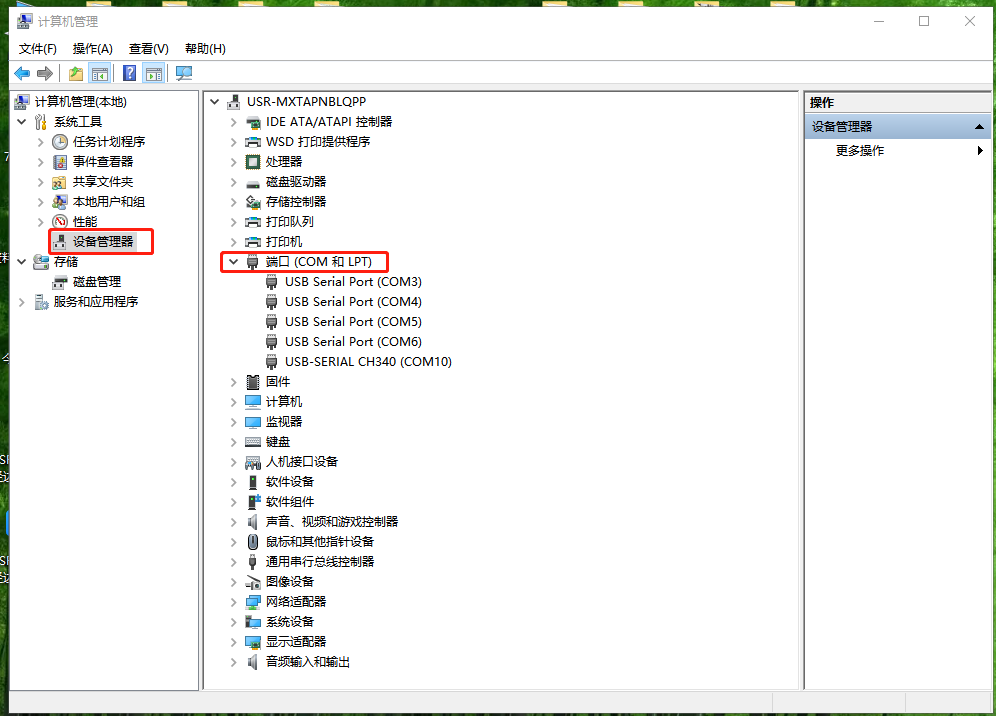

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接USR-G780s的USB-RS232串口線COM口號，COM3。

三、USR-G780s參數設置

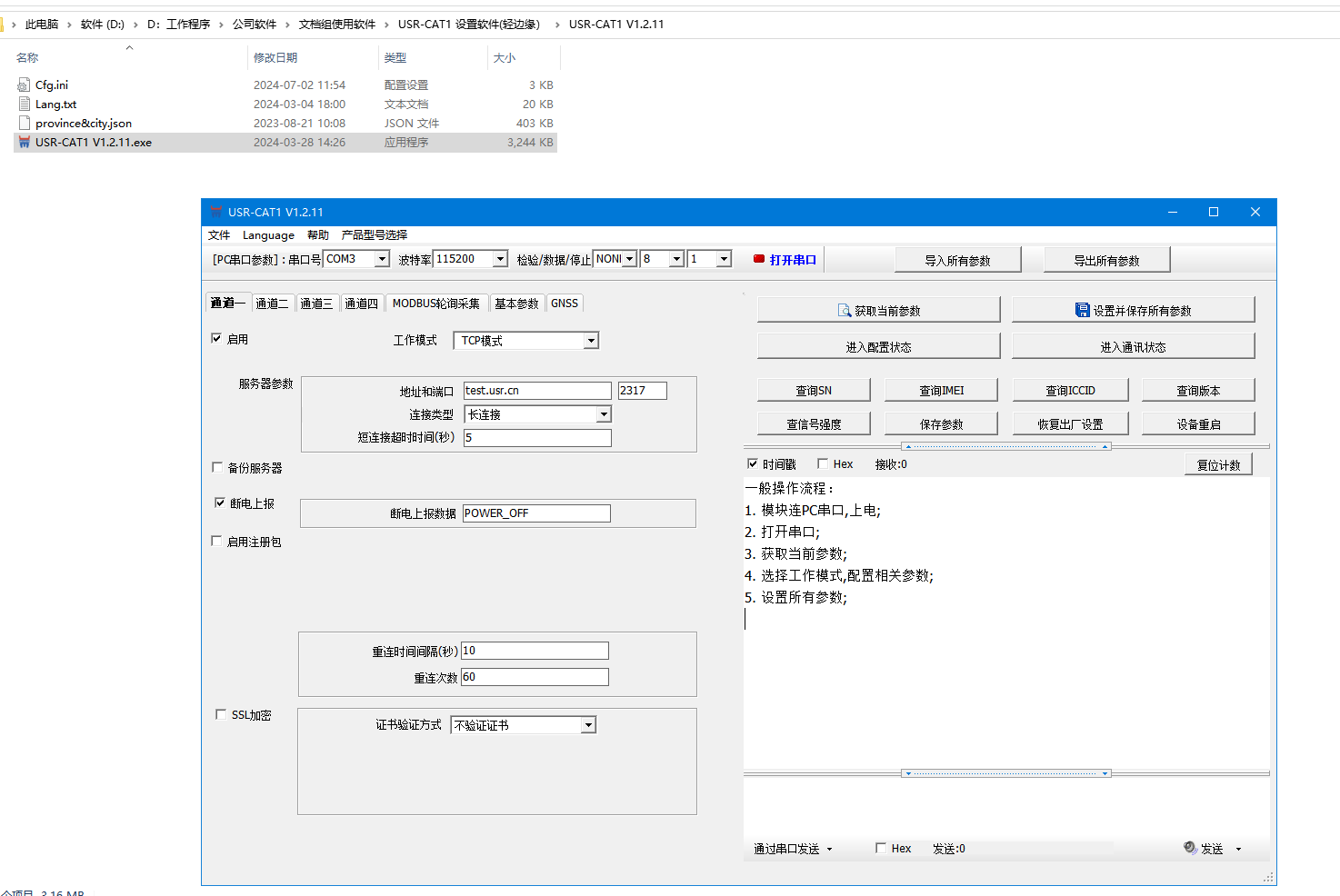

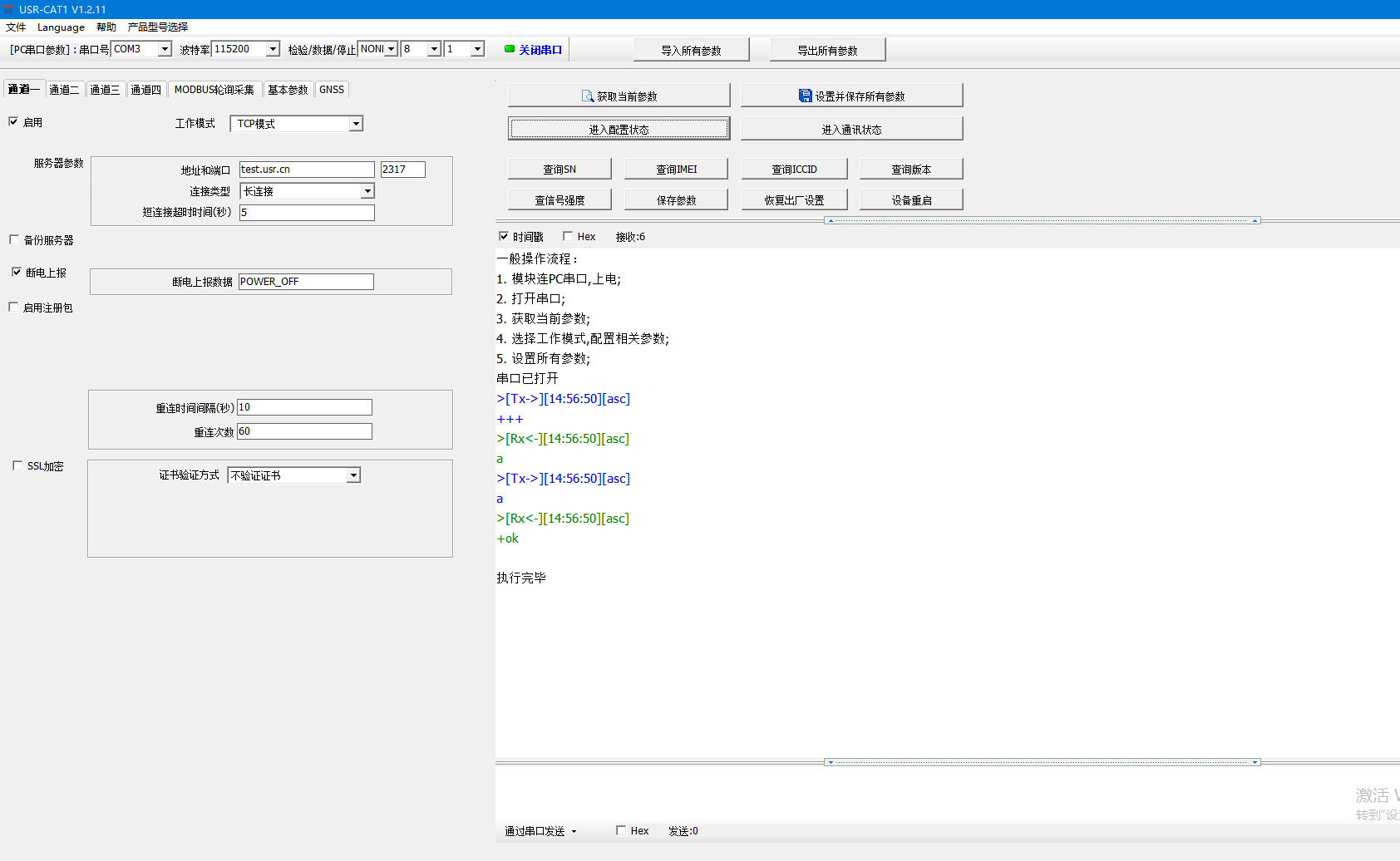

1、打開USR-G780s的設置軟件

2、點擊進入配置狀態

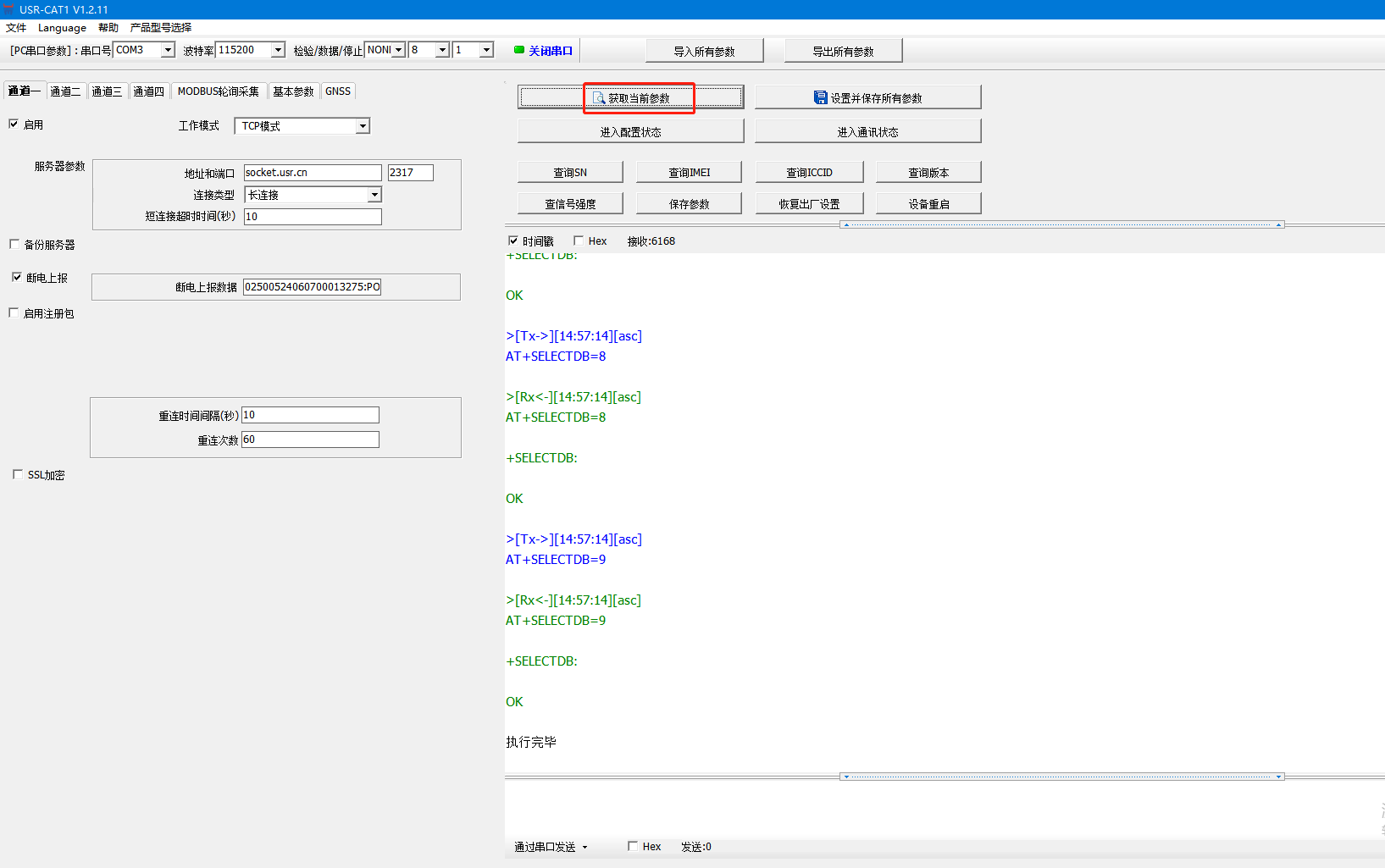

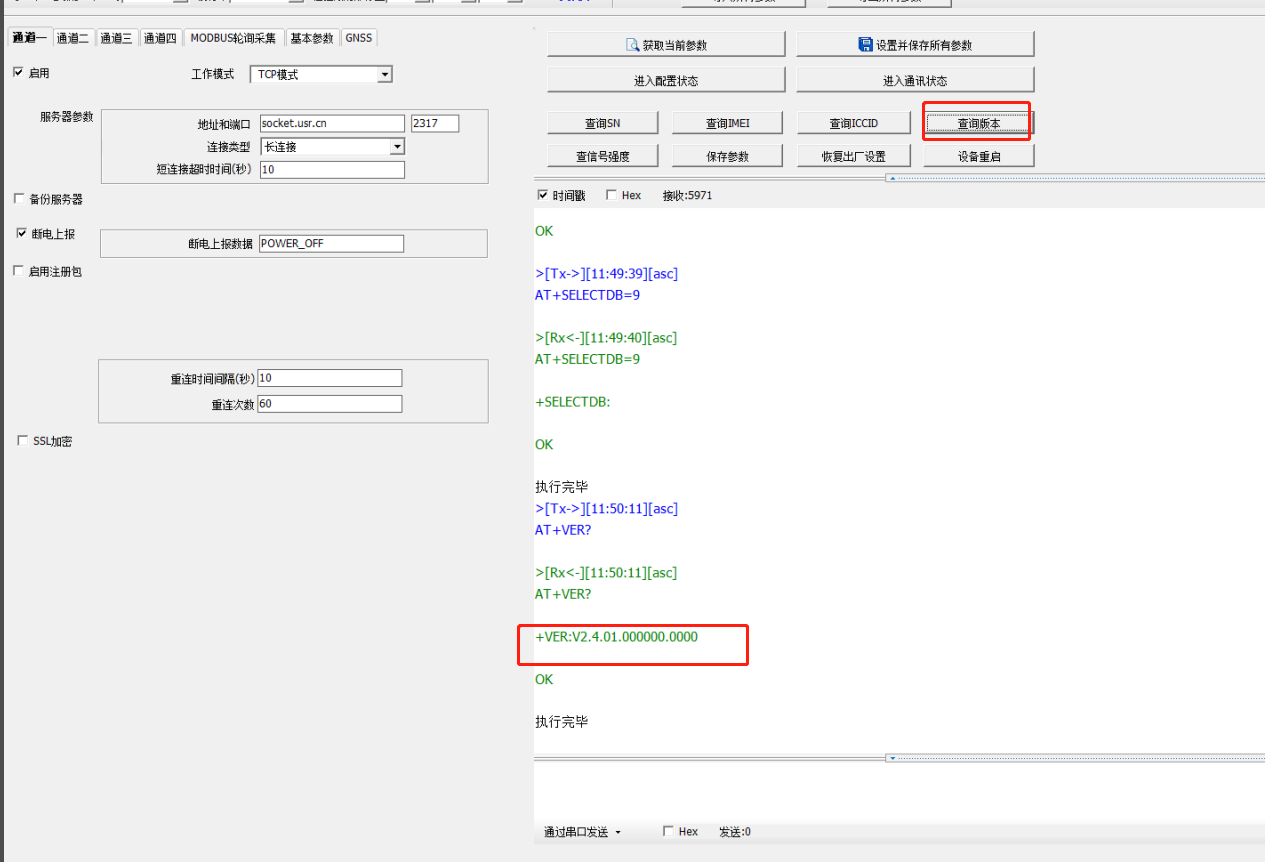

3、點擊獲取當前參數，查詢固件版本號

備注：固件VER:V2.4.01.000000.0000及以上版本支持Modbus輪詢。

4、配置通道一參數

通道一：

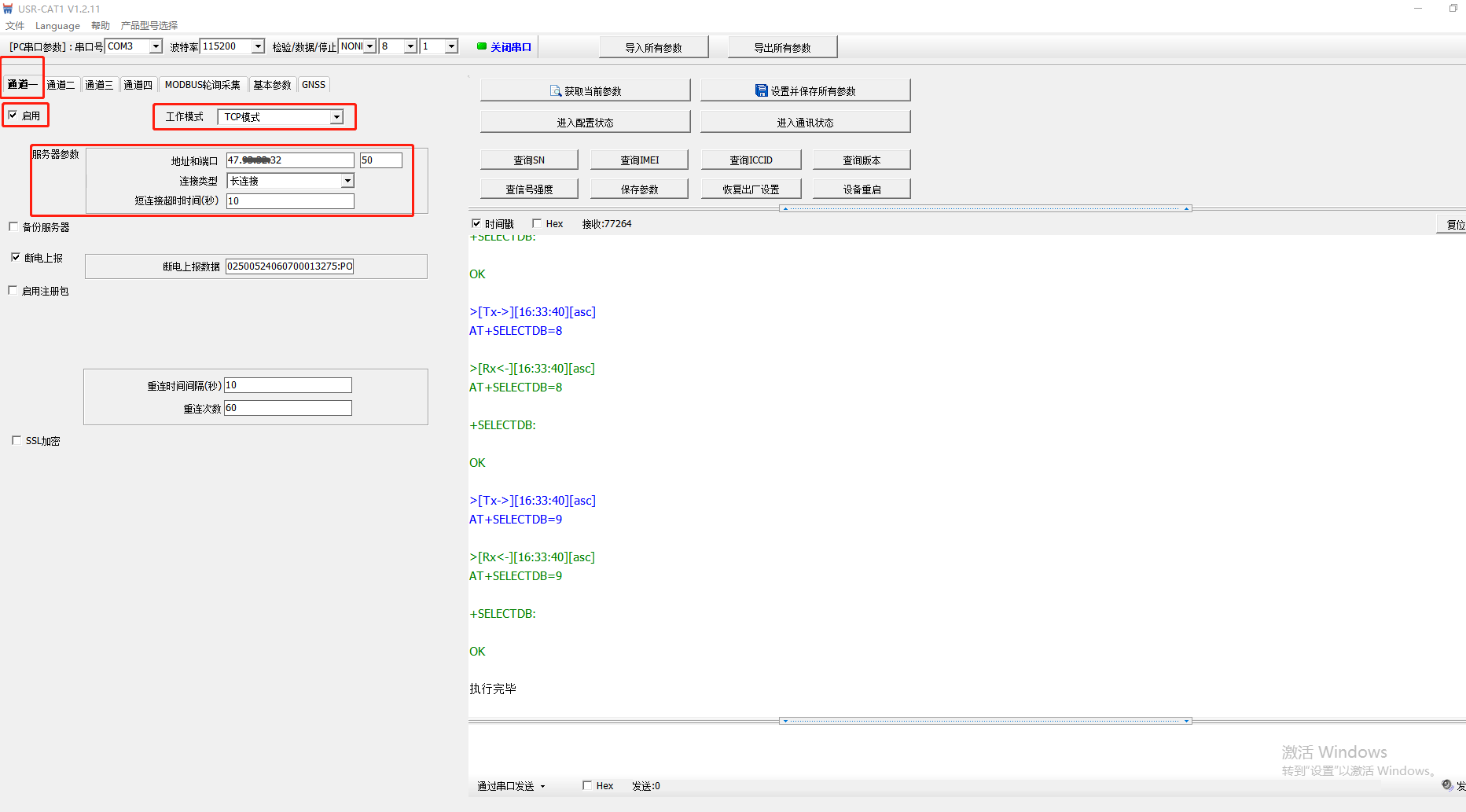

工作模式：TCP模式

服務器參數，地址和端口：填寫要連接的遠程服務器地址和端口

連接類型：長連接

5、配置MODBUS輪詢采集參數，點擊設置并保存所有參數

MODBUS輪詢采集：

啟動Modbus輪詢：勾選

輪詢上報方式：選擇透傳上報

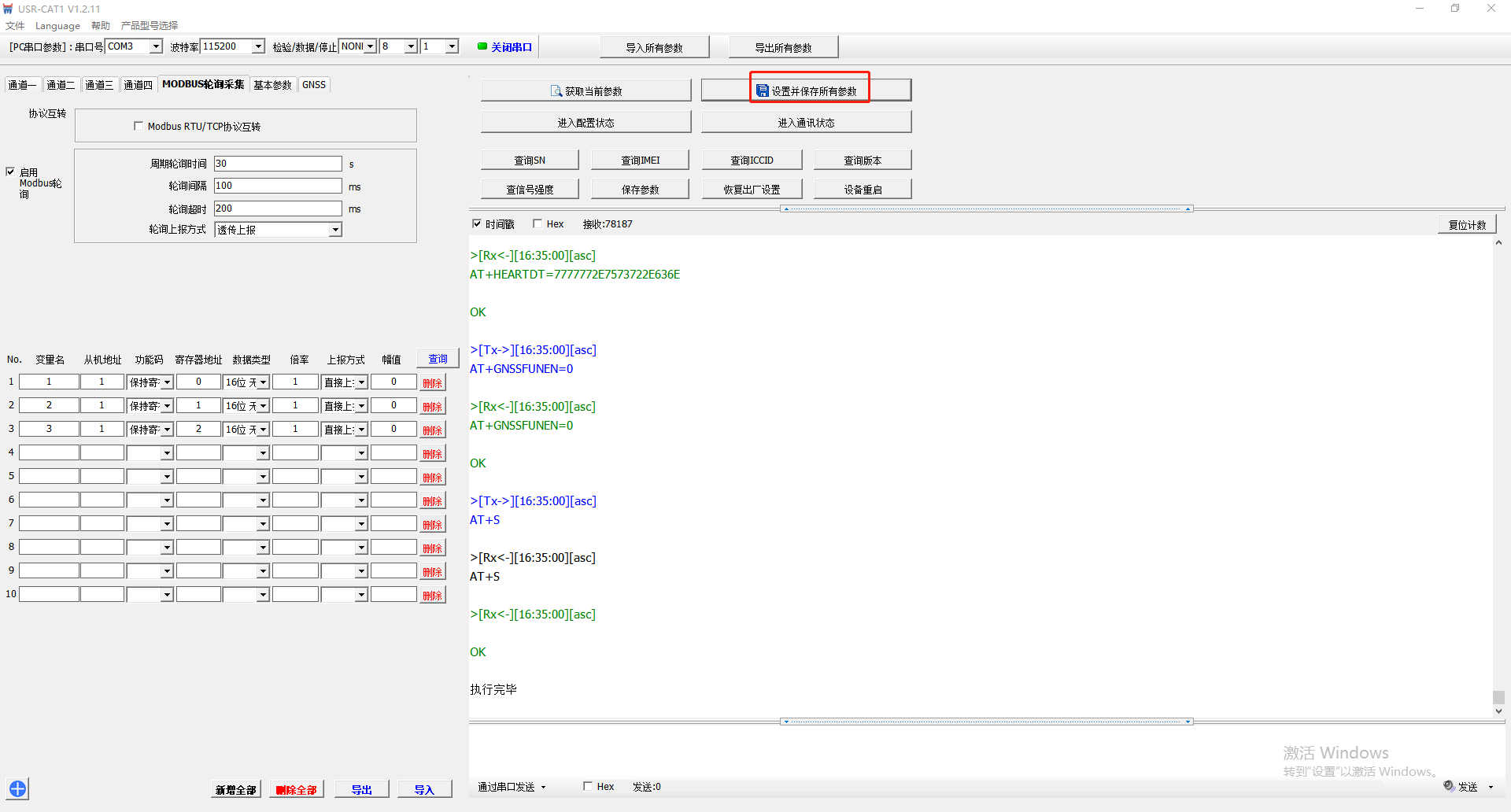

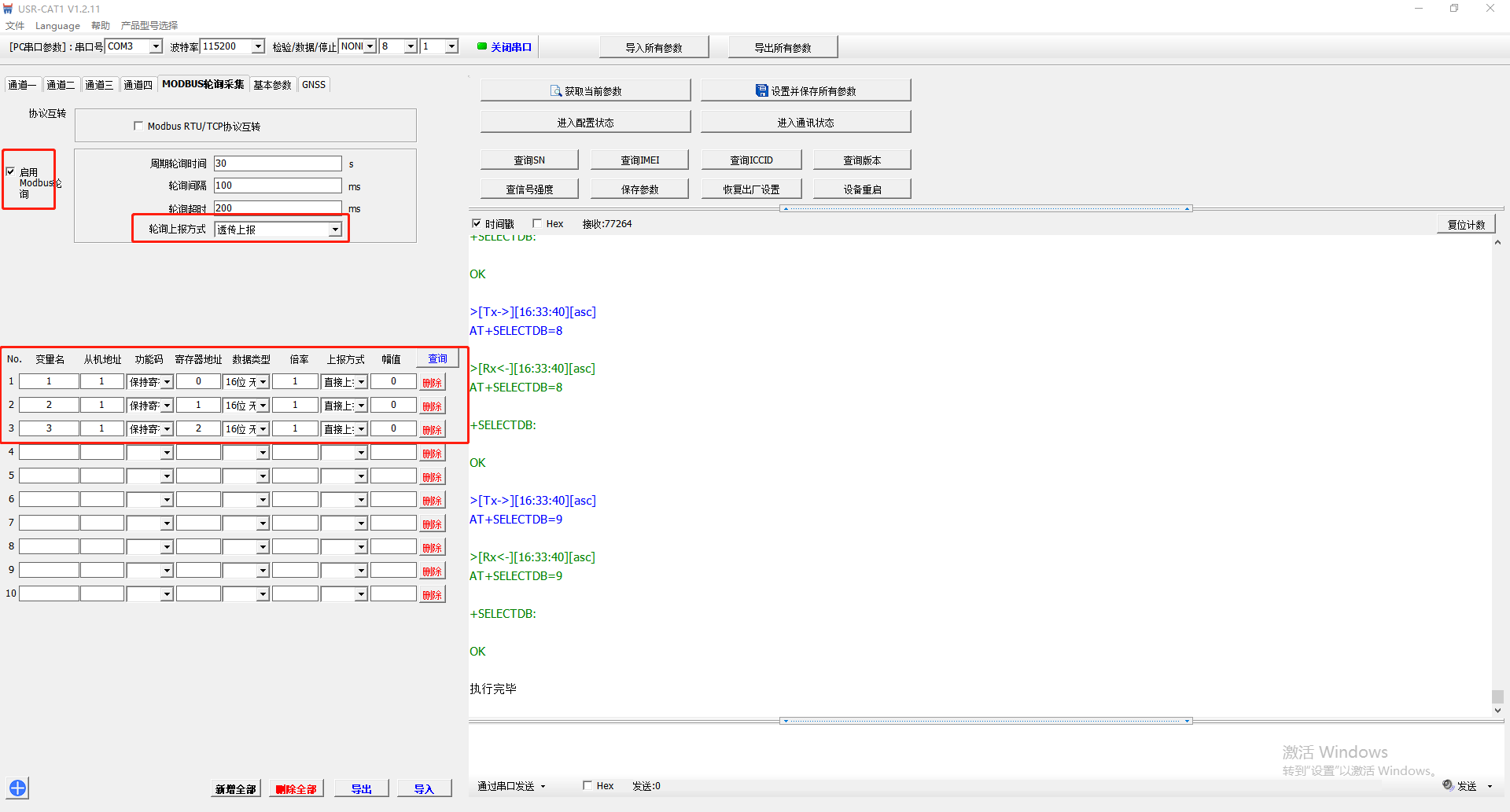

Modbus輪詢采集點位配置界面：添加3個變量。

No1 變量名1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址0，數據類型16位無符號，倍率1，上報方式（直接上報）

No1 變量名2，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址1，數據類型16位無符號，倍率1，上報方式（直接上報）

No1 變量名1，從機地址1，功能碼（保持寄存器功能碼03），寄存器地址2，數據類型16位無符號，倍率1，上報方式（直接上報）

6、點擊設置并保存所有參數

四、通訊測試

1、MODBUS SLAVE軟件設置

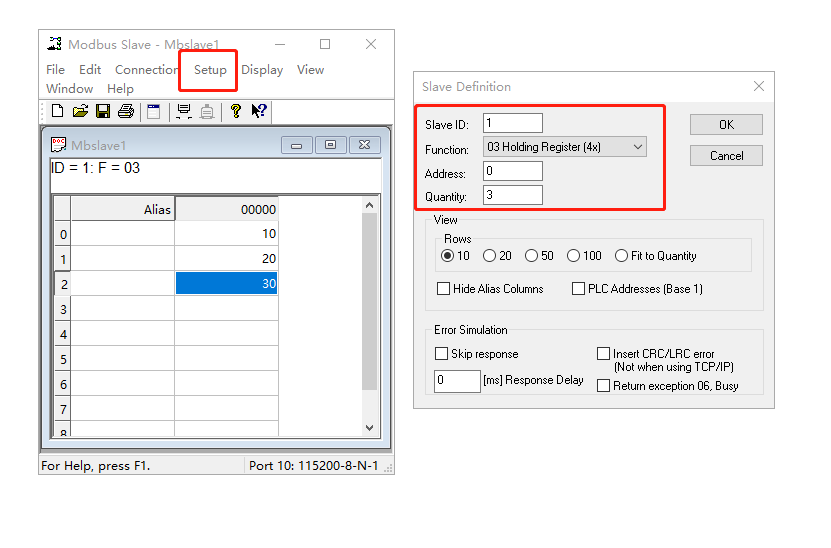

（1）點擊Setup，Slave ID從機地址用1，F(xiàn)unction功能碼用03，Address寄存器起始地址用0，Quantity寄存器地址數量用3。

就是模擬從機地址1，采集3個寄存器地址0、地址1、地址2的數據。

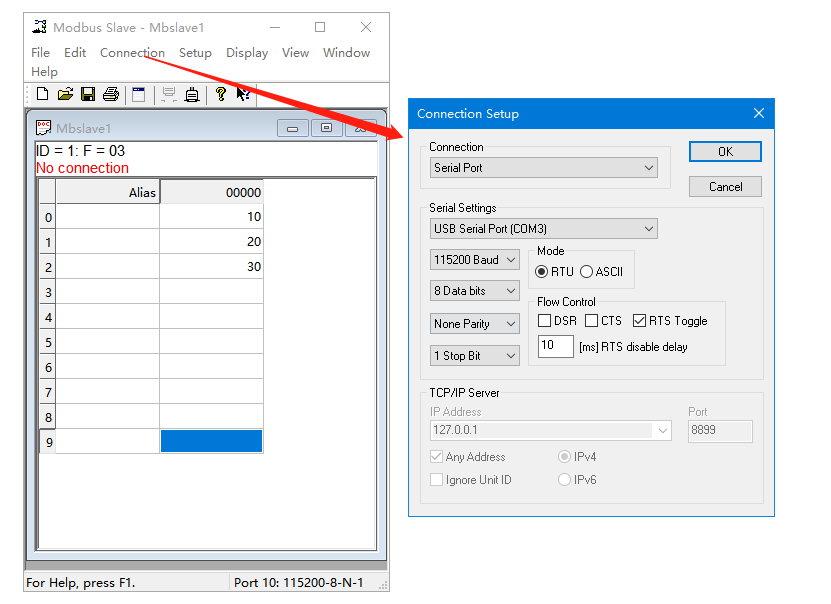

（2）點擊Connection,選擇串口，對應USR-G780s所接USB-RS232串口線的COM口號，串口參數和USR-G780s串口參數保持一致。 Mode選擇RTU，模擬MODBUS RTU協議串口。

（3）寄存器地址0填數據10，寄存器地址1填數據20，寄存器地址3填數據30。

2、登錄遠程服務器，打開網路助手

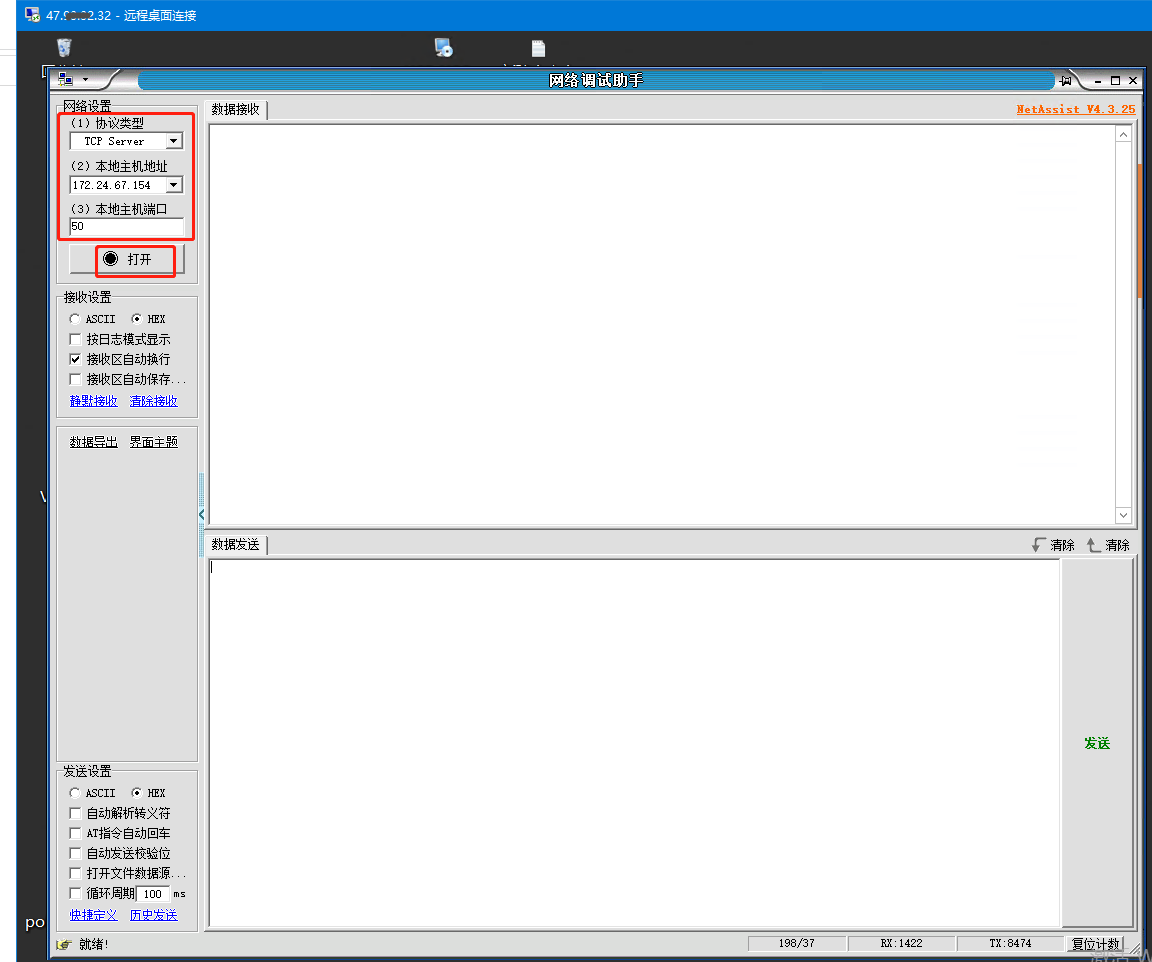

遠程服務器，網路助手，協議類型TCP Server，本地主機端口填50，點擊打開。

3、透傳上報TCP遠程服務器

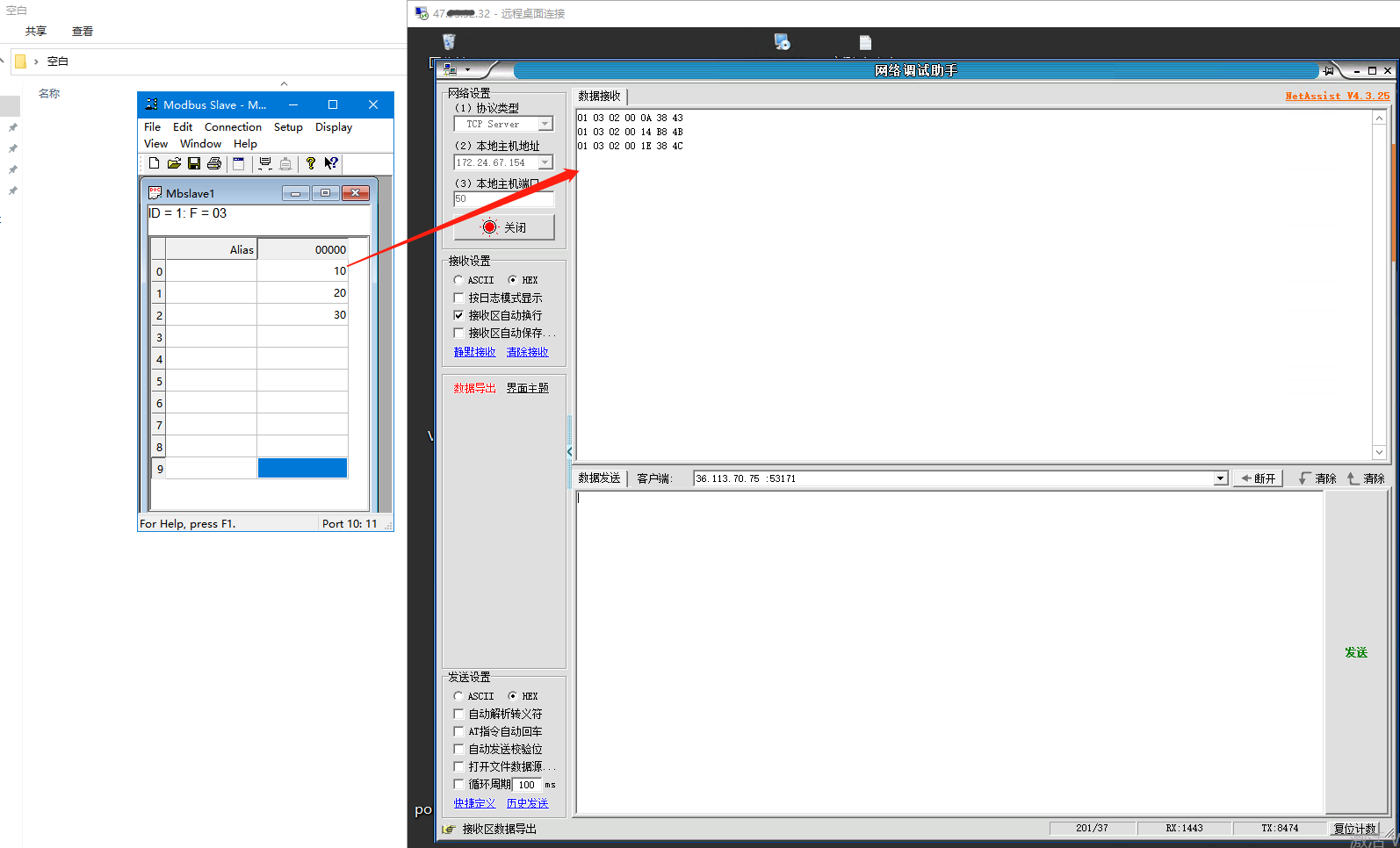

網關會按照設定的輪詢規則，主動采集從機的數據，并以透傳格式上報數據給TCP遠程服務器。

寄存器地址0數據十進制10對應十六進制0A

寄存器地址1數據十進制20對應十六進制14

寄存器地址2數據十進制30對應十六進制1E

4、TCP遠程服務器下發命令寫寄存器數據

TCP遠程服務器可以往聯網模塊發送MODBUS RTU命令來實現交互，例如往從機寫數據?？梢钥吹絪lave從機收到指令進行了回復，同時參數發生了改變。

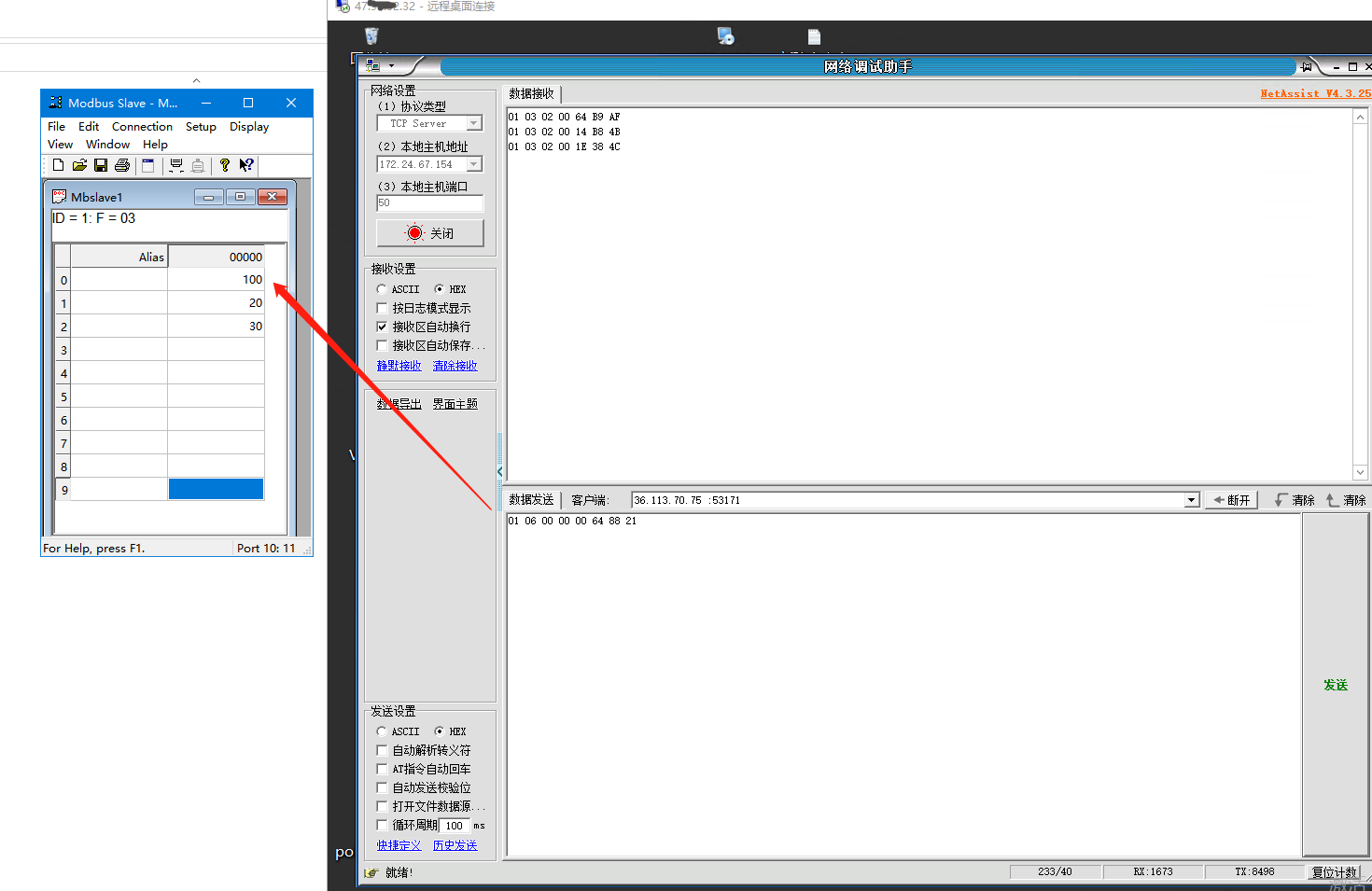

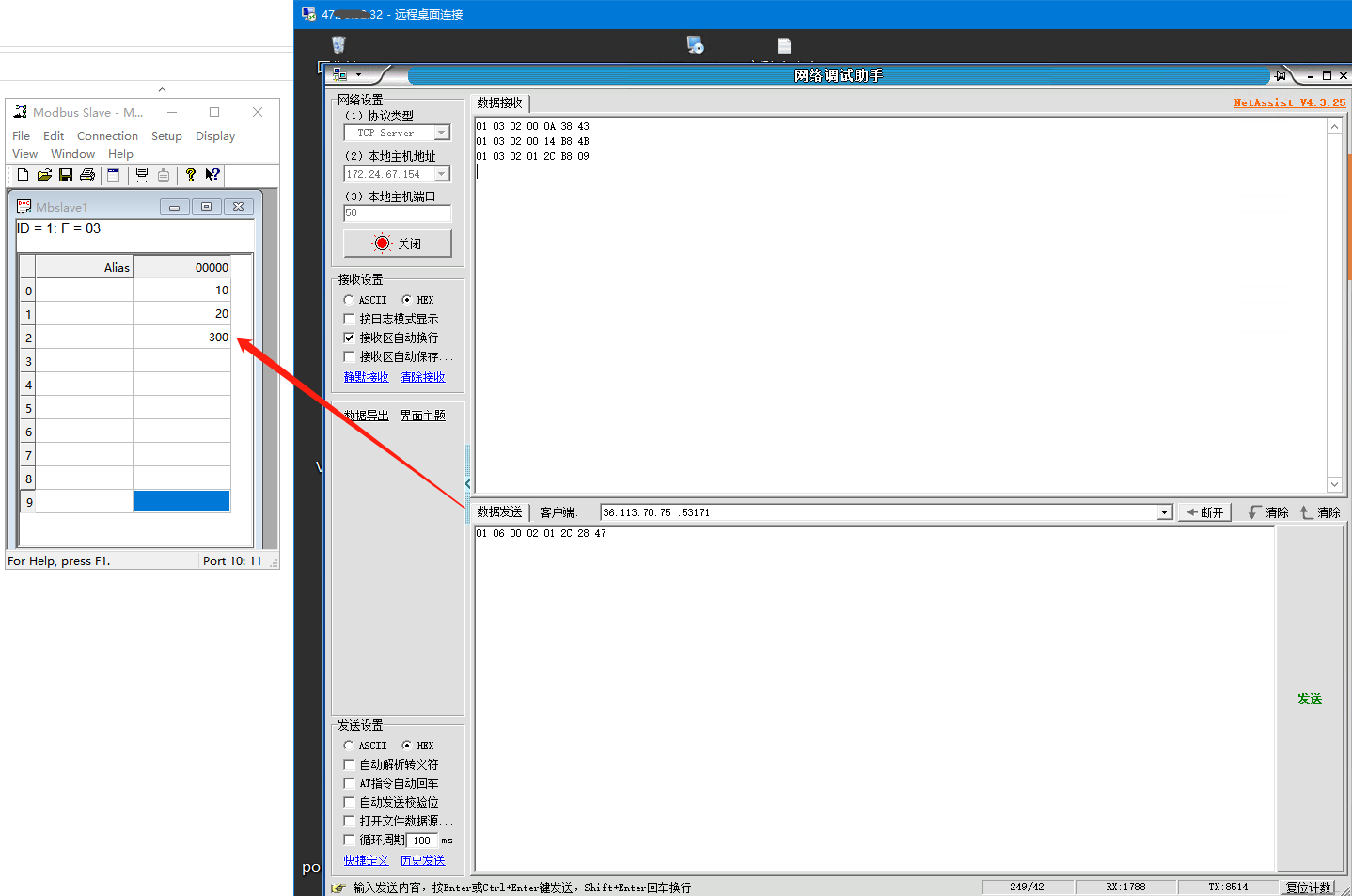

（1）TCP遠程服務器，下發十六進制MODBUS RTU命令01 06 00 00 00 64 88 21，去修改從機1，寄存器地址0的數據更新100。

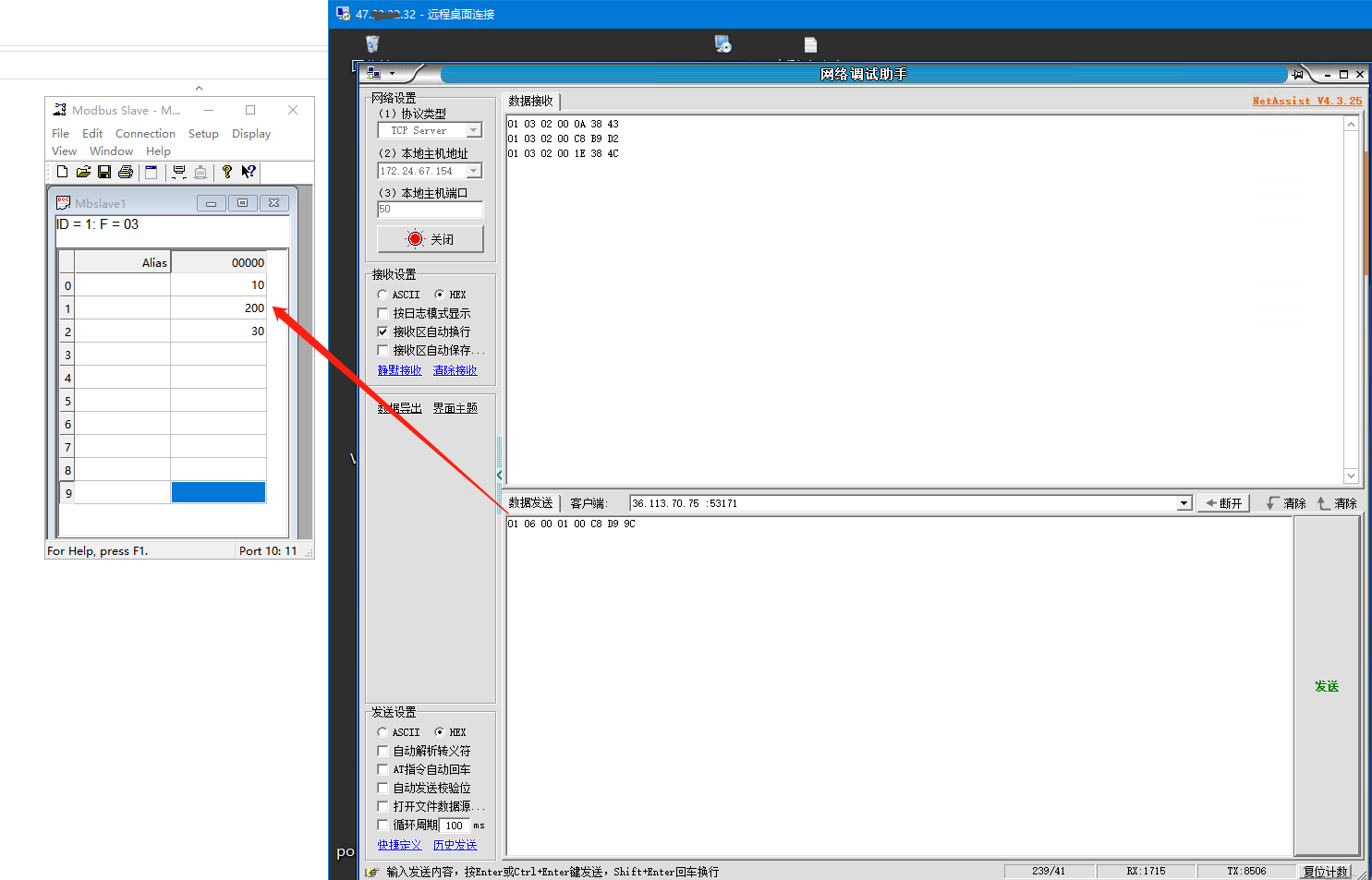

（2）TCP遠程服務器，下發十六進制MODBUS RTU命令01 06 00 01 00 C8 D9 9C，去修改從機1，寄存器地址1的數據更新200。

（3）TCP遠程服務器，下發十六進制MODBUS RTU命令01 06 00 02 01 2C 28 47，去修改從機1，寄存器地址2的數據更新300。

編寫人：金志方 編寫日期：2024-07-04

審核人：金志方 審核日期：2024-07-04

訂正版本：V1.0 訂正內容：初稿
