一、資料下載
USR-DR404 說明書官網下載鏈接:http://wxxtd.cn/Download/895.html
USR-DR404 規格書官網下載鏈接:http://wxxtd.cn/Download/829.html
USR-DR404 AT指令集官網下載鏈接:http://wxxtd.cn/Download/1056.html
虛擬串口調試助手軟件V3官網下載鏈接:http://wxxtd.cn/Download/31.html
網絡 串口調試助手二合一軟件官網下載鏈接:http://wxxtd.cn/Download/27.html
二、硬件連接
1、所需物品
USR-DR404 產品 1臺
12V電源適配器 1個
USB-RS485串口線 1條
外網路由器 1個
超五類網線 1根
筆記本電腦 1臺
2、硬件連接
USR-DR404的485串口接USB-RS485串口線到電腦USB口,然后產品接12V電源適配器上電。
電腦打開設置軟件。

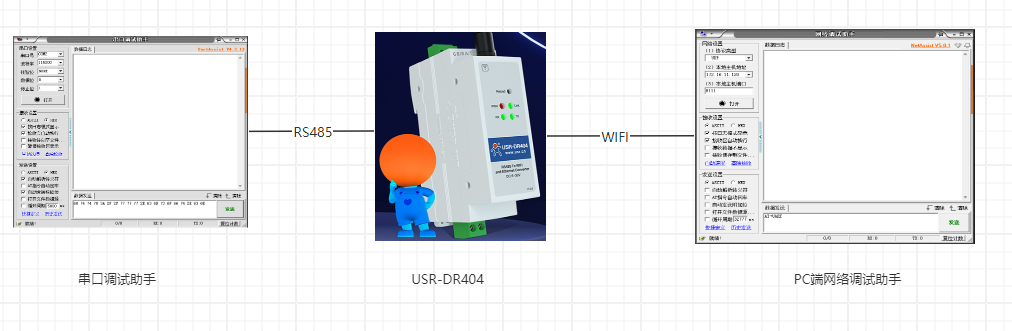

附圖:
三、產品參數設置
1、USR-DR404參數設置

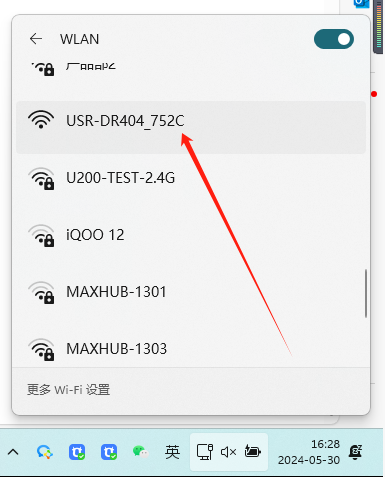

USR-DR404插上WIFI天線,接上12V電源,電腦右下角搜索USR-DR404的WIFI ,WiFi名字 USR-DR404_752C(752C 是 DR404 MAC 的后四 位 ),點擊鏈接WIFI。

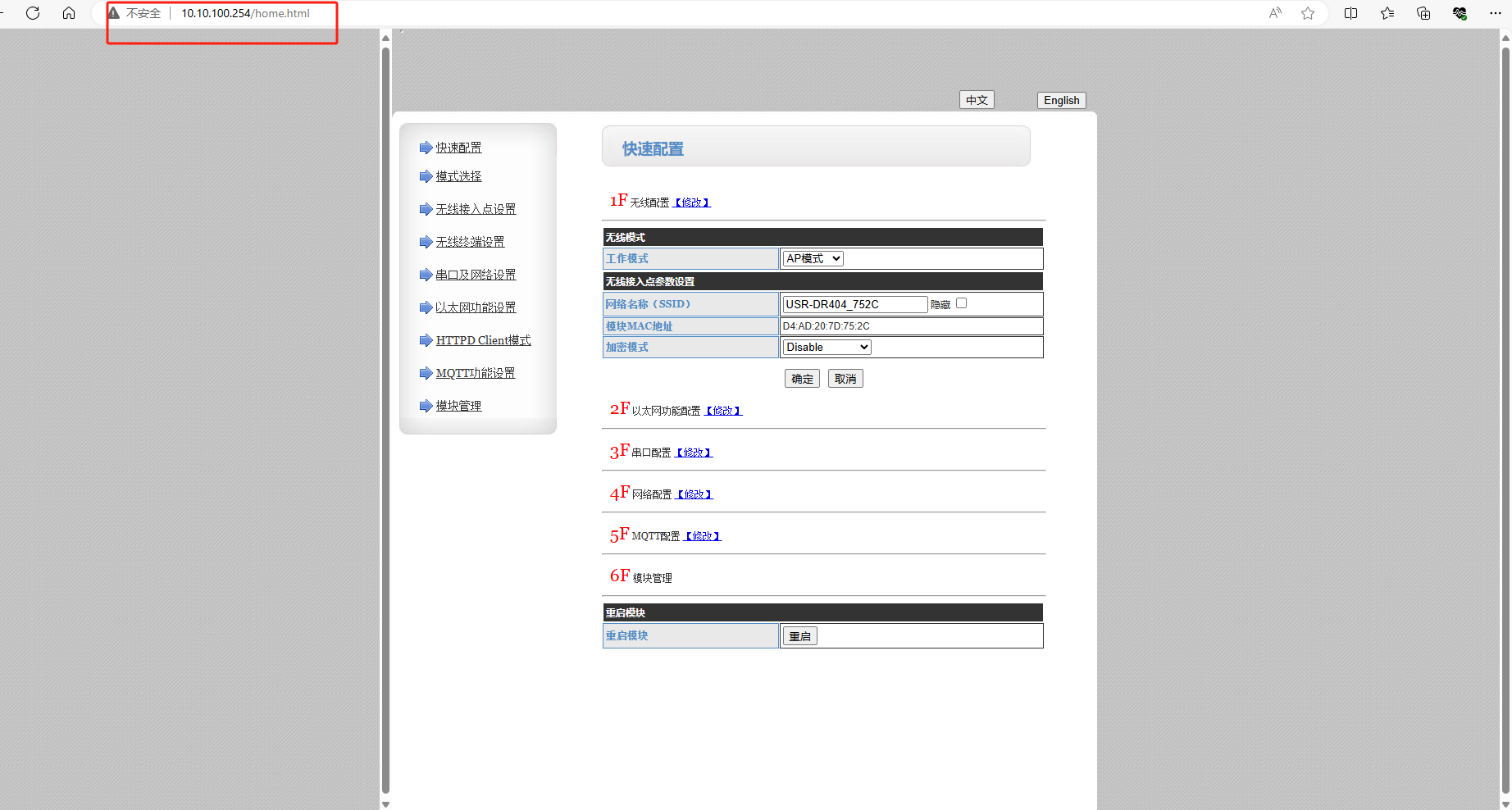

瀏覽器輸入10.10.100.254進入設備的內置網頁,賬號密碼都是admin

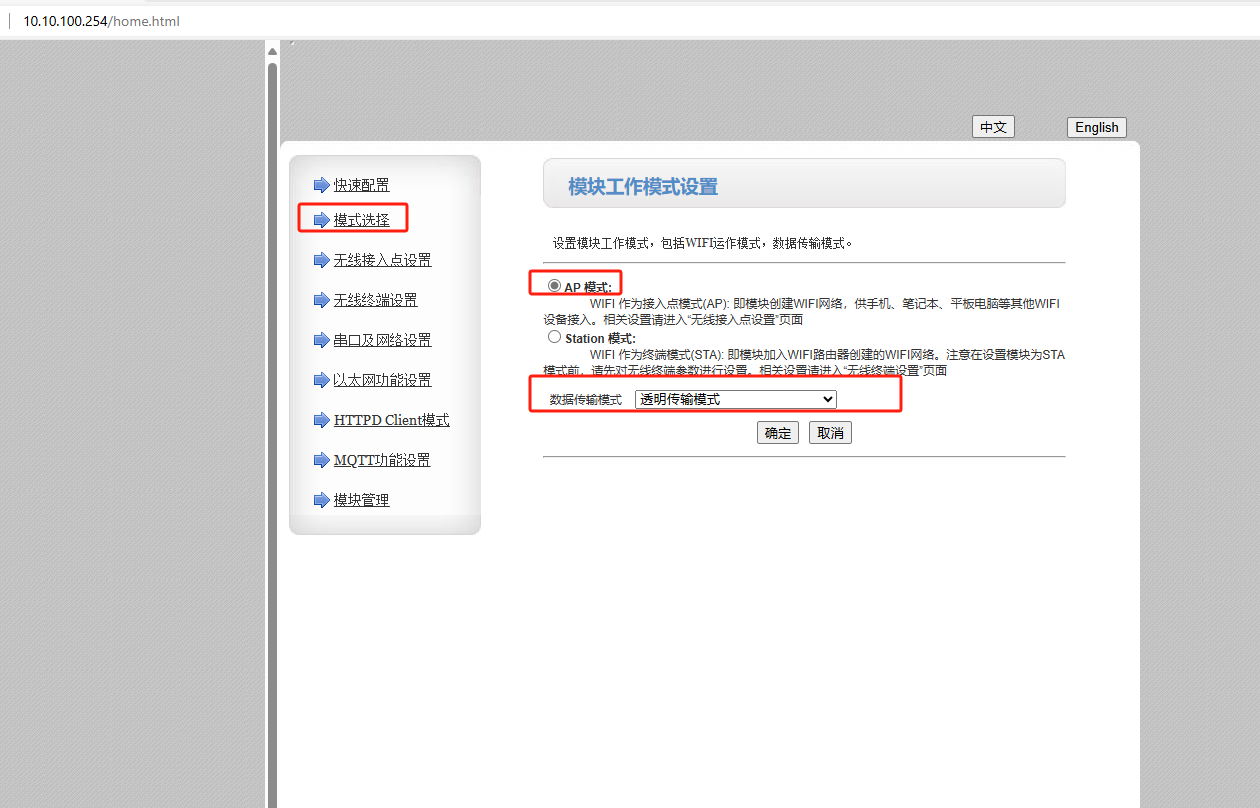

設備保持AP模式,數據傳輸模式設置位透明傳輸模式,點擊確定。

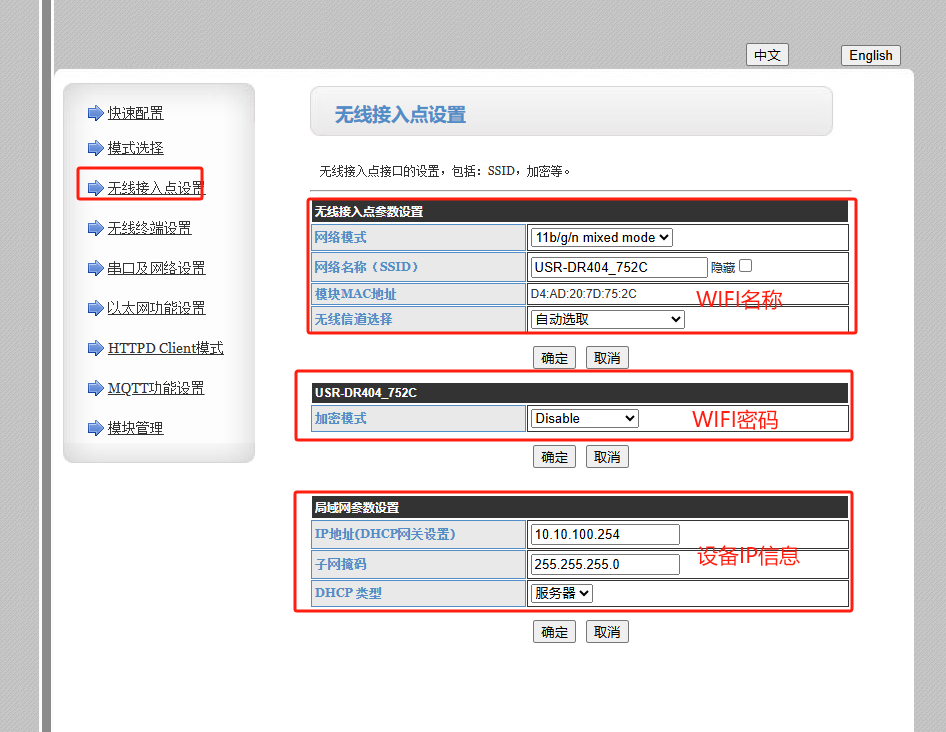

點擊無線接入點設置,可以設置USR-DR404 的WIFI 名稱和密碼,以及設置設備的IP 信息(本例中保持默認,不做修改,勾選隱藏按鈕,可隱藏設備的WIFI)

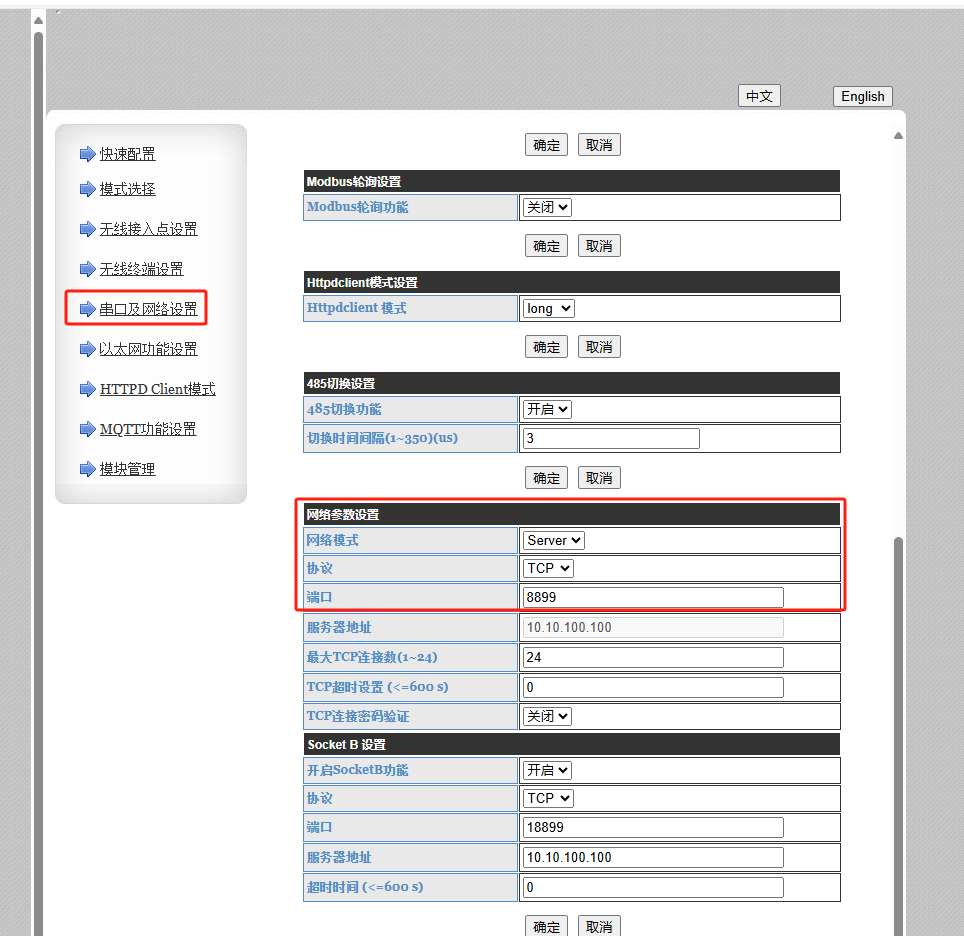

串口及網絡設置
網絡模式:TCP SERVER
協議選擇:TCP
端口號:8899
點擊確定。

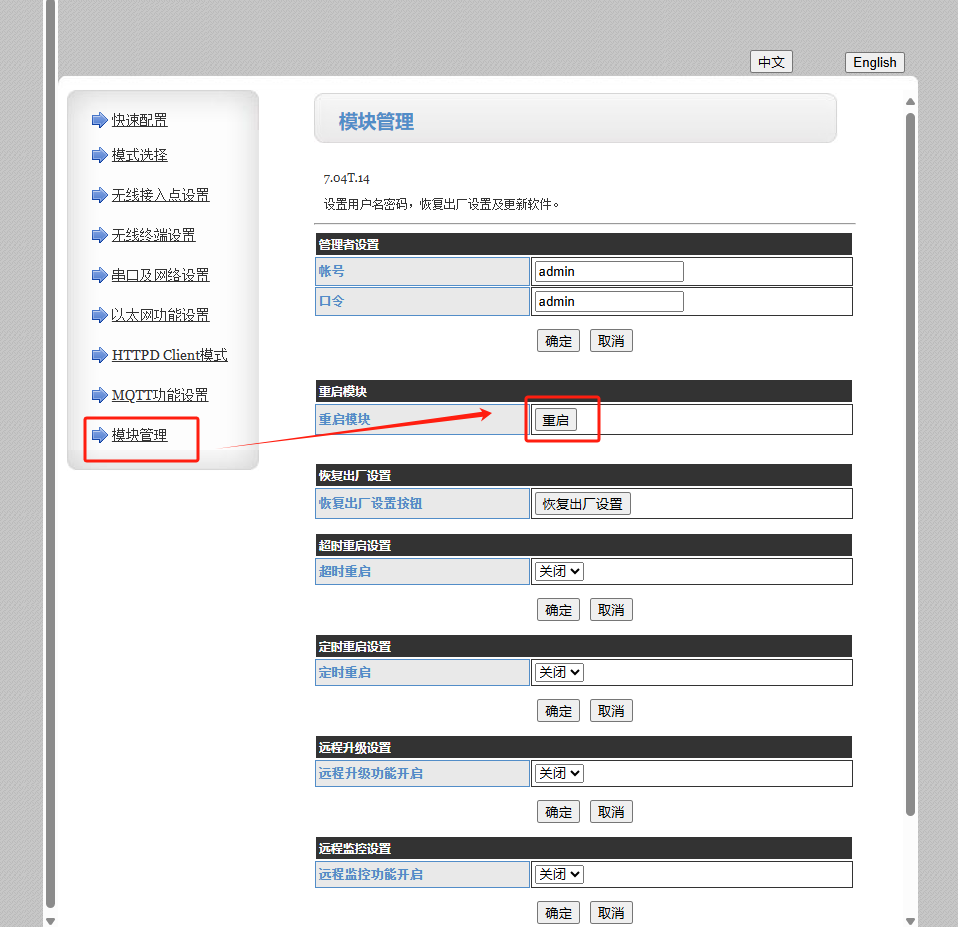

模塊管理---重啟模塊
2、網絡調試助手參數設置

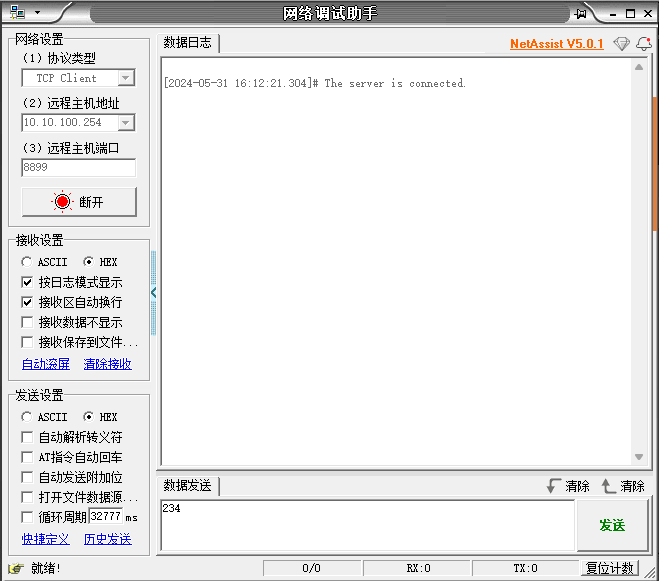

打開一個網絡調試助手,模擬TCP CLIENT去連接USR-DR404
協議類型:TCP CLIENT
遠程主機地址:10.10.100.254
遠程主機端口號:8899
點擊連接,設備通過TCP連接上USR-DR404。
四、功能調試
1、功能調試

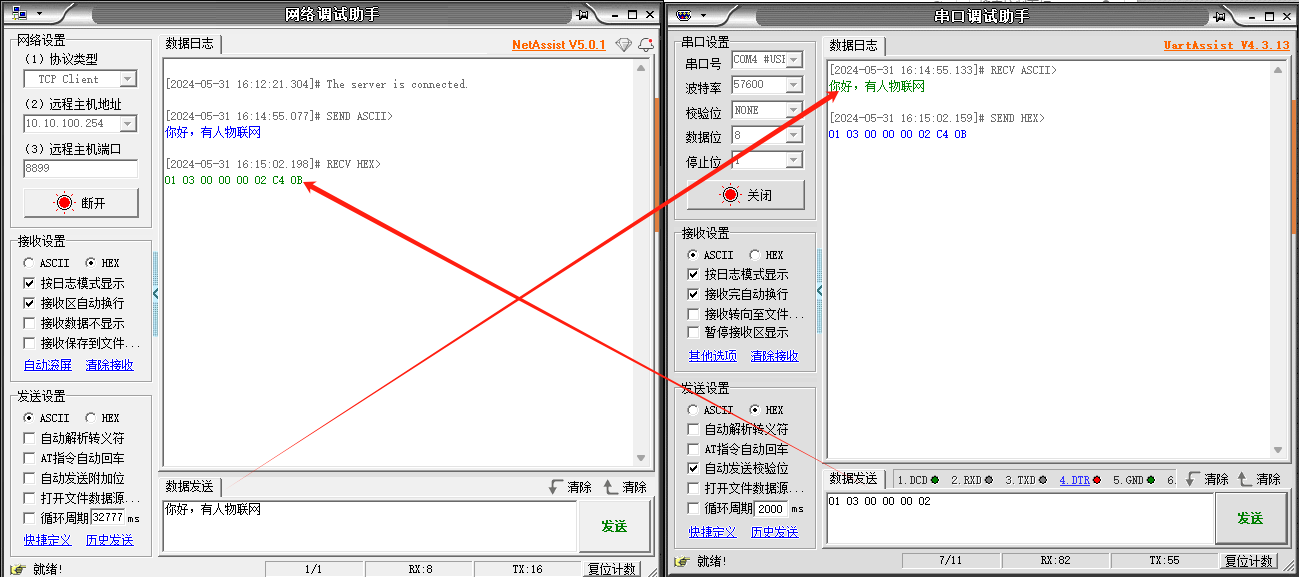

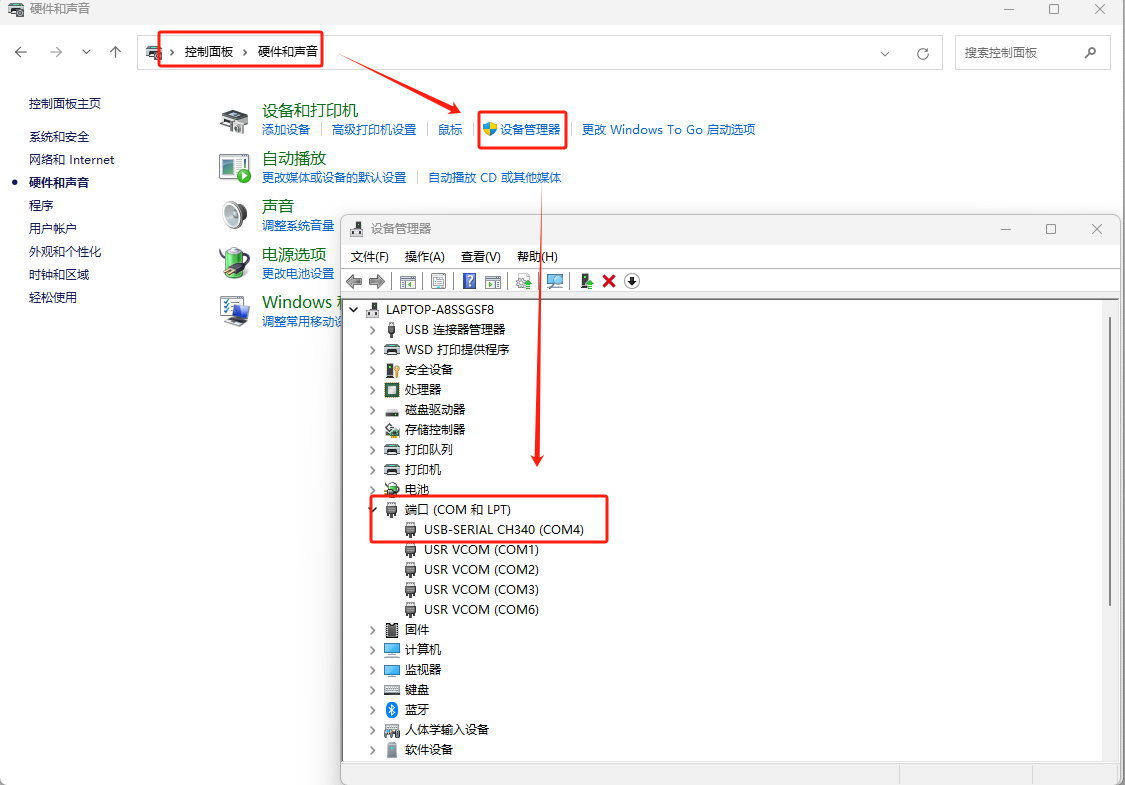

打開一個串口調試助手,引用USB轉換器COM4,和網絡調試助手進行數據互發測試。
2、調試截圖
編寫人:尹叢欣 編寫日期:2024-06-05
審核人:尹叢欣 審核日期:2024-06-13
訂正版本:V1.0 訂正內容:初稿
