WH-LTE-7S1 NTP 時間更新功能示例

備注：WH-LTE-7S1-CT-N40支持有人公司的內置SIM卡聯網。也可以單獨插外置卡（可以上網的物聯卡、手機卡）。

一、資料下載

WH-LTE-7S1&WH-LTE-7S1-GN 說明書：http://wxxtd.cn/Download/1104.html

WH-LTE-7S1-GN規格書：http://wxxtd.cn/Download/1106.html

USR-Cat-1系列 AT指令集：http://wxxtd.cn/Download/1002.html

Cat-1系列 設置軟件：http://wxxtd.cn/Download/939.html

WH-LTE-7S1硬件設計手冊：http://wxxtd.cn/Download/978.html

【PC端調試工具】網絡調試助手 串口調試助手二合一http://wxxtd.cn/Download/27.html

WH-LTE-7S1測試底板：USR-GPRS232-7X-EVK http://wxxtd.cn/Product/125.html

二、硬件連接

1、所需物品

WH-LTE-7S1 模塊 1個

USR-GPRS232-7X-EVK 測試底板1個

4G天線轉接線1個

12V端子電源適配器 1個

USB-RS232串口線 1條

筆記本電腦 1臺

2、硬件連接

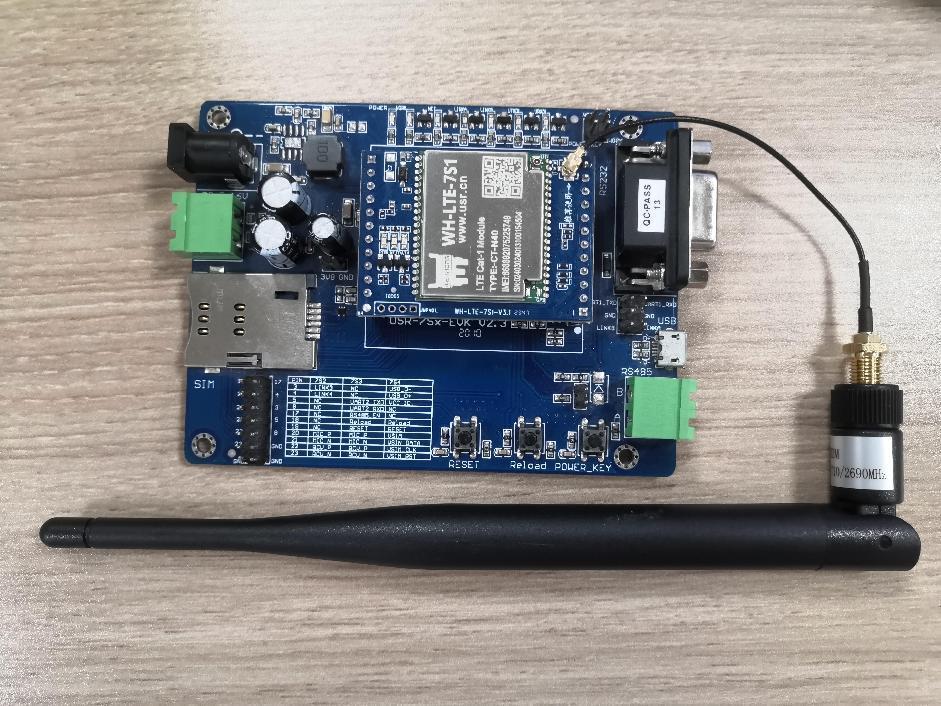

WH-LTE-7S1模塊插在測試底板上，模塊IPEX天線座，接4G天線轉接線，接4G棒狀天線（或者4G吸盤天線）

USB-RS232串口線USB口接電腦USB口，用于模擬232串口設備，測試WH-LTE-7S1的串口。

3、查看端口號

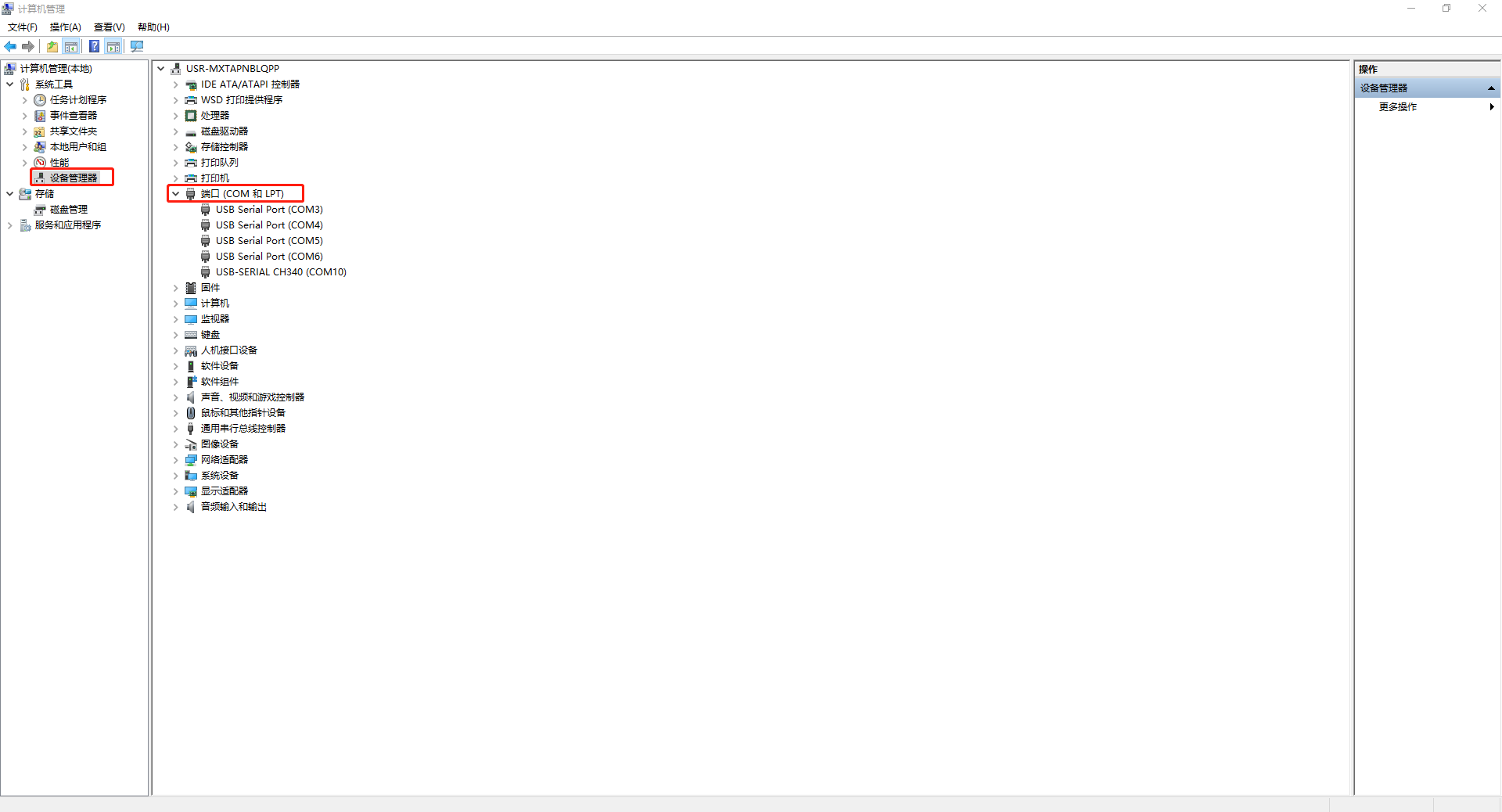

電腦鼠標點擊計算機管理，右擊，點開設備管理器，點擊端口，查看接WH-LTE-7S1的USB-RS232串口線COM口號，COM4。

三、WH-LTE-7S1串口配置

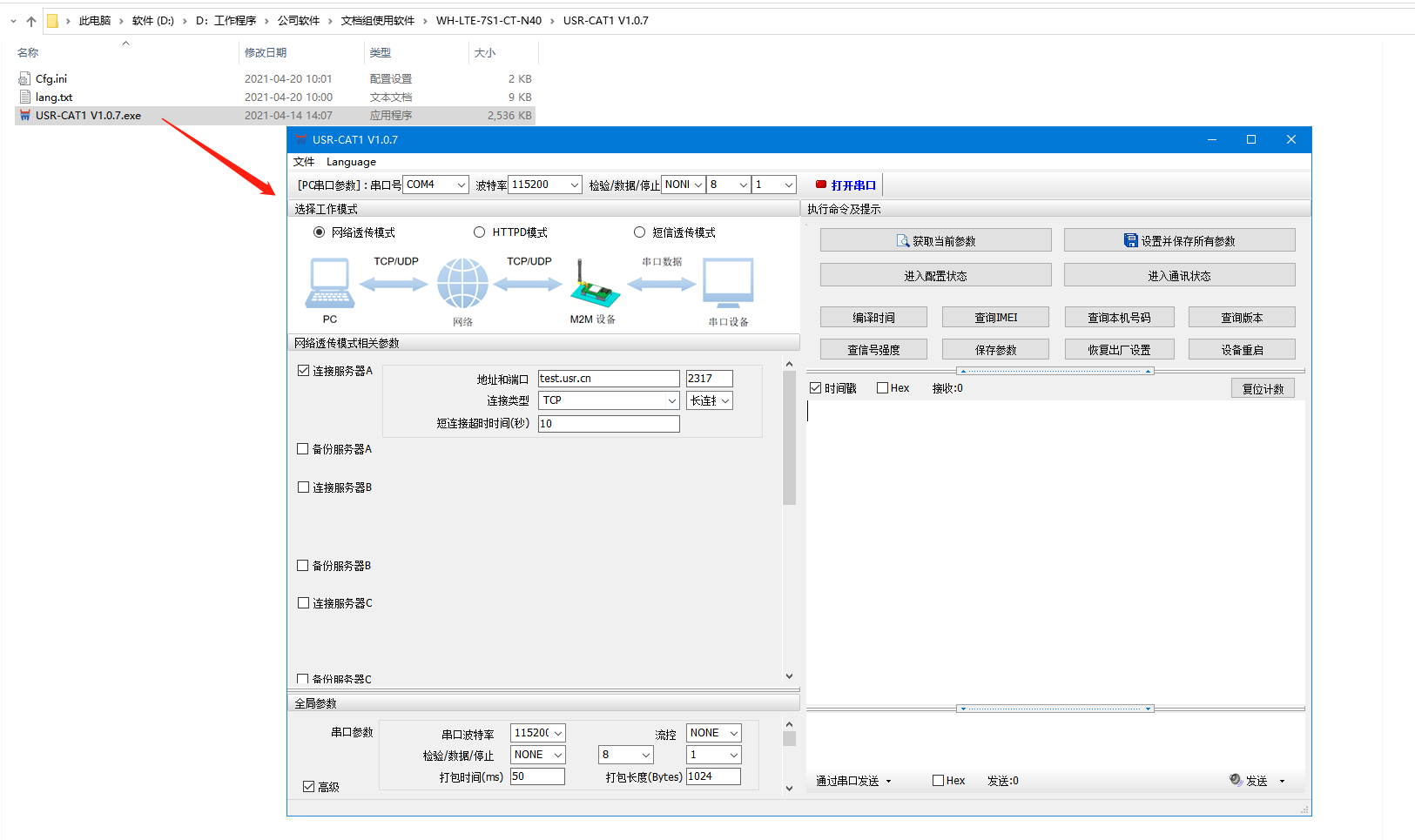

1、打開WH-LTE-7S1設置軟件USR-CAT1_V1.0.7.exe

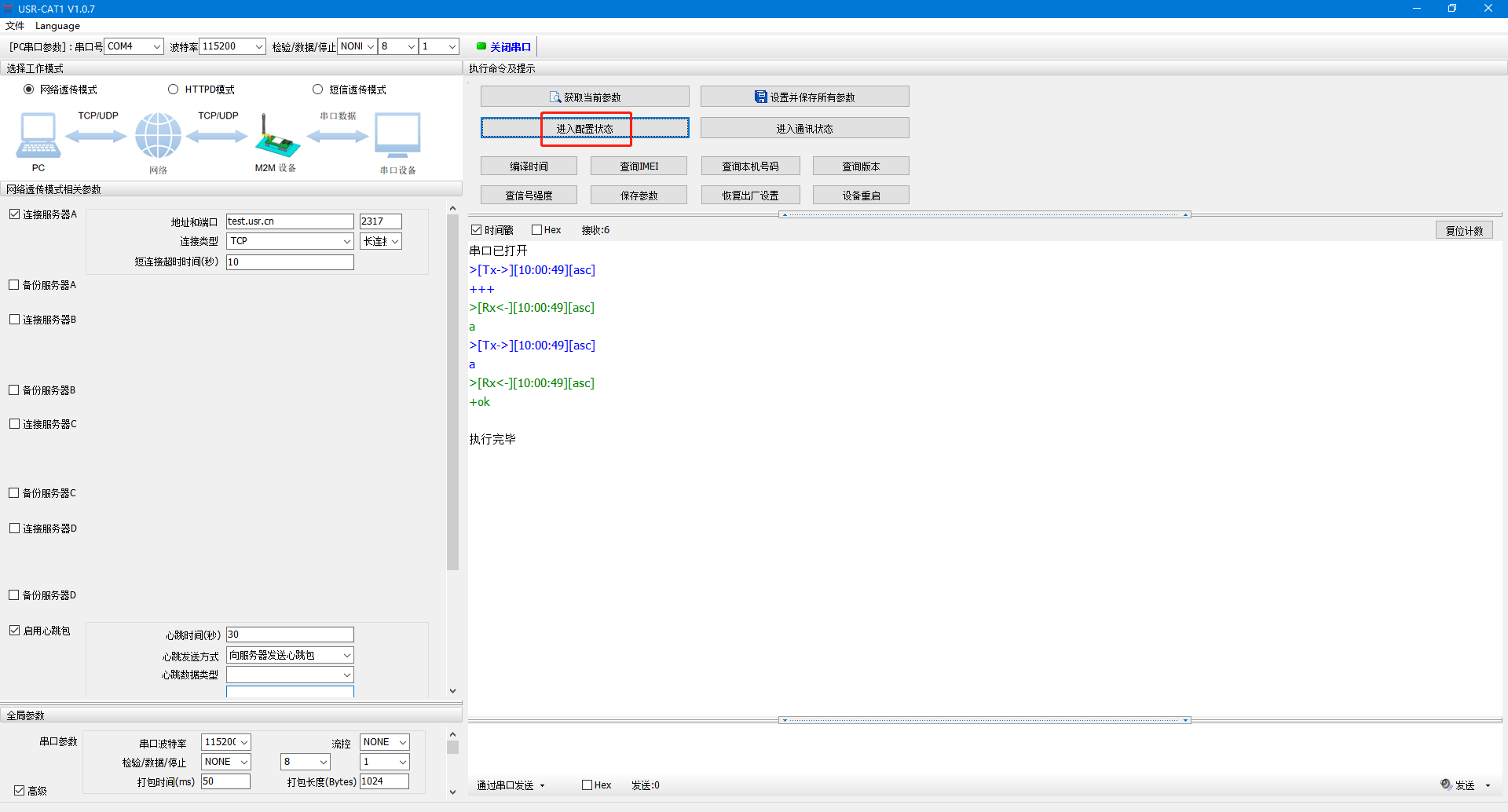

2、打開USB-RS232串口線COM口，設置軟件波特率和WH-LTE-7S1波特率一致，點擊進入配置狀態。

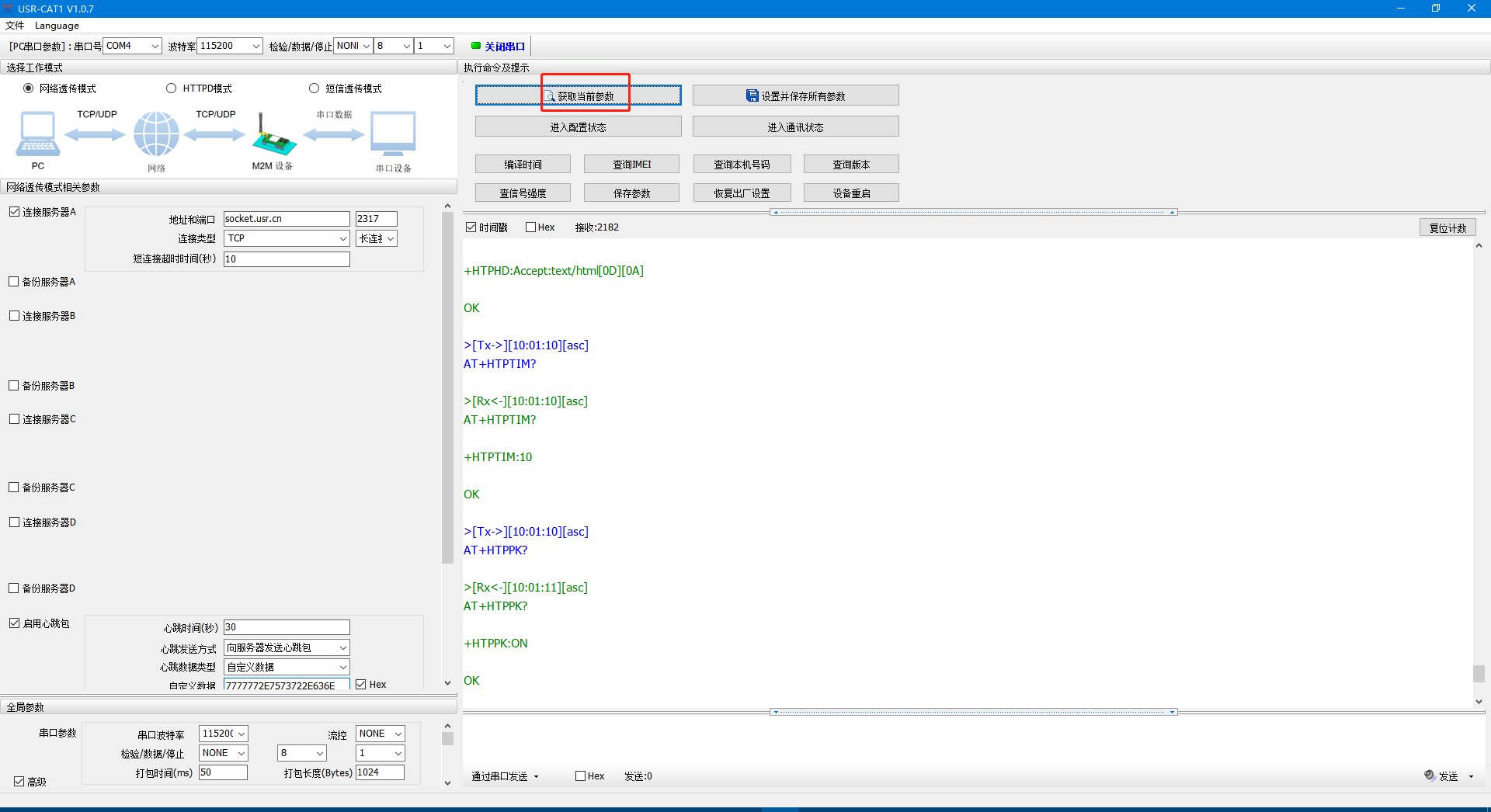

3、點擊獲取當前參數

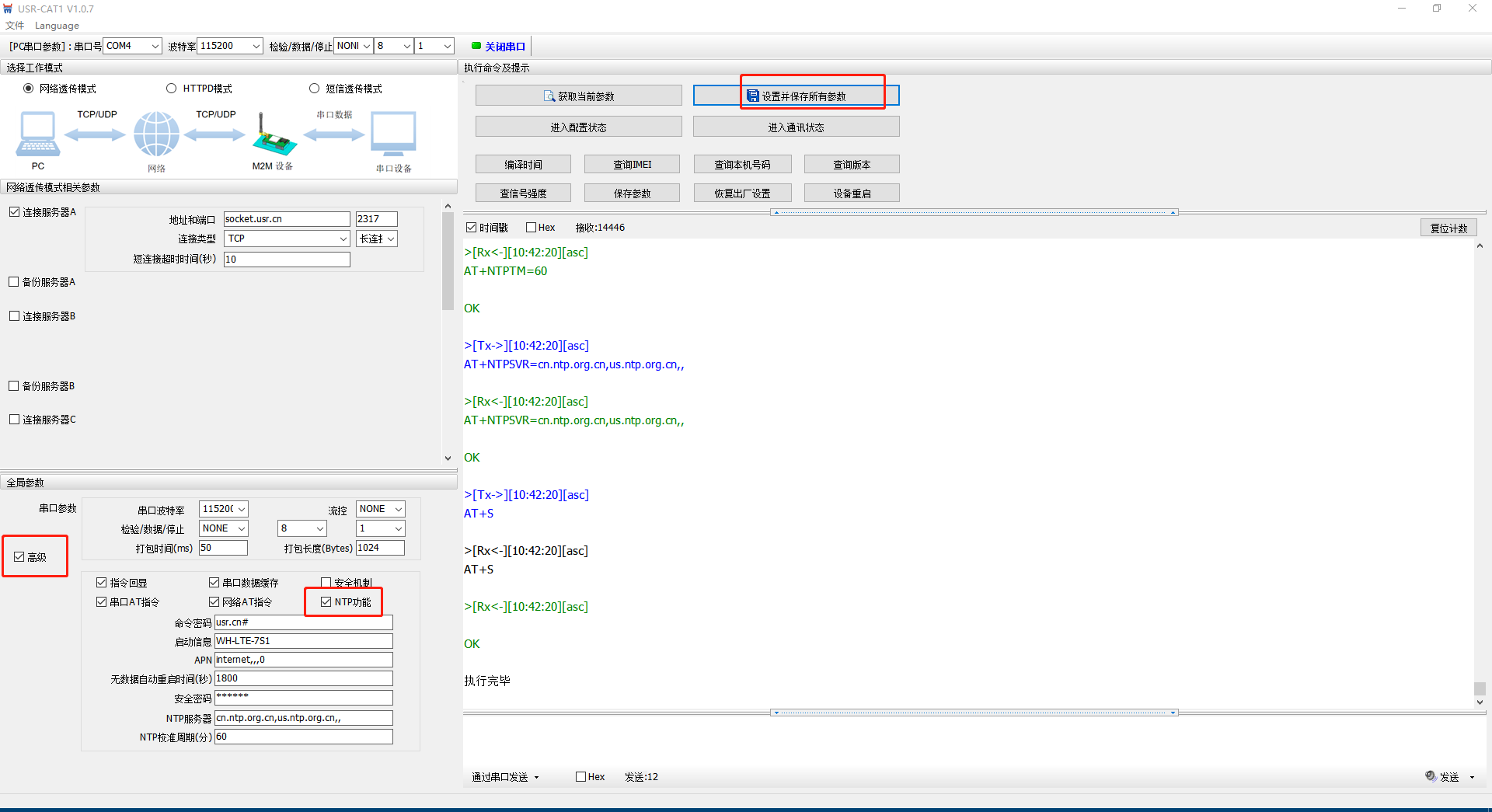

4、勾選高級，勾選NTP功能，NTP服務器：cn.ntp.org.cn,us.ntp.org.cn

NTP校準周期（分）:60，點擊設置并保存所有參數。

四、功能調試

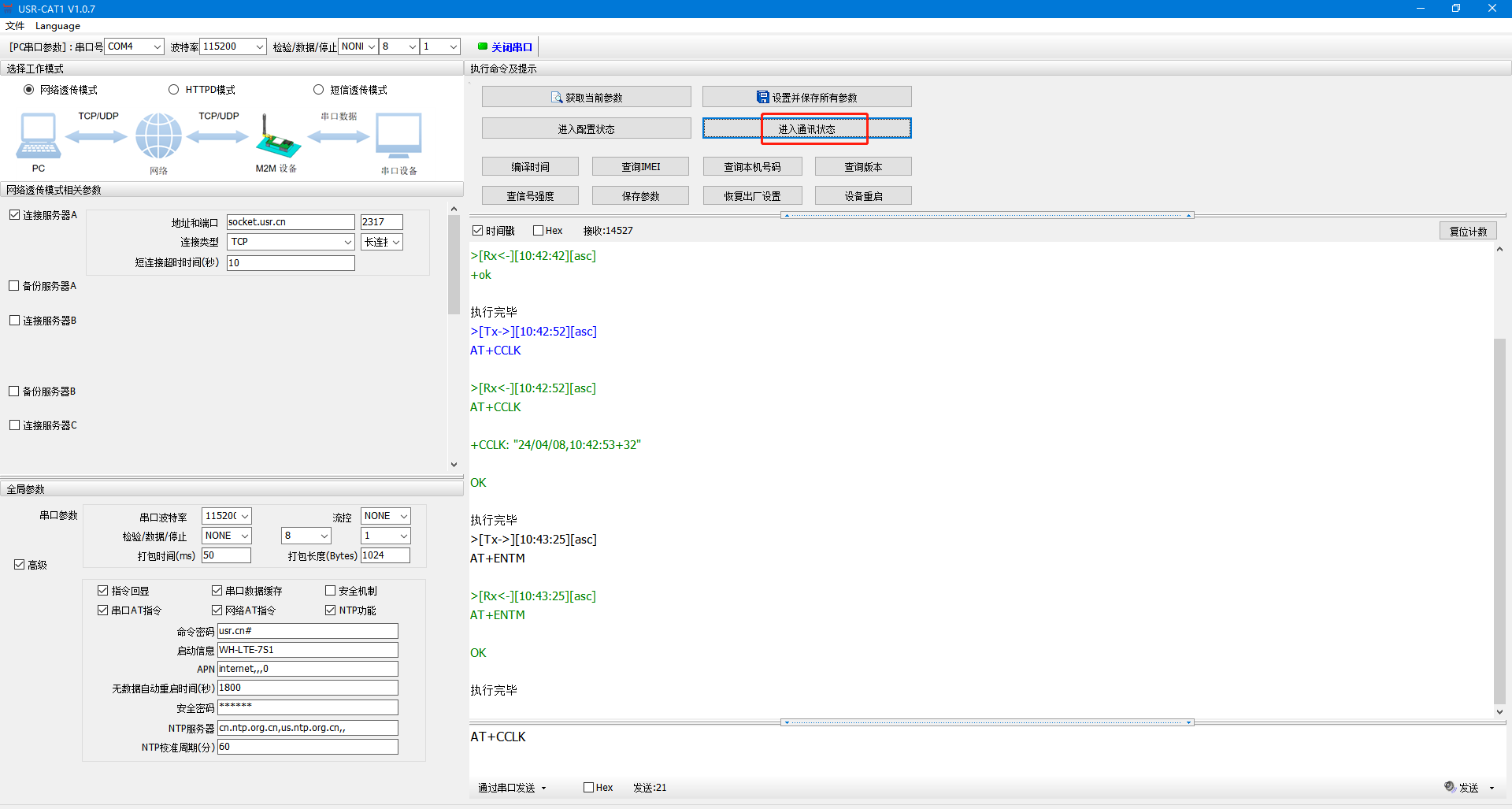

1、WH-LTE-7S1的232串口接USB-RS232串口線模擬232串口設備，打開設置軟件，點擊進入配置狀態，發送區輸入AT+CCLK?后面帶回車換行發送，接收數據返回當前時間。

>[Tx->][10:42:52][asc]
AT+CCLK
>[Rx<-][10:42:52][asc]
AT+CCLK
+CCLK: "24/04/08,10:42:53+32"
OK

2、測試完，發AT+ENTM退出配置狀態

編寫人：金志方 編寫日期：2024-04-08

審核人：金志方 審核日期：2024-04-08

訂正版本：V1.0 訂正內容：初稿
