405tfminniEVK上網卡功能測試

一、資料

驅動下載地址http://wxxtd.cn/Download/695.html

設置軟件http://wxxtd.cn/Download/668.html

二、硬件連接

將模塊的撥碼撥到USB，并插入SIM卡，接上天線；最后將模塊的USB插在PC上，請保證PC具備windows系統

三、測試步驟

1、安裝驅動(以win10系統為例)

在驅動文件夾中，找到驅動ZXIC_Develop_Driver.exe，雙擊安裝

在彈出的提示窗口點擊 是，繼續安裝

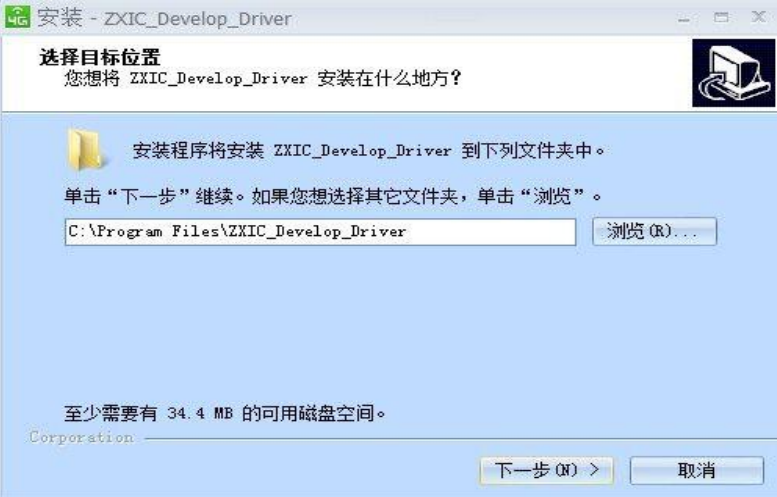

選擇安裝目標文件夾，這里選擇默認路徑，點擊下一步

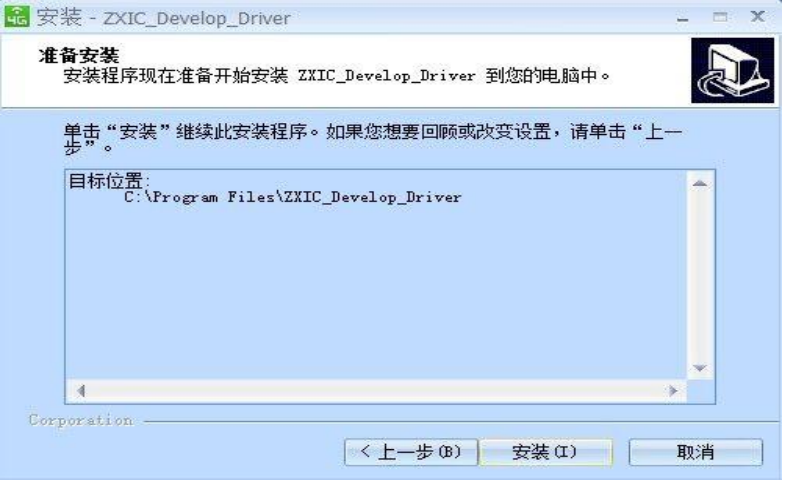

點擊安裝，執行安裝操作

等待安裝結束后，安裝串口會自動消失，證明安裝完成

2、測試步驟

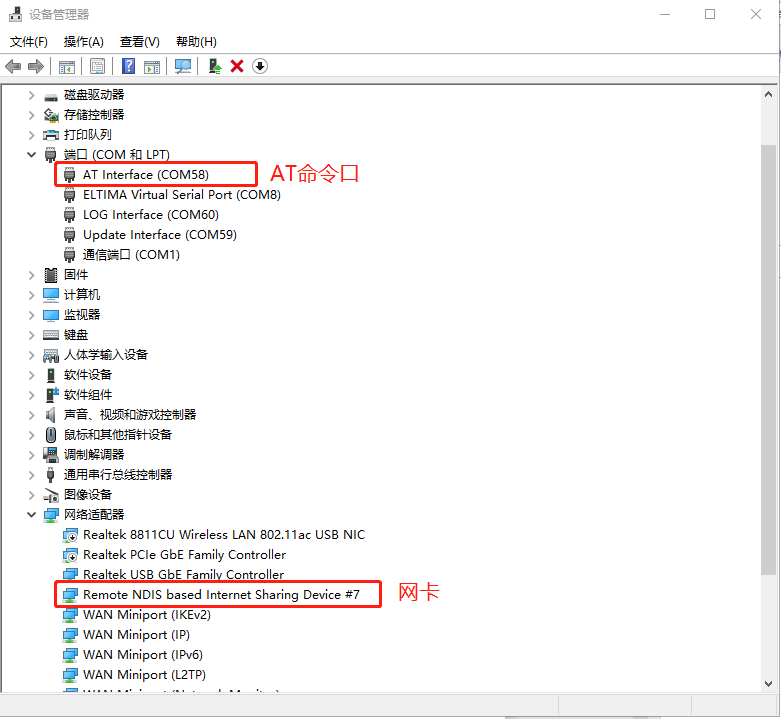

（1）當硬件已連接好，并且驅動安裝好以后，在 PC 的設備管理器中，應該可以出現以下設備 接口。如 WIN10 下的：

（2）如上圖所示，這個 COM58為 USB 映射出來的 AT 指令口，我們可以通過這個口，發送 AT 指令來控制模塊連接外網。

（3）打開串口工具或者模塊的設置軟件，打開 COM58口，115200，8 數據位，無校驗，1 停止 位，無流控。

依次執行以下指令：

1、ATE1 設置字符回顯

2、AT+CFUN? 查詢是否為關閉射頻狀態

若返回+CFUN:0，則執行 2，否則執行 3

3、AT+CFUN=1 開啟模塊射頻功能/關閉飛行模式

4、AT^SYSCONFIG=2,6,1,2 設置模塊為 4G 優先，先 LTE 后 TD 后 GSM，可根據當?shù)匦盘柷闆r靈活配置

5、AT^SYSINFO 查詢模塊是否注冊上 4G 網絡

6、AT+CGACT=1,1 PDP 上下文激活

7、AT+ZGACT=1,1 連接 RNDIS 鏈路

若返回+ZCONSTAT: 1,1 說明已經建立好網絡。

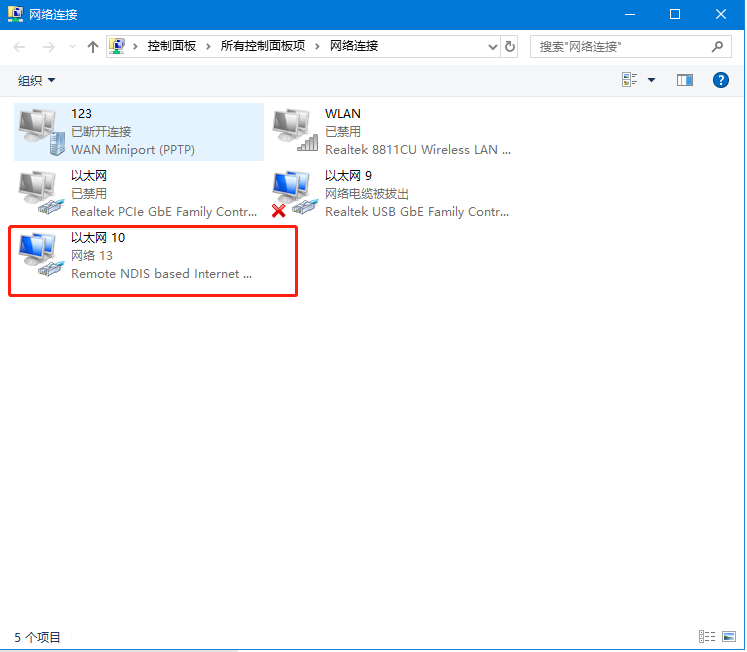

當最后一條指令執行成功，表明模塊已經連接上了外網，網卡變?yōu)橐堰B接狀態。如下圖所示：

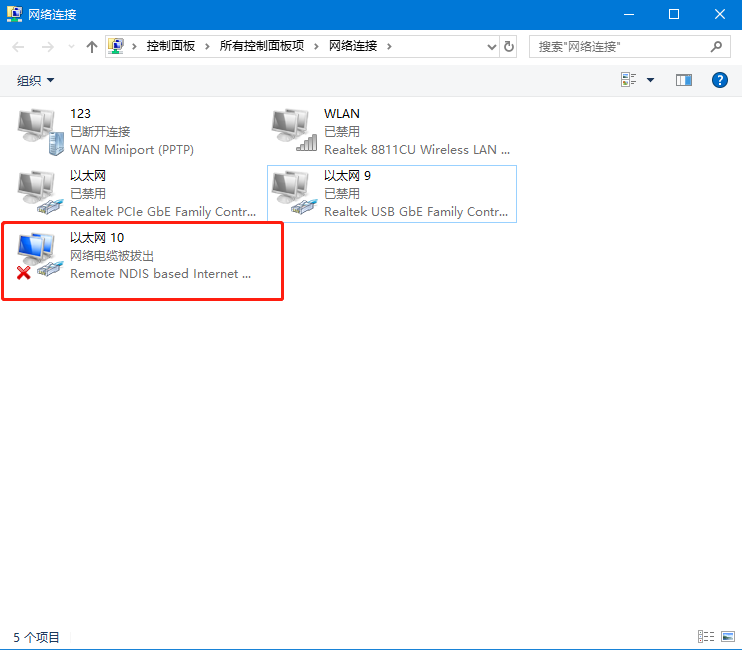

在已連接的狀態下，執行 AT+ZGACT=0,1 可將連接斷開。如下圖所示：
